FLAMEX 20 EN 50306-4 3E 2 x 0.75 MM - S
FLAMEX 20 EN 50306-4 3E 2 x 0.75 MM - S
FLAMEX
MULTICORES CONTROL CABLES
Strictly halogen free, FLAMEX EN 50306-3 & -4 control cables combine the advantages of small size, lightweight, high chemical resistance, high mechanical properties. They are recommended for installation in railway vehicles (locomotives, trains, trolleybusses...).
- Lynxeo ref. : 10136915
- País de referencia : 2PG848
Descripción
Descripción
Estándares
-
ProductoEN 45545-2 (HL3); EN 50264-1
-
EnsayoEN 50305; EN 50306

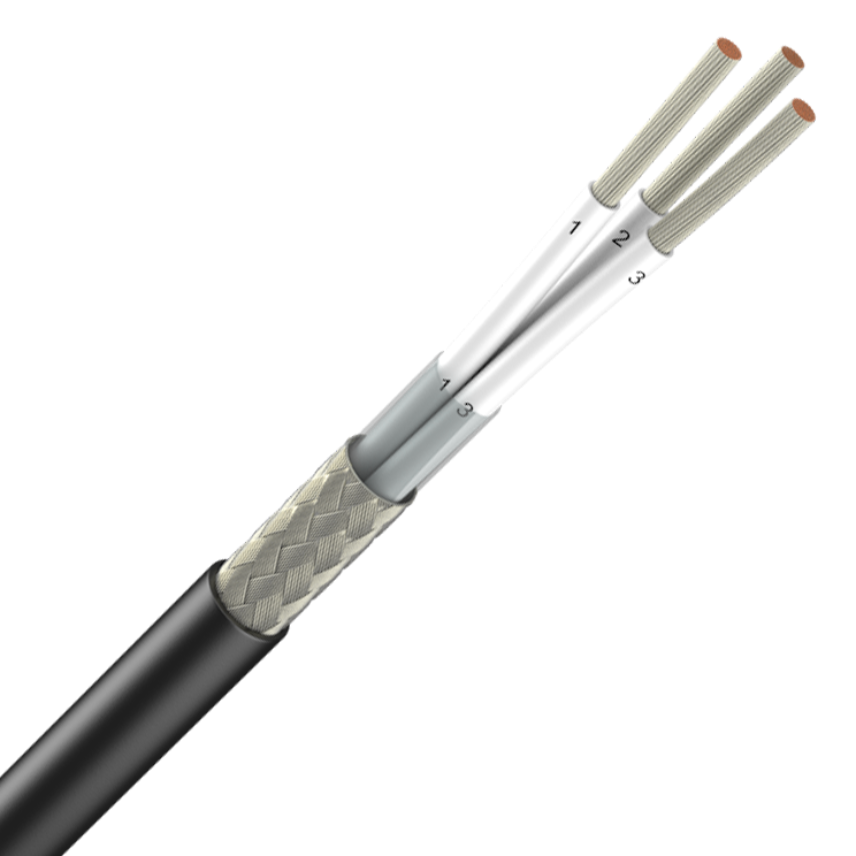

DESIGN
1. Conductor
Stranded tinned copper wires
Colour: white, numbered 1 to n
2. Insulation
Thin wall, cross-linked halogen free material acc. EN 50306-2
3. Screen (for screened versions)
Tinned copper braid with optional polyester tape
4. Outer sheath
Cross-linked halogen free material
Colour: black
Example of marking: FLAMEX 239 EN 50306-3 - 300 V - number of cores x cross-section - MM-S-90 - week/year batch number
GUIDE TO USE
- Cabling rules are given in EN 50343
- Permissible current carrying capacities: values and calculation method are given in EN 50343
- Bending radius
- Static use: 5 x outer diameter
- For installation and occasional movements: 10 x outer diameter
Características
Características
Características de construcción
Características de construcción
Tipo de cable
EN 50306-4 3E
Material del conductor
Cobre estañado
Flexibilidad del conductor
Cableado flexible
Insulation colour
-
Cubierta exterior
Cross-linked compound
Libre de halógenos
EN 60754-1 & EN 60684-2
Características dimensionales
Características dimensionales
Sección del conductor
0,75 mm²
Diámetro del conductor
1,2 mm
Diámetro exterior máximo
6,9 mm
Diámetro exterior mínimo
5,9 mm
Peso aproximado
59 kg/km
Diameter over insulation, range
1.35 ... 1.65 mm
Número de conductores
2
Características eléctricas
Características eléctricas
Tensión nominal de servicio Uo/U
300/500 V
Resistencia máxima del conductor en CC a 20º C
26,7 Ohm/km
Características de uso
Características de uso
No propagación de la llama
EN 60332-1-2
No propagador del incendio
EN IEC 60332-3-24 (cat C); EN IEC 60332-3-25 (EN50305)
Densidad de los humos
EN/IEC 61034-2
Resistencia a interferencias electromagnéticas
Sí
Toxicidad de los gases
EN 50305-9.2
Temperatura ambiente de utilización (rango)
-40 ... 90 °C
Temperatura máxima del conductor
90 °C
Overload maximum core temperature
120 °C
Resistencia química
Excelente
