NYFGY 3,6/6 kV, acc. to DIN VDE 0271
NYFGY 3,6/6 kV, acc. to DIN VDE 0271
Three-core PVC-insulated copper cables with galvanized flat steel wire armouring
Lire plusNYFGY 3,6/6 kV, acc. to DIN VDE 0271
Réf. Produit 22303025
- Conditionnement: Touret (1000m)
- Forme de l'âme: Câblée circulaire
- Section du conducteur: 25 mm²
- Diamètre extérieur minimal: 33,0 mm
- Diamètre maximal externe: 42,0 mm
- Masse approximative: 2200 kg/km
- Epaisseur nom. gaine ext.: 2,0 mm
- Intensité admissible à l air libre: 105 A
- Intensité admissible enterré: 129 A
NYFGY 3,6/6 kV, acc. to DIN VDE 0271
Réf. Produit 22303035
- Conditionnement: Touret (1000m)
- Forme de l'âme: Câblée circulaire
- Section du conducteur: 35 mm²
- Diamètre extérieur minimal: 36,0 mm
- Diamètre maximal externe: 43,0 mm
- Masse approximative: 2530 kg/km
- Epaisseur nom. gaine ext.: 2,1 mm
- Intensité admissible à l air libre: 128 A
- Intensité admissible enterré: 155 A
NYFGY 3,6/6 kV, acc. to DIN VDE 0271
Réf. Produit 22303050
- Conditionnement: Touret (1000m)
- Forme de l'âme: Câblé sectoral
- Section du conducteur: 50 mm²
- Diamètre extérieur minimal: 39,6 mm
- Diamètre maximal externe: 46,0 mm
- Masse approximative: 2989 kg/km
- Epaisseur nom. gaine ext.: 2,2 mm
- Intensité admissible à l air libre: 155 A
- Intensité admissible enterré: 184 A
NYFGY 3,6/6 kV, acc. to DIN VDE 0271
Réf. Produit 22303070
- Conditionnement: Touret (1000m)
- Forme de l'âme: Câblé sectoral
- Section du conducteur: 70 mm²
- Diamètre extérieur minimal: 43,1 mm
- Diamètre maximal externe: 49,0 mm
- Masse approximative: 3768 kg/km
- Epaisseur nom. gaine ext.: 2,3 mm
- Intensité admissible à l air libre: 196 A
- Intensité admissible enterré: 227 A
NYFGY 3,6/6 kV, acc. to DIN VDE 0271
Réf. Produit 22303095
- Conditionnement: Touret (1000m)
- Forme de l'âme: Câblé sectoral
- Section du conducteur: 95 mm²
- Diamètre extérieur minimal: 46,0 mm
- Diamètre maximal externe: 53,0 mm
- Masse approximative: 4700 kg/km
- Epaisseur nom. gaine ext.: 2,4 mm
- Intensité admissible à l air libre: 242 A
- Intensité admissible enterré: 272 A
NYFGY 3,6/6 kV, acc. to DIN VDE 0271
Réf. Produit 22303120
- Conditionnement: Touret (1000m)
- Forme de l'âme: Câblé sectoral
- Section du conducteur: 120 mm²
- Diamètre extérieur minimal: 49,1 mm
- Diamètre maximal externe: 56,0 mm
- Masse approximative: 5527 kg/km
- Epaisseur nom. gaine ext.: 2,6 mm
- Intensité admissible à l air libre: 280 A
- Intensité admissible enterré: 309 A
NYFGY 3,6/6 kV, acc. to DIN VDE 0271
Réf. Produit 22303150
- Conditionnement: Touret (1000m)
- Forme de l'âme: Câblé sectoral
- Section du conducteur: 150 mm²
- Diamètre extérieur minimal: 52,3 mm
- Diamètre maximal externe: 59,0 mm
- Masse approximative: 6505 kg/km
- Epaisseur nom. gaine ext.: 2,7 mm
- Intensité admissible à l air libre: 319 A
- Intensité admissible enterré: 346 A
NYFGY 3,6/6 kV, acc. to DIN VDE 0271
Réf. Produit 22303185
- Conditionnement: Touret (1000m)
- Forme de l'âme: Câblé sectoral
- Section du conducteur: 185 mm²
- Diamètre extérieur minimal: 55,8 mm
- Diamètre maximal externe: 64,0 mm
- Masse approximative: 7751 kg/km
- Epaisseur nom. gaine ext.: 2,8 mm
- Intensité admissible à l air libre: 366 A
- Intensité admissible enterré: 390 A
NYFGY 3,6/6 kV, acc. to DIN VDE 0271
Réf. Produit 22303240
- Conditionnement: Touret (1000m)
- Forme de l'âme: Câblé sectoral
- Section du conducteur: 240 mm²
- Diamètre extérieur minimal: 60,2 mm
- Diamètre maximal externe: 68,0 mm
- Masse approximative: 9555 kg/km
- Epaisseur nom. gaine ext.: 2,9 mm
- Intensité admissible à l air libre: 430 A
- Intensité admissible enterré: 449 A
NYFGY 3,6/6 kV, acc. to DIN VDE 0271
Réf. Produit 22303300
- Conditionnement: Touret (1000m)
- Forme de l'âme: Câblé sectoral
- Section du conducteur: 300 mm²
- Diamètre extérieur minimal: 64,4 mm
- Diamètre maximal externe: 71,0 mm
- Masse approximative: 11500 kg/km
- Epaisseur nom. gaine ext.: 3,0 mm
- Intensité admissible à l air libre: 497 A
- Intensité admissible enterré: 480 A
Description
Description
Normes
-
ProduitDIN VDE 0271
Application
Installation in ground, outdoors, in water, indoors and in cable ducts if greater mechanical protection is required or if greater tensile stresses are to be expected during installation and operation.

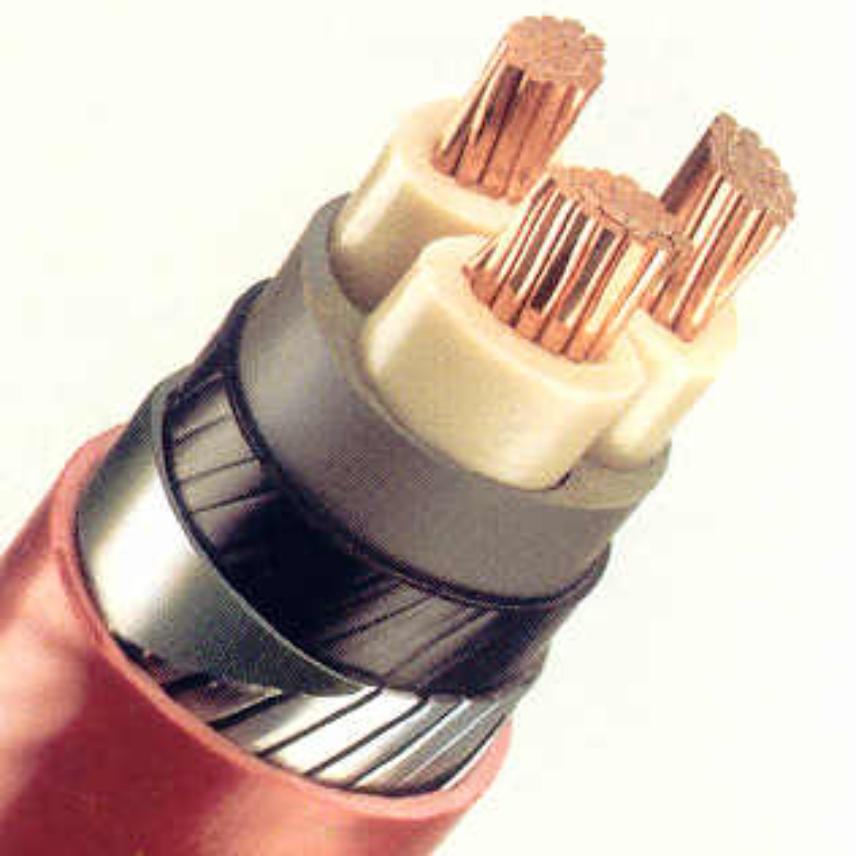

Construction
Conductor: stranded copper wires
Insulation: PVC (polyvinyl chloride)
Inner covering: extruded or lapped
Armour: galvanized flat steel wires and counter helix of galvanized steel tape
Outer sheath: PVC (polyvinyl chloride); Colour: red
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Sans plomb
Oui
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Nombre de conducteurs
3
Epaisseur de l'armure (mm)
0,8 mm
Epaisseur nominale de l’isolant
3,4 mm
Caractéristiques électriques
Caractéristiques électriques
Tension d'essai
11 kV
Tension de service maximale admissible
7,2 kV
Tension de service nominale Uo/U (Um)
3,6 / 6 kV
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Rayon de courbure en cours de pose
15 (xD)
Température ambiante d'utilisation, plage
-30 ... 70 °C
Température ambiante lors de l'installation, plage
-5 ... 50 °C
Ressources
Ressources
Documentation
VDE certificate NYFGY
PDF — 1.6 MB
Information de livraison
Marking on the outer sheath acc. to DIN VDE
