INDUSTRIAL ETHERNET CAT 5E
INDUSTRIAL ETHERNET CAT 5E

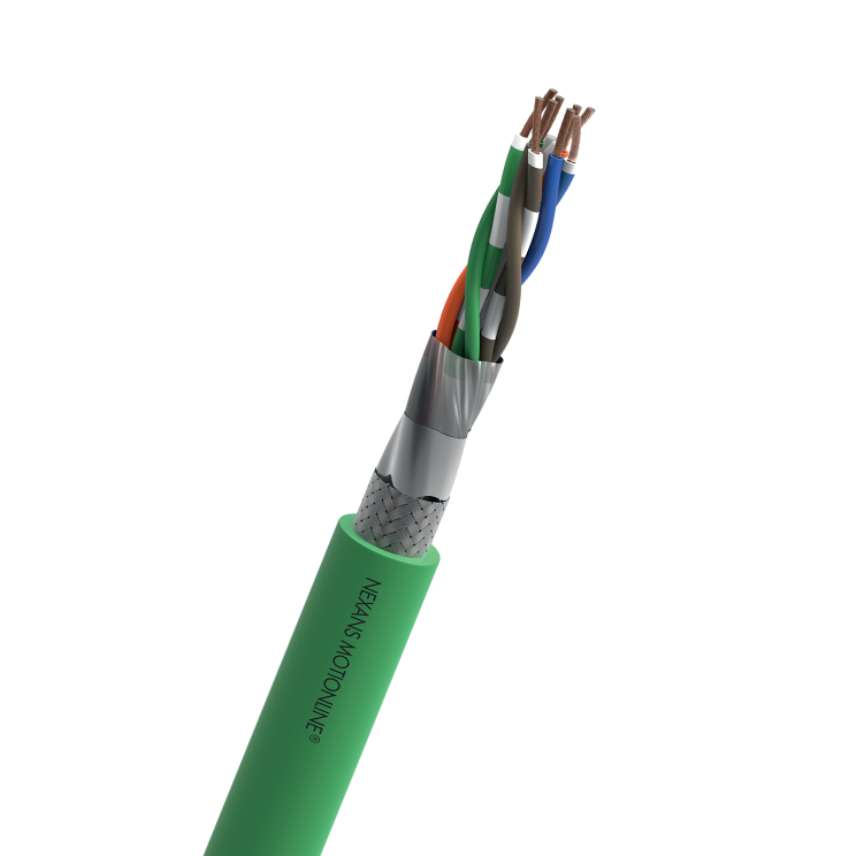

Cavi Ethernet industriali CAT5e con guaina in PUR per applicazioni dinamiche, schermati, resistenti all'olio, ritardanti la fiamma
Leggi di piùCAT 5E - (4x2xAWG24)C
Rif. Nexans 10553010 - Paese rif. 13-DRS24P04P-W1
- Imballo: Cut to length (m)
- Colore dell'isolamento: 1°: Bia+Gri; 2°: Blu+Rsa; 3°: Ar+Gia; 4°: Mar+Vio
- Colore della guaina esterna: Viola RAL 4001
- Diametro esterno nominale del cavo: 7,2 mm
- Peso approssimativo del cavo: 60 kg/km
- Velocità di traslazione: 180 m/min
- Accelerazione massima: 4 m/s²
CAT 5E (4x2xAWG24/7) - W2
Rif. Nexans 10553011 - Paese rif. 13-DRS24P04P-W2
- Imballo: Cut to length (m)
- Colore dell'isolamento: 1°: Bl + Bia/Bl; 2°: Ar + Bia/Ar; 3°: Ver + Bia/Ve; 4°: Ma + Bia/Ma
- Colore della guaina esterna: Viola RAL 4001
- Diametro esterno nominale del cavo: 7,2 mm
- Peso approssimativo del cavo: 60 kg/km
- Velocità di traslazione: 180 m/min
- Accelerazione massima: 4 m/s²
CAT 5E (4x2xAWG26/7)C
Rif. Nexans 10553013 - Paese rif. 13-DRS26P04P-V1
- Imballo: Cut to length (m)
- Colore dell'isolamento: 1°: Bl + Bia/Bl; 2°: Ar + Bia/Ar; 3°: Ver + Bia/Ve; 4°: Ma + Bia/Ma
- Colore della guaina esterna: Verde RAL 6018
- Diametro esterno nominale del cavo: 6,6 mm
- Peso approssimativo del cavo: 42 kg/km
- Velocità di traslazione: 60 m/min
- Accelerazione massima: 2 m/s²
Descrizione
Descrizione
Norme
-
ProductUL and CSA approval
Applications
Bus cables for dynamic applications
Normative references
UL AWM Listed 80°C 30V
Flame resistance
IEC 60332.1
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Materiale del conduttore
Rame nudo
Isolamento
Poliolefina
Nastratura
Nastro in alluminio/poliestere
Schermatura
Treccia in rame stagnato cop. 75%
Guaina esterna
PUR
Caratteristiche dimensionali
Caratteristiche dimensionali
Quantitativo rame
21 kg/km
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U
300 V
Tensione di prova
1500 V
Impedenza
100 Ohm
Caratteristiche di trasmissione
Caratteristiche di trasmissione
Attenuazione a 1 MHz
3,2 dB/100m
Attenuazione a 4 MHz
6,5 dB/100m
Attenuazione, max. 10 MHz
9.9 dB/100m
Attenuazione a 16 MHz
12,3 dB/100m
Attenuazione, max. 20 MHz
13.8 dB/100m
Attenuazione, max. 31.25 MHz
17,7 dB/100m
Attenuazione, max. 62.5 MHz
25,7 dB/100m
Attenuazione, max 100 MHz
33,00 dB/100m
Paradiafonia @ 1 MHz
62 dB
Paradiafonia @ 4MHz
53 dB
Paradiafonia @ 10 MHz
47 dB
Paradiafonia @ 16 MHz
44 dB
Paradiafonia @ 20 MHz
42 dB
Paradiafonia @ 31.25 MHz
40 dB
Paradiafonia @ 62.50 MHz
35 dB
Paradiafonia @ 100 MHz
32 dB
Caratteristiche meccaniche
Caratteristiche meccaniche
Cicli di curvatura
1 Mio.
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Campo d'applicazione
Dinamica
Raggio di curvatura minimo per posa mobile
7,5 (xD)
Temperatura Operativa
-20 ... 80 °C
Temperatura di stoccaggio, intervallo
-40 ... 80 °C
Resistenza all'olio
EN 50363-10-2
Ritardante la fiamma
IEC/EN 60332-1-2; FT1; UL 1581 FT1
