PROFINET TYPE C
PROFINET TYPE C

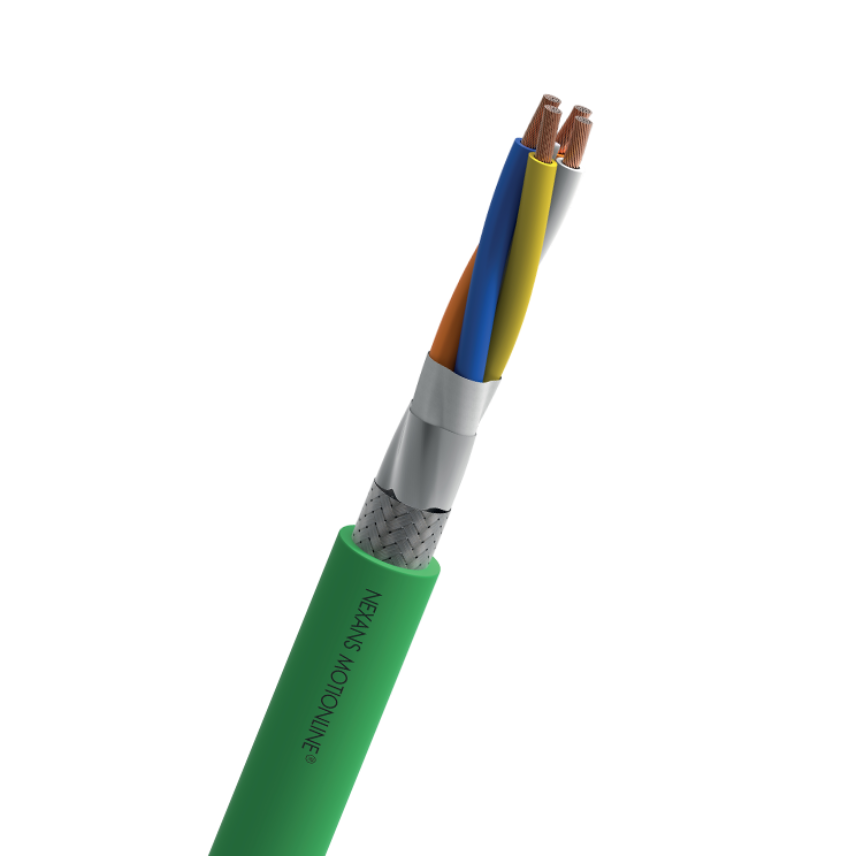

Cavo Profinet con guaina in PUR per applicazioni in catena, schermato, resistente all'olio MOTIONLINE® ADVANCED
Leggi di piùPROFINET TYPE C 1x(4xAWG22/7)C
Rif. Nexans 10552821 - Paese rif. 13-DRX22Q01P-V1
- Imballo: Cut to length (m)
Descrizione
Descrizione
Norme
-
ProductUL and CSA approval
Profinet cable with pur jacket for drag chain applications, shielded, oil resistant
Application
Profinet cables are designed for Data networks in industrial environments.
Profinet Type C cables are made for dynamic applications
Construction
- Conductor: bare copper AWG22/7
- Insulation: Polyolefin compound
Four insulated conductors twisted to a quad. - Inner jacket - Bedding TPE-O
- Screen: ALU/PET foil
Alu outside - Tinned copper braid
- Jacket: See products
Environment
Designed to reduce the environmental impact, Nexans cables are compliant with RoHS 2011/65 Directive and European Reach 1907/2006/EC regulation.
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Costruzione
1x(4xAWG22/7)
Materiale del conduttore
Rame nudo
Isolamento
Poliolefina
Colore dell'isolamento
Bianco, Arancione, Blu, Giallo
Guaina interna
TPE-O
Nastratura
Nastro in poliestere / Alu (Alu esterno)
Schermatura
Treccia in rame stagnato cop. 80%
Separatore
Nastro in tessuto non tessuto
Guaina esterna
Composto di poliuretano
Colore della guaina esterna
Verde RAL 6018
Caratteristiche dimensionali
Caratteristiche dimensionali
Diametro esterno nominale del cavo
6,6 mm
Quantitativo rame
28 kg/km
Peso approssimativo del cavo
72 kg/km
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U
30 V
Tensione di prova
2500 V
Impedenza
100 Ohm
Caratteristiche di trasmissione
Caratteristiche di trasmissione
Attenuazione, max 1 Mhz
3,2 dB/1000m
Attenuazione a 4 MHz
6,5 dB/100m
Attenuazione, max. 10 MHz
9.9 dB/100m
Attenuazione, max. 16 MHz
12.3 dB/100m
Attenuazione, max. 20 MHz
13.8 dB/100m
Attenuazione, max 100 MHz
33,00 dB/100m
Caratteristiche meccaniche
Caratteristiche meccaniche
Cicli di curvatura
3 Mio.
Velocità di traslazione
200 m/min
Accelerazione massima
4 m/s²
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Campo d'applicazione
Dinamica
Raggio di curvatura minimo per posa mobile
15 (xD)
Temperatura Operativa
-30 ... 80 °C
Temperatura di stoccaggio, intervallo
-40 ... 80 °C
Ritardante la fiamma
IEC 60332-1
Resistenza all'olio
EN 60811-2-1
