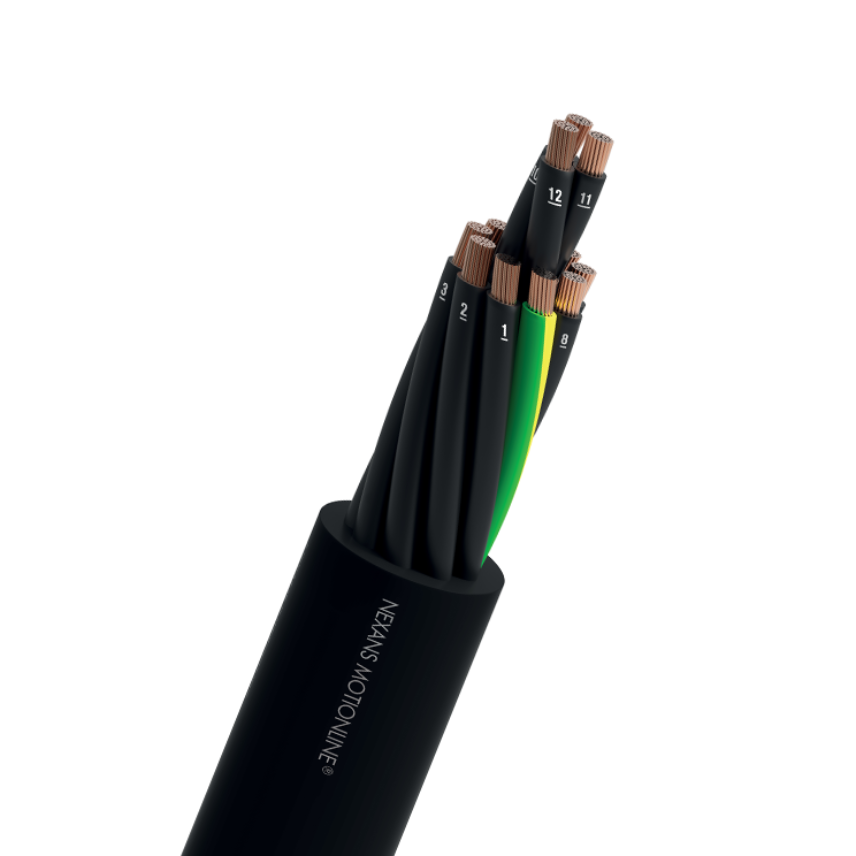

TRAY CABLES TYPE TC-ER - MTW 90° 600V - NON SCHERMATI
TRAY CABLES TYPE TC-ER - MTW 90° 600V - NON SCHERMATI
Cavi controllo per installazioni fisse dentro e fuori il portacavi e turbine eoliche, guaina in PVC, non schermati, resistenti all'olio, ritardanti la fiamma, approvati TC-ER e MTW, listati UL
Leggi di piùTRAY CABLE TC-ER 2 x 1.0 mm²
Rif. Lynxeo 10554630 - Paese rif. B1100026409
- Imballo: Tagliati a misura (m)
- Costruzione: 2x1
- Sezione del conduttore del cavo: 1 mm²
- Numero di anime: 2
- Diametro esterno: 6,9 mm
- Quantitativo rame: 19 kg/km
- Peso approssimativo del cavo: 76 kg/km
TRAY CABLE TC-ER 3 x 1.0 mm²
Rif. Lynxeo 10554633 - Paese rif. B1100036409
- Imballo: Tagliati a misura (m)
- Costruzione: 3G1
- Sezione del conduttore del cavo: 1 mm²
- Numero di anime: 3
- Diametro esterno: 7,3 mm
- Quantitativo rame: 29 kg/km
- Peso approssimativo del cavo: 89 kg/km
TRAY CABLE TC-ER 4 x 1.0 mm²
Rif. Lynxeo 10554638 - Paese rif. B1100046409
- Imballo: Tagliati a misura (m)
- Costruzione: 4G1
- Sezione del conduttore del cavo: 1 mm²
- Numero di anime: 4
- Diametro esterno: 7,9 mm
- Quantitativo rame: 38 kg/km
- Peso approssimativo del cavo: 107 kg/km
TRAY CABLE TC-ER 5 x 1.0 mm²
Rif. Lynxeo 10554640 - Paese rif. B1100056409
- Imballo: Tagliati a misura (m)
- Costruzione: 5G1
- Sezione del conduttore del cavo: 1 mm²
- Numero di anime: 5
- Diametro esterno: 8,5 mm
- Quantitativo rame: 48 kg/km
- Peso approssimativo del cavo: 126 kg/km
TRAY CABLE TC-ER 7 x 1.0 mm²
Rif. Lynxeo 10554642 - Paese rif. B1100076409
- Imballo: Tagliati a misura (m)
- Costruzione: 7G1
- Sezione del conduttore del cavo: 1 mm²
- Numero di anime: 7
- Diametro esterno: 9,2 mm
- Quantitativo rame: 67 kg/km
- Peso approssimativo del cavo: 155 kg/km
TRAY CABLE TC-ER 12 x 1.0 mm²
Rif. Lynxeo 10554646 - Paese rif. B1100126409
- Imballo: Tagliati a misura (m)
- Costruzione: 12G1
- Sezione del conduttore del cavo: 1 mm²
- Numero di anime: 12
- Diametro esterno: 12 mm
- Quantitativo rame: 115 kg/km
- Peso approssimativo del cavo: 244 kg/km
TRAY CABLE TC-ER 18 x 1.0 mm²
Rif. Lynxeo 10554587 - Paese rif. B1100186409
- Imballo: Tagliati a misura (m)
- Costruzione: 18G1
- Sezione del conduttore del cavo: 1 mm²
- Numero di anime: 18
- Diametro esterno: 14,6 mm
- Quantitativo rame: 173 kg/km
- Peso approssimativo del cavo: 372 kg/km
TRAY CABLE TC-ER 25 x 1.0 mm²
Rif. Lynxeo 10554590 - Paese rif. B1100256409
- Imballo: Tagliati a misura (m)
- Costruzione: 25G1
- Sezione del conduttore del cavo: 1 mm²
- Numero di anime: 25
- Diametro esterno: 17,4 mm
- Quantitativo rame: 240 kg/km
- Peso approssimativo del cavo: 496 kg/km
TRAY CABLE TC-ER 2 x 1.5 mm²
Rif. Lynxeo 10554593 - Paese rif. B1150026409
- Imballo: Tagliati a misura (m)
- Costruzione: 2x1,5
- Sezione del conduttore del cavo: 1,5 mm²
- Numero di anime: 2
- Diametro esterno: 7,5 mm
- Quantitativo rame: 29 kg/km
- Peso approssimativo del cavo: 93,5 kg/km
TRAY CABLE TC-ER 3 x 1.5 mm²
Rif. Lynxeo 10554598 - Paese rif. B1150036409
- Imballo: Tagliati a misura (m)
- Costruzione: 3G1,5
- Sezione del conduttore del cavo: 1,5 mm²
- Numero di anime: 3
- Diametro esterno: 7,9 mm
- Quantitativo rame: 43 kg/km
- Peso approssimativo del cavo: 110 kg/km
TRAY CABLE TC-ER 4 x 1.5 mm²
Rif. Lynxeo 10554603 - Paese rif. B1150046409
- Imballo: Tagliati a misura (m)
- Costruzione: 4G1,5
- Sezione del conduttore del cavo: 1,5 mm²
- Numero di anime: 4
- Diametro esterno: 8,6 mm
- Quantitativo rame: 58 kg/km
- Peso approssimativo del cavo: 133 kg/km
TRAY CABLE TC-ER 5 x 1.5 mm²
Rif. Lynxeo 10554606 - Paese rif. B1150056409
- Imballo: Tagliati a misura (m)
- Costruzione: 5G1,5
- Sezione del conduttore del cavo: 1,5 mm²
- Numero di anime: 5
- Diametro esterno: 9,3 mm
- Quantitativo rame: 72 kg/km
- Peso approssimativo del cavo: 160 kg/km
TRAY CABLE TC-ER 7 x 1.5 mm²
Rif. Lynxeo 10554609 - Paese rif. B1150076409
- Imballo: Tagliati a misura (m)
- Costruzione: 7G1,5
- Sezione del conduttore del cavo: 1,5 mm²
- Numero di anime: 7
- Diametro esterno: 10,2 mm
- Quantitativo rame: 101 kg/km
- Peso approssimativo del cavo: 199 kg/km
TRAY CABLE TC-ER 12 x 1.5 mm²
Rif. Lynxeo 10554612 - Paese rif. B1150126409
- Imballo: Tagliati a misura (m)
- Costruzione: 12G1,5
- Sezione del conduttore del cavo: 1,5 mm²
- Numero di anime: 12
- Diametro esterno: 14 mm
- Quantitativo rame: 173 kg/km
- Peso approssimativo del cavo: 341 kg/km
TRAY CABLE TC-ER 18 x 1.5 mm²
Rif. Lynxeo 10554615 - Paese rif. B1150186409
- Imballo: Tagliati a misura (m)
- Costruzione: 18G1,5
- Sezione del conduttore del cavo: 1,5 mm²
- Numero di anime: 18
- Diametro esterno: 16,2 mm
- Quantitativo rame: 260 kg/km
- Peso approssimativo del cavo: 486 kg/km
TRAY CABLE TC-ER 25 x 1.5 mm²
Rif. Lynxeo 10554429 - Paese rif. B1150256409
- Imballo: Tagliati a misura (m)
- Costruzione: 25G1,5
- Sezione del conduttore del cavo: 1,5 mm²
- Numero di anime: 25
- Diametro esterno: 19 mm
- Quantitativo rame: 360 kg/km
- Peso approssimativo del cavo: 644 kg/km
TRAY CABLE TC-ER 3 x 2.5 mm²
Rif. Lynxeo 10554433 - Paese rif. B1250036409
- Imballo: Tagliati a misura (m)
- Costruzione: 3G2,5
- Sezione del conduttore del cavo: 2,5 mm²
- Numero di anime: 3
- Diametro esterno: 8,8 mm
- Quantitativo rame: 72 kg/km
- Peso approssimativo del cavo: 148 kg/km
TRAY CABLE TC-ER 4 x 2.5 mm²
Rif. Lynxeo 10554436 - Paese rif. B1250046409
- Imballo: Tagliati a misura (m)
- Costruzione: 4G2,5
- Sezione del conduttore del cavo: 2,5 mm²
- Numero di anime: 4
- Diametro esterno: 9,5 mm
- Quantitativo rame: 96 kg/km
- Peso approssimativo del cavo: 182 kg/km
TRAY CABLE TC-ER 5 x 2.5 mm²
Rif. Lynxeo 10554440 - Paese rif. B1250056409
- Imballo: Tagliati a misura (m)
- Costruzione: 5G2,5
- Sezione del conduttore del cavo: 2,5 mm²
- Numero di anime: 5
- Diametro esterno: 10,5 mm
- Quantitativo rame: 120 kg/km
- Peso approssimativo del cavo: 219 kg/km
TRAY CABLE TC-ER 7 x 2.5 mm²
Rif. Lynxeo 10554444 - Paese rif. B1250076409
- Imballo: Tagliati a misura (m)
- Costruzione: 7G2,5
- Sezione del conduttore del cavo: 2,5 mm²
- Numero di anime: 7
- Diametro esterno: 11,4 mm
- Quantitativo rame: 168 kg/km
- Peso approssimativo del cavo: 280 kg/km
TRAY CABLE TC-ER 12 x 2.5 mm²
Rif. Lynxeo 10554447 - Paese rif. B1250126409
- Imballo: Tagliati a misura (m)
- Costruzione: 12G2,5
- Sezione del conduttore del cavo: 2,5 mm²
- Numero di anime: 12
- Diametro esterno: 15,6 mm
- Quantitativo rame: 288 kg/km
- Peso approssimativo del cavo: 470 kg/km
TRAY CABLE TC-ER 18 x 2.5 mm²
Rif. Lynxeo 10554449 - Paese rif. B1250186409
- Imballo: Tagliati a misura (m)
- Costruzione: 18G2,5
- Sezione del conduttore del cavo: 2,5 mm²
- Numero di anime: 18
- Diametro esterno: 18,3 mm
- Quantitativo rame: 432 kg/km
- Peso approssimativo del cavo: 682 kg/km
TRAY CABLE TC-ER 18 x 2.5 mm²
Rif. Lynxeo - Paese rif. B1250186409
- Imballo: Tagliati a misura (m)
- Costruzione: 18G2,5
- Sezione del conduttore del cavo: 2,5 mm²
- Numero di anime: 18
- Diametro esterno: 18,3 mm
- Quantitativo rame: 432 kg/km
- Peso approssimativo del cavo: 682 kg/km
TRAY CABLE TC-ER 25 x 2.5 mm²
Rif. Lynxeo 10554451 - Paese rif. B1250256409
- Imballo: Tagliati a misura (m)
- Costruzione: 25G2,5
- Sezione del conduttore del cavo: 2,5 mm²
- Numero di anime: 25
- Diametro esterno: 22,7 mm
- Quantitativo rame: 600 kg/km
- Peso approssimativo del cavo: 992 kg/km
TRAY CABLE TC-ER 3 x 4.0 mm²
Rif. Lynxeo 10554453 - Paese rif. B1400036409
- Imballo: Tagliati a misura (m)
- Costruzione: 3G4
- Sezione del conduttore del cavo: 4 mm²
- Numero di anime: 3
- Diametro esterno: 10,1 mm
- Quantitativo rame: 115 kg/km
- Peso approssimativo del cavo: 216 kg/km
TRAY CABLE TC-ER 4 x 4.0 mm²
Rif. Lynxeo 10554456 - Paese rif. B1400046409
- Imballo: Tagliati a misura (m)
- Costruzione: 4G4
- Sezione del conduttore del cavo: 4 mm²
- Numero di anime: 4
- Diametro esterno: 11 mm
- Quantitativo rame: 154 kg/km
- Peso approssimativo del cavo: 266 kg/km
TRAY CABLE TC-ER 5 x 4.0 mm²
Rif. Lynxeo 10554459 - Paese rif. B1400056409
- Imballo: Tagliati a misura (m)
- Costruzione: 5G4
- Sezione del conduttore del cavo: 4 mm²
- Numero di anime: 5
- Diametro esterno: 12,2 mm
- Quantitativo rame: 192 kg/km
- Peso approssimativo del cavo: 326 kg/km
TRAY CABLE TC-ER 7 x 4.0 mm²
Rif. Lynxeo 10554399 - Paese rif. B1400076409
- Imballo: Tagliati a misura (m)
- Costruzione: 7G4
- Sezione del conduttore del cavo: 4 mm²
- Numero di anime: 7
- Diametro esterno: 13,2 mm
- Quantitativo rame: 269 kg/km
- Peso approssimativo del cavo: 415 kg/km
TRAY CABLE TC-ER 3 x 6.0 mm²
Rif. Lynxeo 10554403 - Paese rif. B1600036409
- Imballo: Tagliati a misura (m)
- Costruzione: 3G6
- Sezione del conduttore del cavo: 6 mm²
- Numero di anime: 3
- Diametro esterno: 12,2 mm
- Quantitativo rame: 173 kg/km
- Peso approssimativo del cavo: 329 kg/km
TRAY CABLE TC-ER 4 x 6.0 mm²
Rif. Lynxeo 10554405 - Paese rif. B1600046409
- Imballo: Tagliati a misura (m)
- Costruzione: 4G6
- Sezione del conduttore del cavo: 6 mm²
- Numero di anime: 4
- Diametro esterno: 14 mm
- Quantitativo rame: 230 kg/km
- Peso approssimativo del cavo: 408 kg/km
TRAY CABLE TC-ER 5 x 6.0 mm²
Rif. Lynxeo 10554407 - Paese rif. B1600056409
- Imballo: Tagliati a misura (m)
- Costruzione: 5G6
- Sezione del conduttore del cavo: 6 mm²
- Numero di anime: 5
- Diametro esterno: 15,4 mm
- Quantitativo rame: 288 kg/km
- Peso approssimativo del cavo: 497 kg/km
TRAY CABLE TC-ER 7 x 6.0 mm²
Rif. Lynxeo 10554409 - Paese rif. B1600076409
- Imballo: Tagliati a misura (m)
- Costruzione: 7G6
- Sezione del conduttore del cavo: 6 mm²
- Numero di anime: 7
- Diametro esterno: 16,9 mm
- Quantitativo rame: 403 kg/km
- Peso approssimativo del cavo: 625 kg/km
TRAY CABLE TC-ER 3 x 10.0 mm²
Rif. Lynxeo 10580265 - Paese rif. B1B10036409
- Imballo: Bobina (1000m)
- Costruzione: 3G10
- Sezione del conduttore del cavo: 10 mm²
- Numero di anime: 3
- Diametro esterno: 17,2 mm
- Quantitativo rame: 288 kg/km
- Peso approssimativo del cavo: 568 kg/km
TRAY CABLE TC-ER 4 x 10.0 mm²
Rif. Lynxeo 10554520 - Paese rif. B1B10046409
- Imballo: Tagliati a misura (m)
- Costruzione: 4G10
- Sezione del conduttore del cavo: 10 mm²
- Numero di anime: 4
- Diametro esterno: 18,8 mm
- Quantitativo rame: 384 kg/km
- Peso approssimativo del cavo: 705 kg/km
TRAY CABLE TC-ER 5 x 10.0 mm²
Rif. Lynxeo - Paese rif. B1B10056409
- Imballo: Bobina (1000m)
- Costruzione: 5G10
- Sezione del conduttore del cavo: 10 mm²
- Numero di anime: 5
- Diametro esterno: 21,5 mm
- Quantitativo rame: 480 kg/km
- Peso approssimativo del cavo: 880 kg/km
TRAY CABLE TC-ER 3 x 16.0 mm²
Rif. Lynxeo 10554462 - Paese rif. B1B16036409
- Imballo: Tagliati a misura (m)
- Costruzione: 3G16
- Sezione del conduttore del cavo: 16 mm²
- Numero di anime: 3
- Diametro esterno: 19,7 mm
- Quantitativo rame: 461 kg/km
- Peso approssimativo del cavo: 796 kg/km
TRAY CABLE TC-ER 4 x 16.0 mm²
Rif. Lynxeo 10554464 - Paese rif. B1B16046409
- Imballo: Tagliati a misura (m)
- Costruzione: 4G16
- Sezione del conduttore del cavo: 16 mm²
- Numero di anime: 4
- Diametro esterno: 22,3 mm
- Quantitativo rame: 614 kg/km
- Peso approssimativo del cavo: 1056 kg/km
TRAY CABLE TC-ER 4 x 25.0 mm²
Rif. Lynxeo 10554468 - Paese rif. B1B25046409
- Imballo: Tagliati a misura (m)
- Costruzione: 4G25
- Sezione del conduttore del cavo: 25 mm²
- Numero di anime: 4
- Diametro esterno: 27,2 mm
- Quantitativo rame: 960 kg/km
- Peso approssimativo del cavo: 1648 kg/km
TRAY CABLE TC-ER 4 x 35.0 mm²
Rif. Lynxeo 10554470 - Paese rif. B1B35046409
- Imballo: Tagliati a misura (m)
- Costruzione: 4G35
- Sezione del conduttore del cavo: 35 mm²
- Numero di anime: 4
- Diametro esterno: 31,4 mm
- Quantitativo rame: 1344 kg/km
- Peso approssimativo del cavo: 2260 kg/km
TRAY CABLE TC-ER 4 x 50.0 mm²
Rif. Lynxeo 10554471 - Paese rif. B1B50046409
- Imballo: Tagliati a misura (m)
- Costruzione: 4G50
- Sezione del conduttore del cavo: 50 mm²
- Numero di anime: 4
- Diametro esterno: 35,6 mm
- Quantitativo rame: 1920 kg/km
- Peso approssimativo del cavo: 4120 kg/km
Descrizione
Descrizione
Norme
-
ProductUL 1277; UL 2277; UL and CSA approval
Cables designed for static application, .
Applications:
- Machine tools
- Wood machines
- Marble working machines
- Robotics
- Industrial sector
Approvals:
UL MTW UL1063
UL TC-ER 90°C 600V UL1277
UL WTTC 90°C 1000V UL2277
UL DP-1
UL AWM 600V UL758
C(UL) CIC/TC
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Materiale del conduttore
Rame ricotto
Isolamento
PVC/Nylon
Colore dell'isolamento
Nero numerato Giallo/Verde
Guaina esterna
Composto speciale di PVC
Colore della guaina esterna
Nero
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U
600 V
Tensione di prova
2000 V
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Campo d'applicazione
Fixed installations
Temperatura Operativa
-5 ... 90 °C
Raggio di curvatura minimo, posa fissa (XD)
15
Ritardante la fiamma
UL 1581 SEZ. 1160 E CSA FT4
Resistenza all'olio
Sì
