CAVI IBRIDI IN PUR- STANDARD SICK HIPERFACE DSL®
CAVI IBRIDI IN PUR- STANDARD SICK HIPERFACE DSL®
Per applicazioni ultra dinamiche MOTIONLINE® PREMIUM
Leggi di piùHYBRID CABLE DSL PUR (4G0.5+(2x0.35)C+(2xAWG26)C)C
Rif. Lynxeo 13-DSL20Z08P-A1 - Paese rif. 13-DSL20Z08P-A1
- Imballo: Bobina (1000m)
- Costruzione: (4G0.5+(2x0.35)C+(2xAWG26)C)C
- Diametro esterno: 9,7 mm
- Quantitativo rame: 86 kg/km
- Peso approssimativo del cavo: 134 kg/km
HYBRID CABLE DSL PUR (4G0.75+(2x0.35)C+(2xAWG26)C)C
Rif. Lynxeo 13-DSL19Z08P-A1 - Paese rif. 13-DSL19Z08P-A1
- Imballo: Bobina (1000m)
- Costruzione: (4G0.75+(2x0.35)C+(2xAWG26)C)C
- Diametro esterno: 10 mm
- Quantitativo rame: 97 kg/km
- Peso approssimativo del cavo: 151 kg/km
HYBRID CABLE DSL PUR (4G1.0+(2x0.75)C+(2xAWG22)C)C
Rif. Lynxeo 13-DSL18Z08P-A1 - Paese rif. 13-DSL18Z08P-A1
- Imballo: Bobina (1000m)
- Costruzione: (4G1.0+(2x0.75)C+(2xAWG22)C)C
- Diametro esterno: 12,5 mm
- Quantitativo rame: 142 kg/km
- Peso approssimativo del cavo: 225 kg/km
HYBRID CABLE DSL PUR (4G1.5+(2x1.00)C+(2xAWG22)C)C
Rif. Lynxeo 13-DSL16Z08P-A1 - Paese rif. 13-DSL16Z08P-A1
- Imballo: Bobina (1000m)
- Costruzione: (4G1.5+(2x1.00)C+(2xAWG22)C)C
- Diametro esterno: 13,3 mm
- Quantitativo rame: 170 kg/km
- Peso approssimativo del cavo: 267 kg/km
HYBRID CABLE DSL PUR (4G10.0+(2x1.50)C+(2xAWG22)C)C
Rif. Lynxeo 13-DSL07Z08P-A1 - Paese rif. 13-DSL07Z08P-A1
- Imballo: Bobina (1000m)
- Costruzione: (4G10.0+(2x1.50)C+(2xAWG22)C)C
- Diametro esterno: 21,2 mm
- Quantitativo rame: 572 kg/km
- Peso approssimativo del cavo: 786 kg/km
HYBRID CABLE DSL PUR (4G16.0+(2x1.50)C+(2xAWG22)C)C
Rif. Lynxeo 13-DSL05Z08P-A1 - Paese rif. 13-DSL05Z08P-A1
- Imballo: Bobina (1000m)
- Costruzione: (4G16.0+(2x1.50)C+(2xAWG22)C)C
- Diametro esterno: 23,4 mm
- Quantitativo rame: 827 kg/km
- Peso approssimativo del cavo: 1129 kg/km
HYBRID CABLE DSL PUR (4G2.5+(2x1.00)C+(2xAWG22)C)C
Rif. Lynxeo 13-DSL13Z08P-A1 - Paese rif. 13-DSL13Z08P-A1
- Imballo: Bobina (1000m)
- Costruzione: (4G2.5+(2x1.00)C+(2xAWG22)C)C
- Diametro esterno: 14,3 mm
- Quantitativo rame: 213 kg/km
- Peso approssimativo del cavo: 315 kg/km
HYBRID CABLE DSL PUR (4G4.0+(2x1.50)C+(2xAWG22)C)C
Rif. Lynxeo 13-DSL11Z08P-A1 - Paese rif. 13-DSL11Z08P-A1
- Imballo: Bobina (1000m)
- Costruzione: (4G4.0+(2x1.50)C+(2xAWG22)C)C
- Diametro esterno: 16,2 mm
- Quantitativo rame: 286 kg/km
- Peso approssimativo del cavo: 430 kg/km
HYBRID CABLE DSL PUR (4G6.0+(2x1.50)C+(2xAWG22)C)C
Rif. Lynxeo 13-DSL09Z08P-A1 - Paese rif. 13-DSL09Z08P-A1
- Imballo: Bobina (1000m)
- Costruzione: (4G6.0+(2x1.50)C+(2xAWG22)C)C
- Diametro esterno: 18 mm
- Quantitativo rame: 375 kg/km
- Peso approssimativo del cavo: 555 kg/km
Descrizione
Descrizione
Norme
-
ProductUL and CSA approval

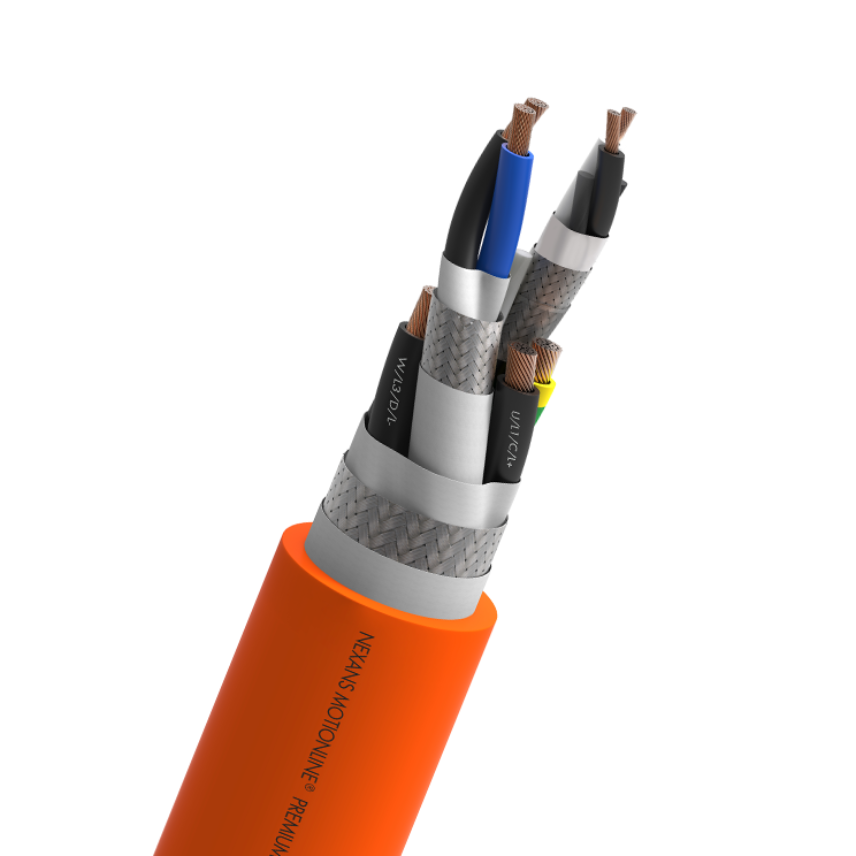

Hybrid cable according with DSL standard for extremely dynamic application, PUR jacket shielded, oil resistant, flame retardant, halogen free
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Materiale del conduttore
Rame nudo
Isolamento
Polipropilene
Colore dell'isolamento
DSL: Blu-Bianco; Segnale: Nero num. 5 + Nero num. 6; Alimentazione: Nero num. 1-3 + Y/G
Formazione
nuclei di potenza e coppie di controllo a trefoli con riempitivo
Schermatura
Treccia in rame stagnato cop. 85%
Guaina esterna
PUR
Colore della guaina esterna
Arancio RAL 2003
Senza alogeno
Y
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U
0.6/1 kV
Tensione di prova
4000 V
Caratteristiche meccaniche
Caratteristiche meccaniche
Cicli di curvatura
10 Mio.
Velocità di traslazione
300 m/min
Accelerazione massima
50 m/s²
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Campo d'applicazione
Dinamica
Raggio di curvatura minimo per posa mobile
7,5 (xD)
Temperatura Operativa
-30 ... 80 °C
Temperatura di stoccaggio, intervallo
-50 ... 80 °C
Resistenza all'olio
EN 50363-10-2
Ritardante la fiamma
IEC/EN 60332-1-2; FT1; UL 1581 FT1
Privo di silicone
Sì
