Cavi per feedback digitali in accordo con lo standard SIEMENS DRIVE CLiQ

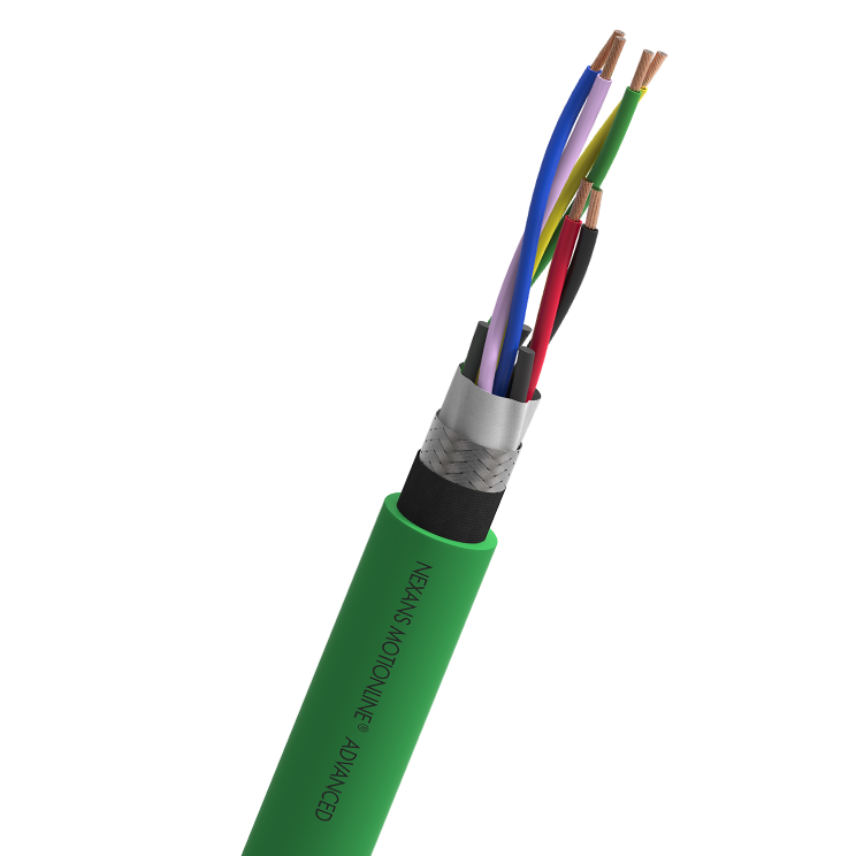

Leggi di piùDRIVE CLIQ (2x2x0.15+1x2x0.38)C PUR
Rif. Lynxeo 10554365 - Paese rif. 13-MYS22X06P-V1
- Imballo: Tagliati a misura (m)
- Costruzione: (2x2x0.15+2x0.38)C
- Guaina esterna: PUR
- Diametro esterno nominale del cavo: 7,0 mm
- Quantitativo rame: 37 kg/km
- Peso approssimativo del cavo: 67 kg/km
- Accelerazione massima: 5 m/s²
- Cicli di curvatura: 5 Mio.
- Velocità di traslazione: 180 m/min
- Campo d'applicazione: Dinamica
- Raggio di curvatura minimo per posa mobile: 10 (xD)
- Temperatura di stoccaggio, intervallo: -50 ... 80 °C
DRIVE CLIQ (2x2x0.22+1x2x0.38)C PVC
Rif. Lynxeo 10554179 - Paese rif. 13-MYS22X06R-V2
- Imballo: Tagliati a misura (m)
- Costruzione: (2x2x0.22+1x2x0.38)C
- Guaina esterna: PVC
- Diametro esterno nominale del cavo: 7,2 mm
- Quantitativo rame: 37 kg/km
- Peso approssimativo del cavo: 66 kg/km
- Accelerazione massima: 2 m/s²
- Cicli di curvatura: .1 Mio.
- Velocità di traslazione: 30 m/min
- Campo d'applicazione: Dinamica
- Raggio di curvatura minimo per posa mobile: 15 (xD)
- Temperatura di stoccaggio, intervallo: -40 ... 80 °C
DRIVE CLIQ (2x2x0,22)C PVC
Rif. Lynxeo 10554181 - Paese rif. 13-MYS24P02R-V1
- Imballo: Tagliati a misura (m)
- Costruzione: (2x2x0.22)C
- Guaina esterna: PVC
- Diametro esterno nominale del cavo: 6,85 mm
- Quantitativo rame: 25 kg/km
- Peso approssimativo del cavo: 57 kg/km
- Accelerazione massima: - m/s²
- Cicli di curvatura: - Mio.
- Velocità di traslazione: -
- Campo d'applicazione: Fixed installations
- Raggio di curvatura minimo per posa mobile: 7,5 (xD)
- Temperatura di stoccaggio, intervallo: -50 ... 80 °C
Descrizione
Descrizione
Norme
-
ProductUL and CSA approval
Design
Element 2x2x0.22 mm²
Conductor
Bare copper stranded
Insulation
Foam-skin PE
Colour code
(Blu + Pink)+(Yellow + Green)
Element 2x2x0.15 mm²
Conductor
Bare stranded copper
Insulation
Foam-skin PE
Colour code
(Blu + Pink)+(Yellow + Green)
Element 1x2x0.38 mm²
Conductor
Tinned stranded copper
Insulation
Polyolefin
Colour code
(Red + Black)
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Materiale del conduttore
Rame nudo
Isolamento
Poliolefina
Colore dell'isolamento
Vedi scheda
Formazione
Si prega di richiedere la scheda tecnica dettagliata
Schermatura
Treccia in rame stagnato cop. 85%
Nastratura
Nastro in tessuto non tessuto
Colore della guaina esterna
Verde RAL 6018
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U
30 V
Tensione di prova
500 V
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Temperatura Operativa
-20 ... 80 °C
Resistenza all'olio
EN 50363-10-2
Ritardante la fiamma
IEC/EN 60332-1-2; FT1; UL 1581 FT1
