MEASURING SYSTEM CABLES ACC. TO SIEMENS® STANDARD 6FX5008
MEASURING SYSTEM CABLES ACC. TO SIEMENS® STANDARD 6FX5008

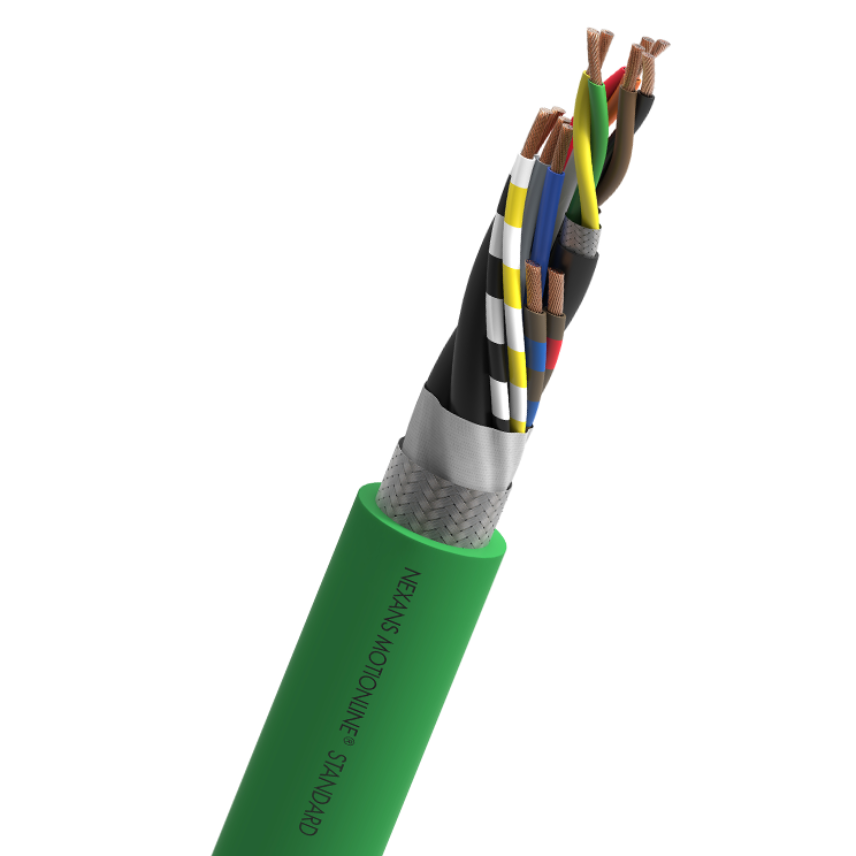

Measuring systems cables for dynamic applications. MOTIONLINE® STANDARD
Leggi di piùMEASURING SYSTEMS ACC. TO SIEMENS® 6FX5008 (3x(2x0,14)C+2x0,5+4x0,14)C
Rif. Lynxeo 49402971 - Paese rif. 6FX5008-1BD41
- Imballo: Bobina (1000m)
- Costruzione: (3x(2x0,14)C+2x0,5+4x0,14)C
- Diametro esterno: 9,1 mm
- Quantitativo rame: 61 kg/km
- Peso approssimativo del cavo: 103 kg/km
MEASURING SYSTEMS ACC. TO SIEMENS® 6FX5008 (4x2x0,34+4x0,5)C
Rif. Lynxeo 49402671 - Paese rif. 6FX5008-1BD21
- Imballo: Bobina (1000m)
- Costruzione: (4x2x0,34+4x0,5)C
- Diametro esterno: 9,1 mm
- Quantitativo rame: 71 kg/km
- Peso approssimativo del cavo: 117 kg/km
MEASURING SYSTEMS ACC. TO SIEMENS® 6FX5008 (3x(2x0,14)C+2x0,5+4x0,14+4x0,22)C
Rif. Lynxeo 49402871 - Paese rif. 6FX5008-1BD51
- Imballo: Bobina (1000m)
- Costruzione: (3x(2x0,14)C+2x0,5+4x0,14+4x0,22)C
- Diametro esterno: 9,6 mm
- Quantitativo rame: 72 kg/km
- Peso approssimativo del cavo: 123 kg/km
Descrizione
Descrizione
Norme
-
ProductUL and CSA approval
For dynamic applications; PVC Jacket, screened, resistant to oils and coolants, flame retardant.
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Materiale del conduttore
Conduttore resistente alla flessione con fili di rame stagnato
Isolamento
TPM con capacità molto bassa
Colore dell'isolamento
Vedi scheda
Schermo
Treccia di rame stagnato, copertura ≥ 80%
Guaina esterna
PVC
Colore della guaina esterna
Verde RAL 6018
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U
30 V
Tensione di prova
300 V
Caratteristiche meccaniche
Caratteristiche meccaniche
Cicli di curvatura
5 Mio.
Velocità di traslazione
180 m/min
Accelerazione massima
2 m/s²
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Campo d'applicazione
Dinamica
Raggio di curvatura minimo per posa mobile
10 (xD)
Temperatura Operativa
-15 ... 80 °C
Temperatura di stoccaggio, intervallo
-40 ... 80 °C
Ritardante la fiamma
IEC 60332-1-2; UL 1581 FT1
Resistenza all'olio
EN 50363-4-1
