MEASURING SYSTEM CABLES ACC. TO LENZE® STANDARD
MEASURING SYSTEM CABLES ACC. TO LENZE® STANDARD

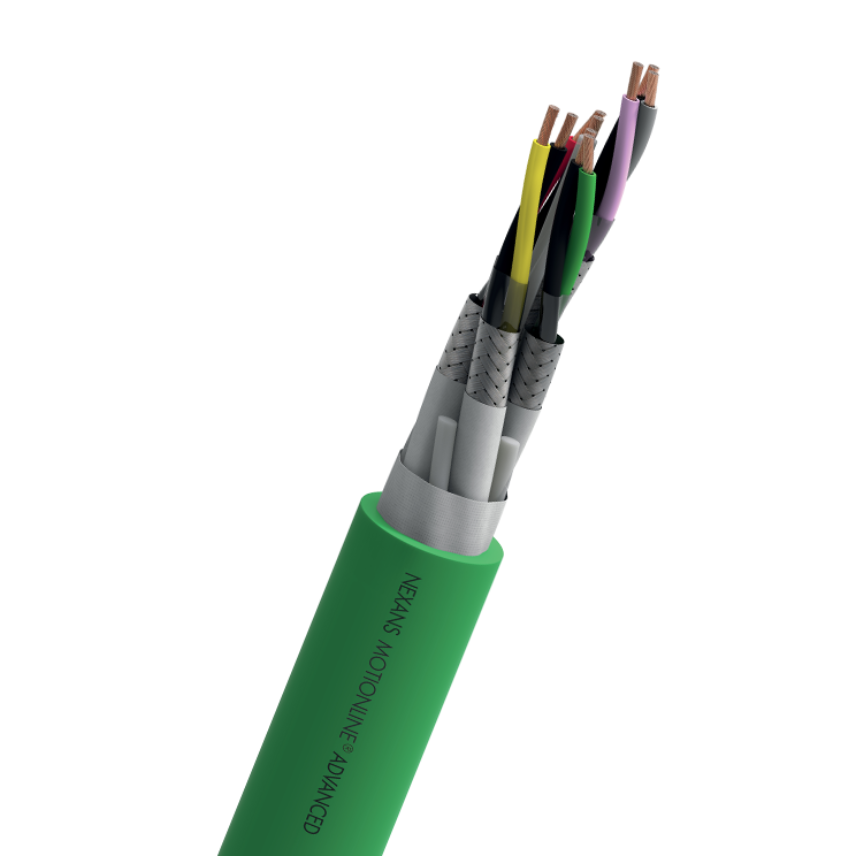

Measuring systems cables for very dynamic applications. MOTIONLINE® ADVANCED
Leggi di piùMEASURING SYSTEM CABLES LENZE® STANDARD (3x(2x0,14)+3x0,14)C
Rif. Lynxeo 49383670
- Imballo: Bobina (1000m)
- Costruzione: (3x(2x0,14)+3x0,14)C
- Quantitativo rame: 36 kg/km
- Peso approssimativo del cavo: 70 kg/km
- Diametro esterno: 8,3 mm
MEASURING SYSTEM CABLES LENZE® STANDARD (3x(2x0,14)C+(4x0,14)+(2+0,5))C
Rif. Lynxeo 49383570
- Imballo: Bobina (1000m)
- Costruzione: (3x(2x0,14)C+(4x0,14)+(2+0,5))C
- Quantitativo rame: 50 kg/km
- Peso approssimativo del cavo: 89 kg/km
- Diametro esterno: 8,9 mm
MEASURING SYSTEM CABLES LENZE® STANDARD (4x(2x0,14)C+2x(1)C)C
Rif. Lynxeo 49393070
- Imballo: Bobina (1000m)
- Costruzione: (4x(2x0,14)C+2x(1)C)C
- Quantitativo rame: 86 kg/km
- Peso approssimativo del cavo: 126 kg/km
- Diametro esterno: 9 mm
MEASURING SYSTEM CABLES LENZE® STANDARD (3x(2x0,14)C+(2x0,5)C)C
Rif. Lynxeo 49480870
- Costruzione: (3x(2x0.14)D+(2x0.5)D)C
- Quantitativo rame: 64 kg/km
- Peso approssimativo del cavo: 107 kg/km
- Diametro esterno: 9,3 mm
MEASURING SYSTEM CABLES LENZE® STANDARD 4x(2x0,14)C+(2x1)C
Rif. Lynxeo 49383470
- Imballo: Bobina (1000m)
- Costruzione: 4x(2x0,14)C+(2x1)C
- Quantitativo rame: 63 kg/km
- Peso approssimativo del cavo: 117 kg/km
- Diametro esterno: 10,7 mm
Descrizione
Descrizione
Norme
-
ProductUL and CSA approval
For very dynamic applications; PUR Jacket, screened, resistant to oils and coolants, notch resistant, flame retardant, resistant to hydrolysis and microbes, PVC- and halogen-free.
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Materiale del conduttore
Conduttore resistente alla flessione con fili di rame stagnato
Isolamento
TPM con capacità molto bassa
Colore dell'isolamento
Vedi scheda
Schermo
Treccia di rame stagnato, copertura ≥ 85%
Guaina esterna
PUR
Colore della guaina esterna
Verde RAL 6018
Senza alogeno
Y
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U
30 V
Tensione di prova
300 V
Caratteristiche meccaniche
Caratteristiche meccaniche
Cicli di curvatura
5 Mio.
Velocità di traslazione
180 m/min
Accelerazione massima
20 m/s²
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Campo d'applicazione
Dinamica
Raggio di curvatura minimo per posa mobile
10 (xD)
Temperatura Operativa
-15 ... 80 °C
Temperatura di stoccaggio, intervallo
-40 ... 80 °C
Ritardante la fiamma
IEC 60332-1-2; UL 1581 FT1
Resistenza all'olio
DIN EN 50363-10-2 & DIN EN 60811-404
