CAVI SERVO - BOSCH REXROTH STANDARD
CAVI SERVO - BOSCH REXROTH STANDARD
Cavi servo in accordo con lo standard BOSCH REXROTH per applicazioni ultra dinamiche, guaina in PUR, schermati, resistenti all'olio, ritardanti la fiamma, zero alogeni
Leggi di più(4G0,75 + 2x(2x0,34 )C)C
Rif. Lynxeo 10553152 - Paese rif. 13-EBY19Z08P-A5
- Imballo: Tagliati a misura (m)
- Costruzione: (4G0.75 + 2x(2x0.34)C)C
- Diametro esterno nominale del cavo: 9,6 mm
- Quantitativo rame: 93 kg/km
- Peso approssimativo del cavo: 140 kg/km
(4G1,00 + 2x(2x0,75 )C)C
Rif. Lynxeo 10553151 - Paese rif. 13-EBY17Z08P-A5
- Imballo: Tagliati a misura (m)
- Costruzione: (4G1.0 + 2x(2x0.75)C)C
- Diametro esterno nominale del cavo: 11,6 mm
- Quantitativo rame: 170 kg/km
- Peso approssimativo del cavo: 210 kg/km
(4G1,50 + 2x(2x0,75 )C)C
Rif. Lynxeo 10553147 - Paese rif. 13-EBY15Z08P-A5
- Imballo: Tagliati a misura (m)
- Costruzione: (4G1.5 + 2x(2x0.75)C)C
- Diametro esterno nominale del cavo: 11,8 mm
- Quantitativo rame: 189 kg/km
- Peso approssimativo del cavo: 240 kg/km
(4G2,50 + 2x(2x1 )C)C
Rif. Lynxeo 10553144 - Paese rif. 13-EBY13Z08P-A5
- Imballo: Tagliati a misura (m)
- Costruzione: (4G2.5 + 2x(2x1.0)C)C
- Diametro esterno nominale del cavo: 13,0 mm
- Quantitativo rame: 234 kg/km
- Peso approssimativo del cavo: 300 kg/km
(4G4 + (2x1)C+(2x1,5 )C)C
Rif. Lynxeo 10553142 - Paese rif. 13-EBY11Z08P-A5
- Imballo: Tagliati a misura (m)
- Costruzione: (4G4 + (2x1.5)C + (2x1.0)C)C
- Diametro esterno nominale del cavo: 16,0 mm
- Quantitativo rame: 320 kg/km
- Peso approssimativo del cavo: 450 kg/km
(4G6 + (2x1)C+(2x1,5 )C)C
Rif. Lynxeo 10553141 - Paese rif. 13-EBY09Z08P-A5
- Imballo: m
- Costruzione: (4G6 +(2x1.5)C + (2x1.0)C)C
- Diametro esterno nominale del cavo: 18,1 mm
- Quantitativo rame: 395 kg/km
- Peso approssimativo del cavo: 555 kg/km
(4G10 + (2x1)C+(2x1,5 )C)C
Rif. Lynxeo 10553140 - Paese rif. 13-EBY07Z08P-A5
- Imballo: Tagliati a misura (m)
- Costruzione: (4G10 + (2x1.5)C + (2x1.0)C)C
- Diametro esterno nominale del cavo: 20,4 mm
- Quantitativo rame: 620 kg/km
- Peso approssimativo del cavo: 810 kg/km
(4G16 + 2x(2x1,5)C)C
Rif. Lynxeo 10553139 - Paese rif. 13-EBY05Z08P-A5
- Imballo: Tagliati a misura (m)
- Costruzione: (4G16 + 2x(2x1.5)C)C
- Diametro esterno nominale del cavo: 23,6 mm
- Quantitativo rame: 903 kg/km
- Peso approssimativo del cavo: 1150 kg/km
(4G25 + 2x(2x1,5 )C)C
Rif. Lynxeo 10553138 - Paese rif. 13-EBY03Z08P-A5
- Imballo: Tagliati a misura (m)
- Costruzione: (4G25 + 2x(2x1.5)C)C
- Diametro esterno nominale del cavo: 27,6 mm
- Quantitativo rame: 1310 kg/km
- Peso approssimativo del cavo: 1630 kg/km
Descrizione
Descrizione
Norme
-
ProductUL and CSA approval
UL Recognized / CSA
UL AWM 80°C 1000V
CSA AWM I/II A/B 80°C 1000V
Oil Resistance:
EN 60811-2-1
Flame Resistance:
EN 50265-2-1, CSA FT1, UL 1581
Toxicity:
Halogen free

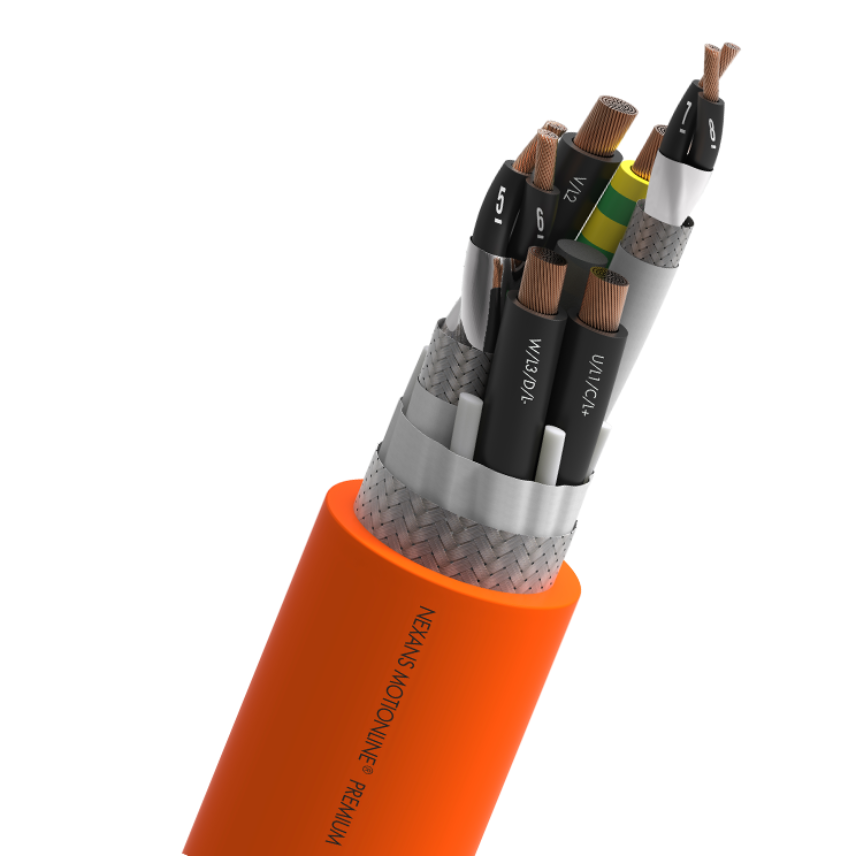

Design
- Conductor: Stranded bare copper
- Core insulation: Polyolefin
- Core stranding: Power cores stranded with fillers
- Core identification:
Power: U/L1/C/L+; V/L2; W/L3/D/L-; GN/YE
Signal: Black numbered 5-6; 7-8 - Shield:
Total shield: Tinned copper braid,coverage ≥85%
Pairs shield: ALU/PET foil + Tinned copper braid,coverage ≥85% - Jacket: PUR
- Colour: Orange, RAL 2003
(available also in Green RAL 6018)
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Materiale del conduttore
Rame nudo a trefoli
Isolamento
Poliolefina
Colore dell'isolamento
Alimentazione: U/L1/C/L+ V/L2 W/L3/D/L- Gia/Ver Segnale: Nero num 5-6 7-8
Formazione
nuclei di potenza e coppie di controllo a trefoli con riempitivo
Nastratura
Nastro in tessuto non tessuto
Schermatura
Treccia in rame stagnato cop. 85%
Guaina esterna
PUR
Colore della guaina esterna
Arancio RAL 2003
Senza alogeno
Y
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U
0.6/1 kV
Tensione di prova
4000 V
Caratteristiche meccaniche
Caratteristiche meccaniche
Accelerazione massima
50 m/s²
Cicli di curvatura
10 Mio.
Velocità di traslazione
300 m/min
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Campo d'applicazione
Dinamica
Raggio di curvatura minimo per posa mobile
7,5 (xD)
Temperatura Operativa
-30 ... 80 °C
Temperatura di stoccaggio, intervallo
-50 ... 80 °C
Resistenza all'olio
EN 50363-10-2
Ritardante la fiamma
IEC/EN 60332-1-2; FT1; UL 1581 FT1
