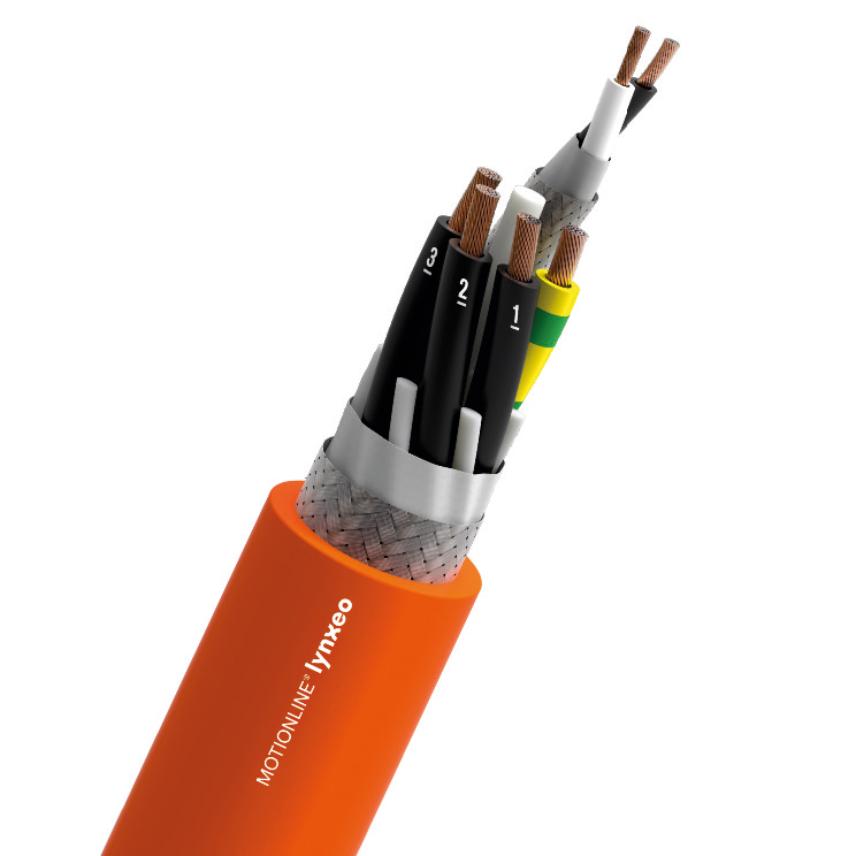

CAVI SERVO - SIEMENS STANDARD 6FX5008 POTENZA + SEGNALE
CAVI SERVO - SIEMENS STANDARD 6FX5008 POTENZA + SEGNALE
Cavi servo con coppietta di segnale in accordo allo standard SIEMENS 6FX5008 per installazioni fisse, guaina in PVC, schermati, resistenti all'olio, ritardanti la fiamma
Leggi di più(4G1,5+(2x1,5)C)C
Rif. Lynxeo 10553241
- Imballo: Tagliati a misura (m)
- Costruzione: (4G1.5 + (2x1.5)C)C
- Diametro esterno nominale del cavo: 10,0 mm
- Quantitativo rame: 165 kg/km
- Peso approssimativo del cavo: 195 kg/km
(4G2,5+(2x1,5)C)C
Rif. Lynxeo 10553233
- Imballo: Tagliati a misura (m)
- Costruzione: (4G1.5 + (2x1.5)C)C
- Diametro esterno nominale del cavo: 11,5 mm
- Quantitativo rame: 155 kg/km
- Peso approssimativo del cavo: 245 kg/km
(4G4 + (2x1,5)C)C
Rif. Lynxeo 10553224
- Imballo: Tagliati a misura (m)
- Costruzione: (4G4 + (2x1.5)C)C
- Diametro esterno nominale del cavo: 14,6 mm
- Quantitativo rame: 300 kg/km
- Peso approssimativo del cavo: 323 kg/km
(4G6 + (2x1,5)C)C
Rif. Lynxeo 10553213
- Imballo: Tagliati a misura (m)
- Costruzione: (4G6 + (2x1.5)C)C
- Diametro esterno nominale del cavo: 16,8 mm
- Quantitativo rame: 386 kg/km
- Peso approssimativo del cavo: 465 kg/km
Descrizione
Descrizione
Norme
-
ProductUL and CSA approval
Design
Conductor
Bare copper
Core insulation
from 1,5 to 6 mm²:
Polyolefin
Core stranding
Power cores stranded with fillers
Core identification
Power: Black num + Yellow / Green
Signal: Black - White
Shield
Total shield:
Tinned copper braid,
coverage >= 85%
Jacket
PVC
Colour:
Orange RAL 2003
Normative references
Oil resistant
IEC 50363-4-1
Flame retardant
IEC 60331-2-1; FT1; UL 1581; EN 50265-2-1
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Materiale del conduttore
Rame nudo
Isolamento
Poliolefina
Colore dell'isolamento
Alimentazione: Nero - Bianco marcatura U/L1/C/L+ V/L2 W/L3/D/L- Giallo/Verde; Segnale: Nero+Bianco
Formazione
nuclei di potenza e coppie di controllo a trefoli con riempitivo
Nastratura
Nastro in tessuto non tessuto
Schermatura
Treccia in rame stagnato - cop. ottica 85%
Guaina esterna
PVC
Colore della guaina esterna
Arancio RAL 2003
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U
0.6/1 kV
Tensione di prova
4000 V
Caratteristiche meccaniche
Caratteristiche meccaniche
Accelerazione massima
2 m/s²
Cicli di curvatura
.1 Mio.
Velocità di traslazione
30 m/min
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Campo d'applicazione
Fixed installations
Raggio di curvatura minimo per posa mobile
15 (xD)
Temperatura Operativa
-10 ... 80 °C
Temperatura di stoccaggio, intervallo
-20 ... 80 °C
Resistenza all'olio
EN 50363-4-1
Ritardante la fiamma
IEC/EN 60332-1-2; FT1; UL 1581 FT1
