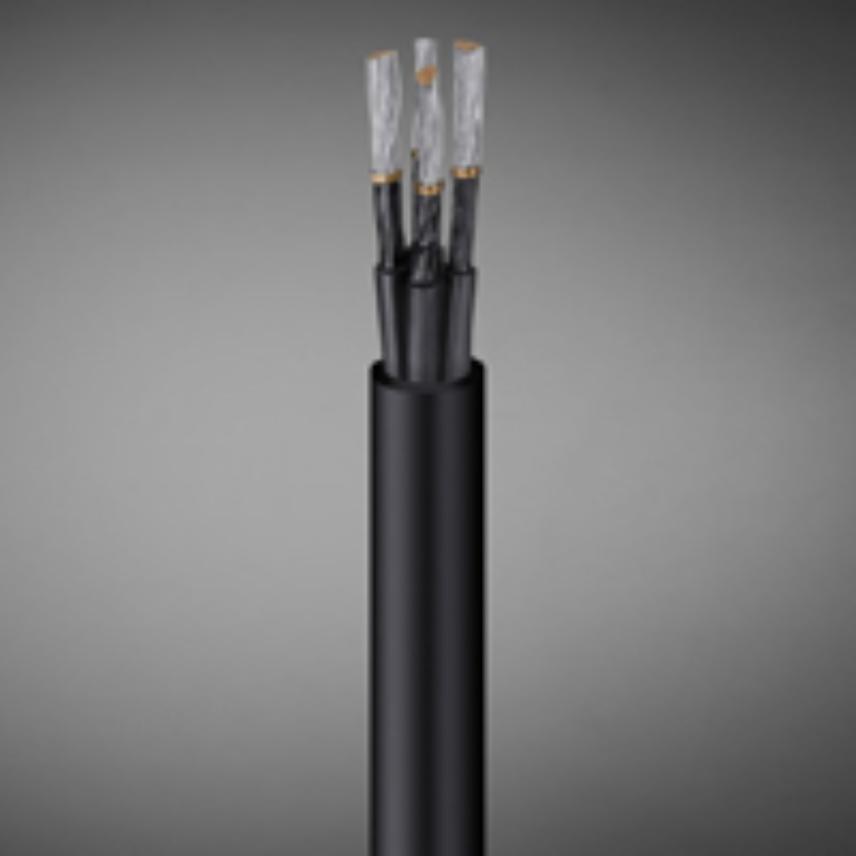

WINDLINK LV-RS (N)HXSLOE 0.6/1 kV
WINDLINK LV-RS (N)HXSLOE 0.6/1 kV
Torsion resistant low voltage cable for free hanging of max. 100 m
Leggi di più(N)HXCSLOE-JZ 4x1,5
Rif. Lynxeo
- Imballo: Bobina (1000m)
- Numero di anime: 4
- Sezione del conduttore del cavo: 1,5 mm²
- Diametro esterno nominale del cavo: 10,0 mm
- Peso approssimativo del cavo: 150 kg/km
(N)HXCSLOE-JZ 4x4
Rif. Lynxeo
- Imballo: Bobina (1000m)
- Numero di anime: 4
- Sezione del conduttore del cavo: 4 mm²
- Diametro esterno nominale del cavo: 13,5 mm
- Peso approssimativo del cavo: 300 kg/km
(N)HXCSLOE-JZ 5x2,5
Rif. Lynxeo
- Imballo: Bobina (1000m)
- Numero di anime: 5
- Sezione del conduttore del cavo: 2,5 mm²
- Diametro esterno nominale del cavo: 15,0 mm
- Peso approssimativo del cavo: 300 kg/km
(N)HXCSLOE-JZ 12x1,5
Rif. Lynxeo
- Imballo: Bobina (1000m)
- Numero di anime: 12
- Sezione del conduttore del cavo: 1,5 mm²
- Diametro esterno nominale del cavo: 16,0 mm
- Peso approssimativo del cavo: 400 kg/km
(N)HXCSLOE-JZ 12x2,5
Rif. Lynxeo
- Imballo: Bobina (1000m)
- Numero di anime: 12
- Sezione del conduttore del cavo: 2,5 mm²
- Diametro esterno nominale del cavo: 23,0 mm
- Peso approssimativo del cavo: 620 kg/km
(N)HXCSLOE-JZ 25x1
Rif. Lynxeo
- Imballo: Bobina (1000m)
- Numero di anime: 25
- Sezione del conduttore del cavo: 1 mm²
- Diametro esterno nominale del cavo: 20,0 mm
- Peso approssimativo del cavo: 550 kg/km
(N)HXCSLOE-JZ 25x0,75
Rif. Lynxeo
- Imballo: Bobina (1000m)
- Numero di anime: 25
- Sezione del conduttore del cavo: 0,75 mm²
- Diametro esterno nominale del cavo: 18,0 mm
- Peso approssimativo del cavo: 500 kg/km
(N)HXCSLOE-JZ 32x1,5
Rif. Lynxeo
- Imballo: Bobina (1000m)
- Numero di anime: 32
- Sezione del conduttore del cavo: 1,5 mm²
- Diametro esterno nominale del cavo: 26,0 mm
- Peso approssimativo del cavo: 950 kg/km
(N)HXCSLOE-JZ 42x1,5
Rif. Lynxeo
- Imballo: Bobina (1000m)
- Numero di anime: 42
- Sezione del conduttore del cavo: 1,5 mm²
- Diametro esterno nominale del cavo: 35,0 mm
- Peso approssimativo del cavo: 1700 kg/km
Descrizione
Descrizione
Norme
-
ProductEN 50363; HD 22-13; IEC 60228; IEC 60502
Applications
Low voltage loop cable WINDLINK LV-RS (N)HXSLOE was developed for special application conditions in wind turbines. The construction is torsion resistant by free hanging of max. 100 m. These cables are specified for medium mechanical stress and for operation under permanent influence of sea water and usage outdoor.
Resistance to
- permanent movement
- permanent vibrations
- compressive stress
- oil, EN60811-2-1, ASTM No.2, 24h at 100°C
- low smoke, IEC 61034, >50 %
- halogen-free IEC 60754
- permanent influence of sea water
- ozone influence, EN 60811-2-1 clause 8
- suitable for torsion of max. 6 counterclockwise rotations and min. free hanging up from 25 m
Design
Core
Conductor
- Copper, plain, flexible concentrically stranded circular
Insulation
- Extruded halogen-free rubber compound EI8 acc. to EN 50363-5
Outer Sheath
- Extruded halogen-free EVA compound EM8 acc. to EN 50363-6
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Senza alogeno
IEC 60754-2
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U (Um)
0,6/1 kV
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Ritardante la fiamma
EN 50265-2-1
Privo di silicone
Sì
Conforme RoHS (2002/95/CE)
Sì
Temperatura massima di servizio del conduttore
90 °C
Resistenza alle intemperie
Eccellente
Temperatura massima di cortocircuito del conduttore
250 °C
Risorse
Risorse
Documentazione
UL certificate
pdf — 676.6 kB
Vendita e consegna Informazioni
Inkjet marking e.g.: WINDLINK LV-RS (N)HXSLOE 0.6/1 kV I NEXANS I
