K27 ARMOURED 100/170V
K27 ARMOURED 100/170V
RATP Specification
CR1-C1-C2
Fire Resistant
Armoured
K27 ARMOURED 100/170V 1P0.9
Rif. Lynxeo 10141944
- Imballo: m (1000m)
- Sezione del conduttore del cavo: 0,9 mm²
- Numero di coppie: 1
- Diametro esterno max: 12,3 mm
- Peso approssimativo del cavo: 197 kg/km
K27 ARMOURED 100/170V 2P0.9
Rif. Lynxeo 10060691
- Imballo: m (1000m)
- Sezione del conduttore del cavo: 0,9 mm²
- Numero di coppie: 2
- Diametro esterno max: 12,7 mm
- Peso approssimativo del cavo: 232 kg/km
K27 ARMOURED 100/170V 15P0.9
Rif. Lynxeo 10176876
- Imballo: m (1000m)
- Sezione del conduttore del cavo: 0,9 mm²
- Numero di coppie: 15
- Diametro esterno max: 37,2 mm
- Peso approssimativo del cavo: 1238 kg/km
K27 ARMOURED 100/170V 2P1,2
Rif. Lynxeo 10280194
- Imballo: m (1000m)
- Sezione del conduttore del cavo: 1,2 mm²
- Numero di coppie: 2
- Diametro esterno max: 17,7 mm
- Peso approssimativo del cavo: 383 kg/km
K27 ARMOURED 100/170V 5P1,2
Rif. Lynxeo 10174887
- Imballo: m (1000m)
- Sezione del conduttore del cavo: 1,2 mm²
- Numero di coppie: 5
- Diametro esterno max: 25,7 mm
- Peso approssimativo del cavo: 828 kg/km
K27 ARMOURED 100/170V 15P1,2
Rif. Lynxeo 10163149
- Imballo: m (1000m)
- Sezione del conduttore del cavo: 1,2 mm²
- Numero di coppie: 15
- Diametro esterno max: 39,1 mm
- Peso approssimativo del cavo: 1679 kg/km
Descrizione
Descrizione
Norme
-
ProductIEC 60228; NF C32-310
-
TestNF C32-070/C1; NF C32-070/C2
Fire performance
- Flame retardant: According to RATP K20 specification
- Fire retardant : According to RATP K20 specification
- Fire resistant : According to RATP K20 specification
- Low smoke: According to RATP K20 specification
- Without Halogene: According to RATP K20 specification
- Low Toxicity: According to RATP K20 specification
- Low Corrosivity: According to RATP K20 specification

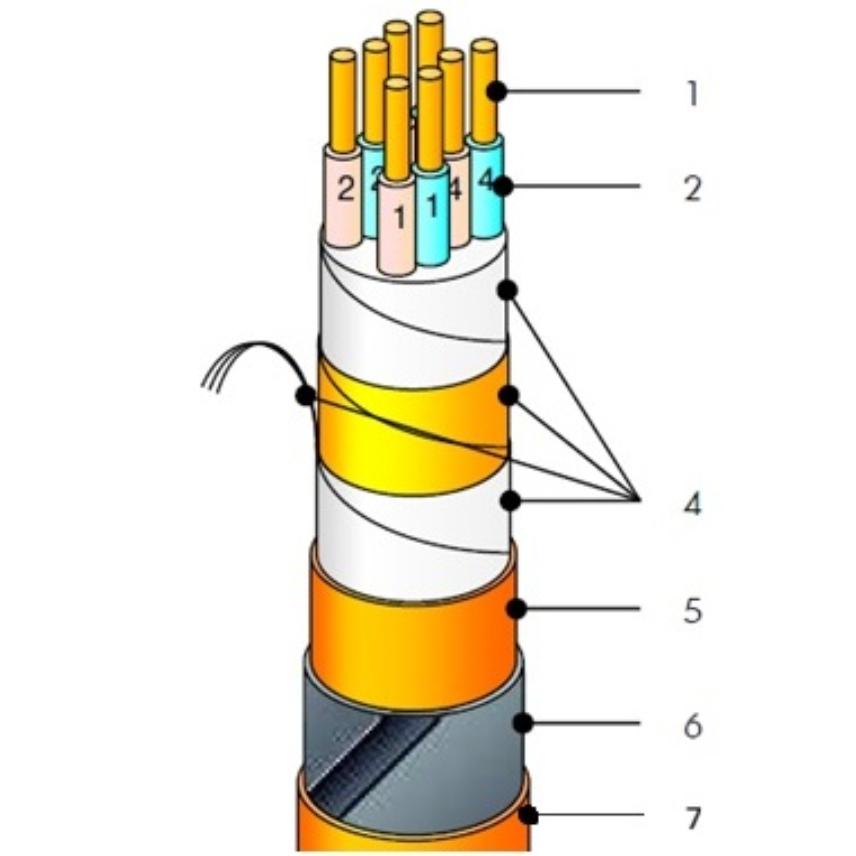

Design
- Conductor : Bare copper - Solid class 1
- Insulation : Silicone rubber
- Collective screen : Polyester tape/copper tape/tinned copper drain wire
- Inner sheath : Halogen free Polyolefin
- Armour : Steel tapes
- Outer sheath : Halogen free Polyolefin, Colour : orange
Core identification
Pair: white-blue
Each core printed with pair number
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Materiale del conduttore
Rame nudo
Tipo di conduttore
Solido, Classe 1
Materiale per l'isolamento
Silicone
Guaina interna
Poliolefine zero alogeni
Tipo di armatura
Nastri di acciaio
Guaina esterna
Poliolefina senza alogeni
Colore della guaina esterna
Arancio
Senza alogeno
IEC 60754-1
Caratteristiche meccaniche
Caratteristiche meccaniche
Resistenza meccanica all'impatto
Buona
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Temperatura Operativa
-20 ... 70 °C
Fumo
IEC 60754-2
Densita' fumo
IEC 61034-2
Fuoco ritardante
NFC 32070 C1
Ritardante la fiamma
NFC 32070 C2
Resistenza al fuoco
NF C 32-070 CR1
Resistenza ad interferenza elettromagnetica
Sì
Temperatura massima di servizio del conduttore
90 °C
Risorse
Risorse
Vendita e consegna Informazioni
Marking
K27 - 100/170 - Nber of paires & cross-section - ARME - MM/YY - NEXANS 279 - Manufacturing n° + metric marking
