FLAMEX® ETHERNET CABLES 100 Ω
FLAMEX® ETHERNET CABLES 100 Ω
FLAMEX
COMMUNICATION CABLES
FLAMEX® ETHERNET are intended for the train backbone and the connection to the different devices. They are designed to operate in harsh environmental conditions. FLAMEX® ETHERNET are designed to improve the protection against electromagnetic noises and provides the highest level of reliability and robustness required by the railway industry.
2PC912
Rif. Lynxeo 10263380 - Paese rif. 2PC912
- Imballo: Bobina (1000m)
- Tipo di cavo: CAT 5E
- Costruzione: 2 x (2 x 0.25²)
- Colore della guaina esterna: Nero
- Identificazione delle anime: A
- Diametro esterno nominale del cavo: 6,5 mm
- Peso approssimativo del cavo: 55 kg/km
- Temperatura operativa minima: -25 °C
2PK592
Rif. Lynxeo 10211641 - Paese rif. 2PK592
- Imballo: Bobina (1000m)
- Tipo di cavo: CAT 5E
- Costruzione: 2 x (2 x 0.50²)
- Colore della guaina esterna: Nero
- Identificazione delle anime: B
- Diametro esterno nominale del cavo: 9,7 mm
- Peso approssimativo del cavo: 120 kg/km
- Temperatura operativa minima: -25 °C
2PI232
Rif. Lynxeo 10171573 - Paese rif. 2PI232
- Imballo: Bobina (1000m)
- Tipo di cavo: CAT 5E
- Costruzione: 2 x (2 x 0.50²)
- Colore della guaina esterna: Nero
- Identificazione delle anime: B
- Diametro esterno nominale del cavo: 9,7 mm
- Peso approssimativo del cavo: 120 kg/km
- Temperatura operativa minima: -40 °C
2PI232
Rif. Lynxeo - Paese rif. 2PI232
- Imballo: Bobina (1000m)
- Tipo di cavo: CAT 5E
- Costruzione: 2 x (2 x 0.50²)
- Colore della guaina esterna: Nero
- Identificazione delle anime: B
- Diametro esterno nominale del cavo: 9,7 mm
- Peso approssimativo del cavo: 120 kg/km
- Temperatura operativa minima: -40 °C
2PK319
Rif. Lynxeo 10206077 - Paese rif. 2PK319
- Imballo: Bobina (1000m)
- Tipo di cavo: CAT 5E
- Costruzione: 4 x 0.25²
- Colore della guaina esterna: Blu
- Identificazione delle anime: C
- Diametro esterno nominale del cavo: 6,7 mm
- Peso approssimativo del cavo: 65 kg/km
- Temperatura operativa minima: -25 °C
2PK699
Rif. Lynxeo 10218857 - Paese rif. 2PK699
- Imballo: Bobina (1000m)
- Tipo di cavo: CAT 5E
- Costruzione: 4 x 0.25²
- Colore della guaina esterna: Blu
- Identificazione delle anime: C
- Diametro esterno nominale del cavo: 6,7 mm
- Peso approssimativo del cavo: 65 kg/km
- Temperatura operativa minima: -40 °C
2PK211
Rif. Lynxeo 10200793 - Paese rif. 2PK211
- Imballo: Bobina (1000m)
- Tipo di cavo: CAT 5E
- Costruzione: 4 x 0.50²
- Colore della guaina esterna: Blu
- Identificazione delle anime: C
- Diametro esterno nominale del cavo: 8,5 mm
- Peso approssimativo del cavo: 96 kg/km
- Temperatura operativa minima: -25 °C
2PK698
Rif. Lynxeo 10218856 - Paese rif. 2PK698
- Imballo: Bobina (1000m)
- Tipo di cavo: CAT 5E
- Costruzione: 4 x 0.50²
- Colore della guaina esterna: Blu
- Identificazione delle anime: C
- Diametro esterno nominale del cavo: 8,5 mm
- Peso approssimativo del cavo: 96 kg/km
- Temperatura operativa minima: -40 °C
2PM022
Rif. Lynxeo 10255286 - Paese rif. 2PM022
- Imballo: Bobina (1000m)
- Tipo di cavo: CAT 5E
- Costruzione: 4 x AWG 22/7 (0,34²)
- Colore della guaina esterna: Blu
- Identificazione delle anime: C
- Diametro esterno nominale del cavo: 6,5 mm
- Peso approssimativo del cavo: 62 kg/km
- Temperatura operativa minima: -25 °C
2PG229
Rif. Lynxeo 10146257 - Paese rif. 2PG229
- Imballo: Bobina (1000m)
- Tipo di cavo: CAT 5E
- Costruzione: 4 x AWG 22/7 (0,34²)
- Colore della guaina esterna: Nero
- Identificazione delle anime: D
- Diametro esterno nominale del cavo: 6,5 mm
- Peso approssimativo del cavo: 62 kg/km
- Temperatura operativa minima: -25 °C
2PM676
Rif. Lynxeo 10276147 - Paese rif. 2PM676
- Imballo: Bobina (1000m)
- Tipo di cavo: CAT 5E
- Costruzione: 4 x AWG 22/7 (0,34²)
- Colore della guaina esterna: Blu
- Identificazione delle anime: C
- Diametro esterno nominale del cavo: 6,5 mm
- Peso approssimativo del cavo: 62 kg/km
- Temperatura operativa minima: -40 °C
2PK847
Rif. Lynxeo 10225080 - Paese rif. 2PK847
- Imballo: Bobina (1000m)
- Tipo di cavo: CAT 5E
- Costruzione: 4 x AWG 22/7 (0,34²)
- Colore della guaina esterna: Nero
- Identificazione delle anime: D
- Diametro esterno nominale del cavo: 6,5 mm
- Peso approssimativo del cavo: 62 kg/km
- Temperatura operativa minima: -40 °C
2PN189
Rif. Lynxeo 10285695 - Paese rif. 2PN189
- Imballo: Bobina (1000m)
- Tipo di cavo: CAT 6A
- Costruzione: 4 x (2 x 0.25²)
- Colore della guaina esterna: Blu
- Identificazione delle anime: A
- Diametro esterno nominale del cavo: 8,5 mm
- Peso approssimativo del cavo: 80 kg/km
- Temperatura operativa minima: -40 °C
2PM577
Rif. Lynxeo - Paese rif. 2PM577
- Imballo: Bobina (1000m)
- Tipo di cavo: CAT 6A
- Costruzione: 4 x (2 x 0.25²)
- Colore della guaina esterna: Blu
- Identificazione delle anime: A
- Diametro esterno nominale del cavo: 8,5 mm
- Peso approssimativo del cavo: 80 kg/km
- Temperatura operativa minima: -40 °C
2PN260
Rif. Lynxeo 10285696 - Paese rif. 2PN260
- Imballo: Bobina (1000m)
- Tipo di cavo: CAT 6A
- Costruzione: 4 x (2 x 0.50²)
- Colore della guaina esterna: Blu
- Identificazione delle anime: A
- Diametro esterno nominale del cavo: 11,9 mm
- Peso approssimativo del cavo: 147 kg/km
- Temperatura operativa minima: -40 °C
2PM578
Rif. Lynxeo - Paese rif. 2PM578
- Imballo: Bobina (1000m)
- Tipo di cavo: CAT 6A
- Costruzione: 4 x (2 x 0.50²)
- Colore della guaina esterna: Blu
- Identificazione delle anime: A
- Diametro esterno nominale del cavo: 11,9 mm
- Peso approssimativo del cavo: 147 kg/km
- Temperatura operativa minima: -40 °C
2PM615
Rif. Lynxeo 10272118 - Paese rif. 2PM615
- Imballo: Bobina (1000m)
- Tipo di cavo: CAT 7
- Costruzione: 4 x (2 x 0.25²)
- Colore della guaina esterna: Blu
- Identificazione delle anime: A
- Diametro esterno nominale del cavo: 8,5 mm
- Peso approssimativo del cavo: 82 kg/km
- Temperatura operativa minima: -40 °C
2PM622
Rif. Lynxeo 10271919 - Paese rif. 2PM622
- Imballo: Bobina (1000m)
- Tipo di cavo: CAT 7
- Costruzione: 4 x (2 x AWG 24/7)
- Colore della guaina esterna: Nero
- Identificazione delle anime: A
- Diametro esterno nominale del cavo: 8,1 mm
- Peso approssimativo del cavo: 71 kg/km
- Temperatura operativa minima: -40 °C
2PM697
Rif. Lynxeo 10273639 - Paese rif. 2PM697
- Imballo: Bobina (1000m)
- Tipo di cavo: CAT 7
- Costruzione: 4 x (2 x AWG 26/7)
- Colore della guaina esterna: Nero
- Identificazione delle anime: A
- Diametro esterno nominale del cavo: 7,1 mm
- Peso approssimativo del cavo: 55 kg/km
- Temperatura operativa minima: -40 °C
2PM617
Rif. Lynxeo 10272559 - Paese rif. 2PM617
- Imballo: Bobina (1000m)
- Tipo di cavo: CAT 7A
- Costruzione: 4 x (2 x 0.25²)
- Colore della guaina esterna: Nero
- Identificazione delle anime: A
- Diametro esterno nominale del cavo: 8,5 mm
- Peso approssimativo del cavo: 85 kg/km
- Temperatura operativa minima: -40 °C
Descrizione
Descrizione
Norme
-
ProductEN 45545-2 (HL3); EN 50264-1

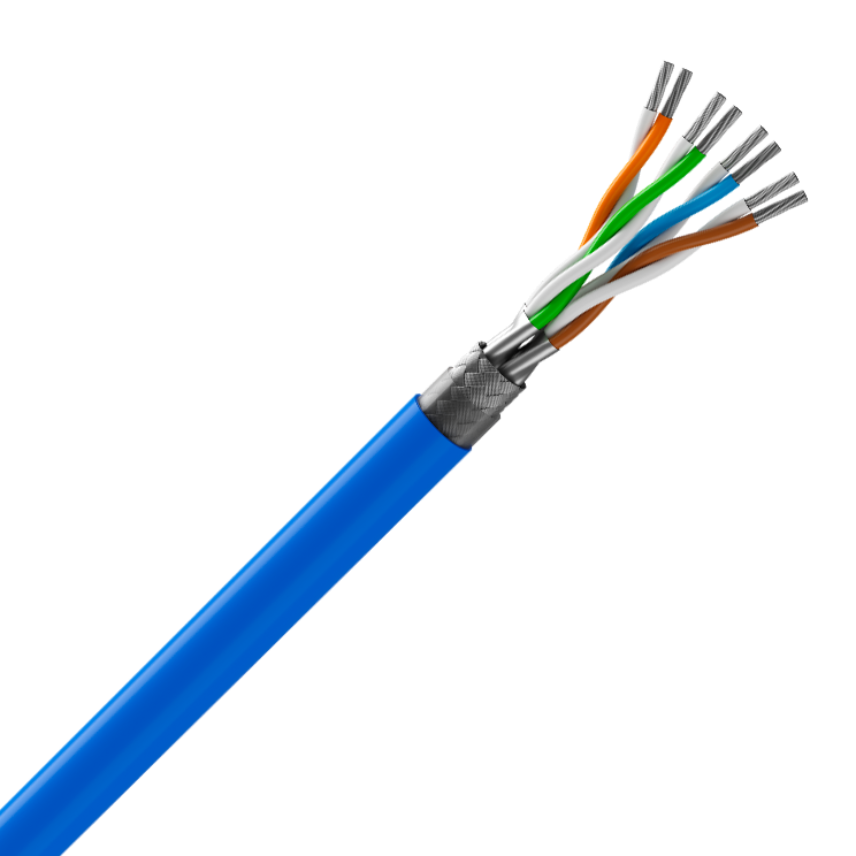

DESIGN
1. Conductor
Stranded tinned copper
2. Insulation
Polyethylene (PE)
Quad or Pairs assemblies
3. Screen
Tinned copper braid
Separator tape
4. Outer sheath
Cross-linked material EM 104 or EM 101 acc. EN 50264-1
Oil, diesel, ozone and UV resistant
Colour: black or blue
Example of marking: FLAMEX 239 - [4(2xAWG26/19 10Gigabit CAT7)]M S - EDE XXXX - week/year / batch number
ADDITIONAL INFORMATION
- Bending radius:
- Static use: 5 x outer cable diameter
- For installation and occasional movements: 10 x outer cable diameter
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Risorse
Risorse
Vendita e consegna Informazioni
A: Color coding for pairs
N°1: white + blue
N°2: white + orange
N°3: white + green
N°4: white + brown
B: Color coding for pairs: N°1: white + blue N°2: yellow + orange
C: Color coding for quads: N°1: white + blue N°2: yellow + orange
D: Color coding for quads: N°1: white + yellow N°2: red + black
