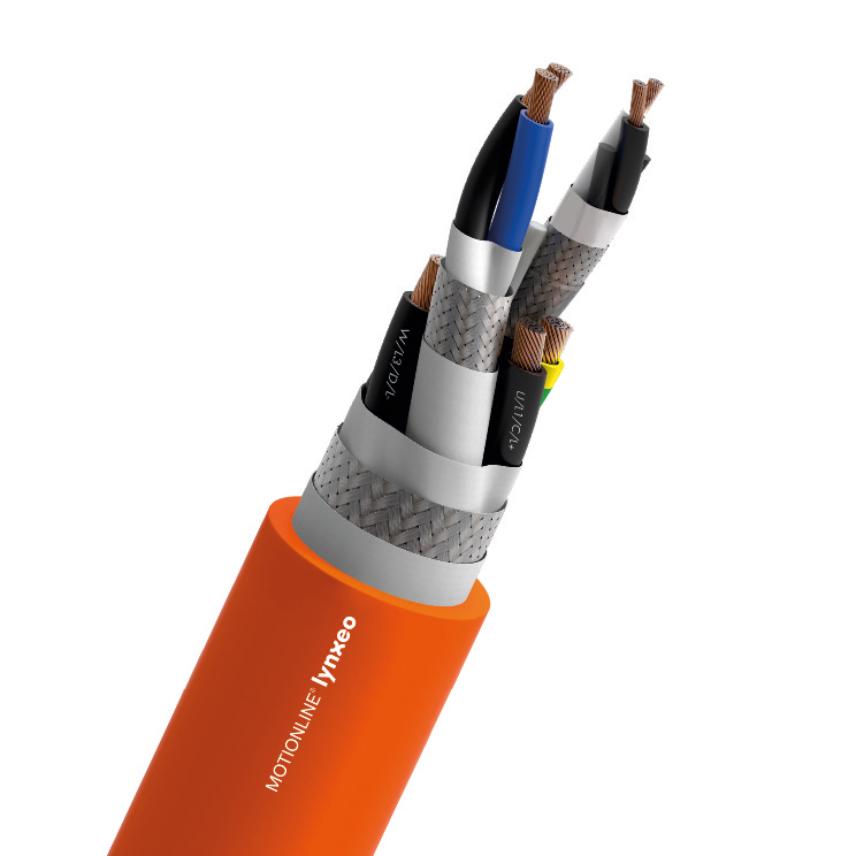

HYBRID CABLES ACC. TO SICK HIPERFACE DSL® STANDARD PUR
HYBRID CABLES ACC. TO SICK HIPERFACE DSL® STANDARD PUR
Hybrid cables for servo motors for extremely dynamic applications MOTIONLINE® PREMIUM
Lee másDescripción
Descripción
Estándares
-
ProductoUL and CSA approval
Hybrid cables for servo motors for extremely dynamic applications; PUR Jacket; screened, resistant to oils and coolants, notch resistant, flame retardant, resistant to hydrolysis and microbes, PVC- and halogen-free.
Características
Características
Características de construcción
Características de construcción
Construction type
(4G0.75+(2x0.35)C+(2xAWG26)C)C
Material del conductor
Bending-resistant conductor with bare copper wires
Aislamiento
TPM with very low capacitance
Insulation colour
Power: 3 black cores with marking U/L1/C/L+ // V/L2 // W/L3/D/L- // 1 core green-yellow; Control pair 1:black - white with numbers 5+6; Control pair 2: white and blue
Formación
power cores and control pairs stranded with filler
Individual screen
Signal shield: Tinned copper braid, coverage >=80%
Pantalla
Tinned copper braid coverage > 85%
Cubierta interior
TPE compound, optimized for drag chain use
Cubierta exterior
PUR
Color de cubierta
Orange RAL 2003
Libre de halógenos
Sí
Características dimensionales
Características dimensionales
Diámetro exterior
- mm
Contenido de cobre
- kg/km
Peso aproximado
- kg/km
Características eléctricas
Características eléctricas
Rated Voltage Uo/U
0.6/1 kV
Test voltage
4000 V
Características mecánicas
Características mecánicas
Bending cycles
5 Mio.
Maximum acceleration
50 m/s²
Speed
300 m/min
Características de uso
Características de uso
Campo de aplicación
Dynamic
Minimum dynamic operating bending radius
7,5 (xD)
Temperatura ambiente de utilización (rango)
-30 ... 80 °C
Temperatura de almacenamiento (rango)
-50 ... 80 °C
Resistencia a aceites
DIN EN 50363-10-2 & DIN EN 60811-404
No propagación de la llama
IEC 60332-1-2; UL 1581 FT1
