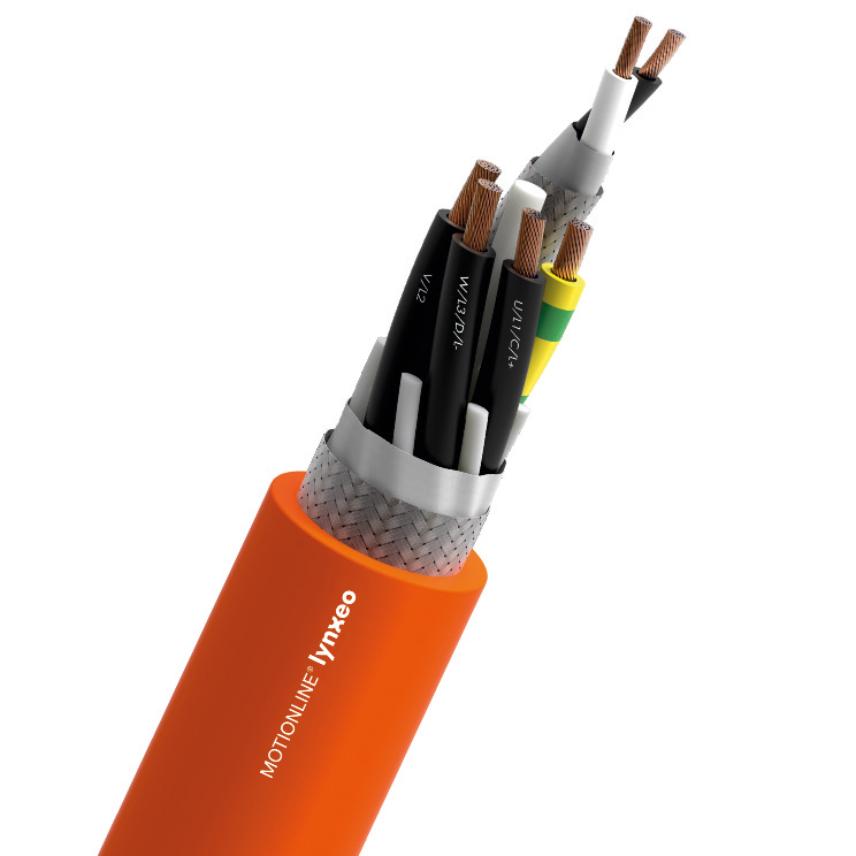

AP32 VGRE MOTIONLINE® ADVANCED - SERVO CABLES ACC. TO LENZE STANDARD
AP32 VGRE MOTIONLINE® ADVANCED - SERVO CABLES ACC. TO LENZE STANDARD
servo cables according to Lenze standard for dynamic applicatios, PUR jacket, shielded, resistant to oils, flame retardant
Lee más(4G1,0 + (2x0,5)C)C
Lynxeo ref. 10552707 - País de referencia 13-EBE17Z06P-A1
- Embalaje: Cut to length (m)
- Construction type: (4G1 + (2x0.5)C)C
- Aislamiento: Polyolefin
- Diámetro exterior : 10 mm
- Contenido de cobre: 91 kg/km
- Peso aproximado: 141 kg/km
(4G1,5 + (2x0,5)C)C
Lynxeo ref. 10552703 - País de referencia 13-EBE15Z06P-A1
- Embalaje: Cut to length (m)
- Construction type: (4G1.5 + (2x0.5)C)C
- Aislamiento: Polyolefin
- Diámetro exterior : 11,5 mm
- Contenido de cobre: 106 kg/km
- Peso aproximado: 186 kg/km
(4G2,5 + (2x0,5)C)C
Lynxeo ref. - País de referencia 13-EBE13Z06P-A1
- Embalaje: Bobina (1000m)
- Construction type: (4G2.5 + (2x0.5)C)C
- Aislamiento: Polyolefin
- Diámetro exterior : 13,2 mm
- Contenido de cobre: 153 kg/km
- Peso aproximado: 246 kg/km
(4G4 + (2x1,0)C)C
Lynxeo ref. - País de referencia 13-EBE11Z06P-A1
- Embalaje: Bobina (1000m)
- Construction type: (4G4 + (2x1.0)C)C
- Aislamiento: Polyester
- Diámetro exterior : 14,6 mm
- Contenido de cobre: 235 kg/km
- Peso aproximado: 373 kg/km
(4G6 + (2x1,0)C)C
Lynxeo ref. - País de referencia 13-EBE09Z06P-A1
- Embalaje: Bobina (1000m)
- Construction type: (4G6 + (2x1.0)C)C
- Aislamiento: Polyester
- Diámetro exterior : 16,8 mm
- Contenido de cobre: 349 kg/km
- Peso aproximado: 477 kg/km
(4G10 + (2x1,0)C)C
Lynxeo ref. - País de referencia 13-EBE07Z06P-A1
- Embalaje: Bobina (1000m)
- Construction type: (4G10 + (2x1.0)C)C
- Aislamiento: Polyester
- Diámetro exterior : 20,1 mm
- Contenido de cobre: 537 kg/km
- Peso aproximado: 710 kg/km
Descripción
Descripción
Estándares
-
ProductoUL and CSA approval
Design
Conductor
Bare copper
Core insulation
from 1 to 2,5 mm²:
Polyolefin
from 4 to 10 mm²:
Polyester
Core stranding
Power cores and
signal pair stranded
with fillers
Core identification
Power: Black num
+ Yellow/Green
Signal: Black + White
Shield
Total shield:
Tinned copper braid,
coverage >= 80%
Jacket
PUR
Colour:
Orange RAL 2003
Normative references
Oil resistant
IEC 50363-4-1
Flame retardant
IEC 60331-1-2; FT1; UL 1581; EN 50265-2-1
Características
Características
Características de construcción
Características de construcción
Material del conductor
Cobre desnudo
Insulation colour
Power: Black num 1-3 + Green/Yellow; Signal: Black-White
Formación
power cores and control pairs stranded with filler
Taping
Non woven tape
Shielding
80% tinned copper braid coverage
Cubierta exterior
PUR
Color de cubierta
Orange RAL 2003
Libre de halógenos
Sí
Características eléctricas
Características eléctricas
Rated Voltage Uo/U
0.6/1 kV
Test voltage
4000 V
Características mecánicas
Características mecánicas
Bending cycles
2.5 Mio.
Speed
180 m/min
Maximum acceleration
10 m/s²
Características de uso
Características de uso
Campo de aplicación
Dynamic
Temperatura ambiente de utilización (rango)
-5 ... 80 °C
Temperatura de almacenamiento (rango)
-30 ... 80 °C
Minimum dynamic operating bending radius
10 (xD)
Resistencia a aceites
EN 50363-10-2
No propagación de la llama
IEC/EN 60332-1-2; FT1; UL 1581 FT1
