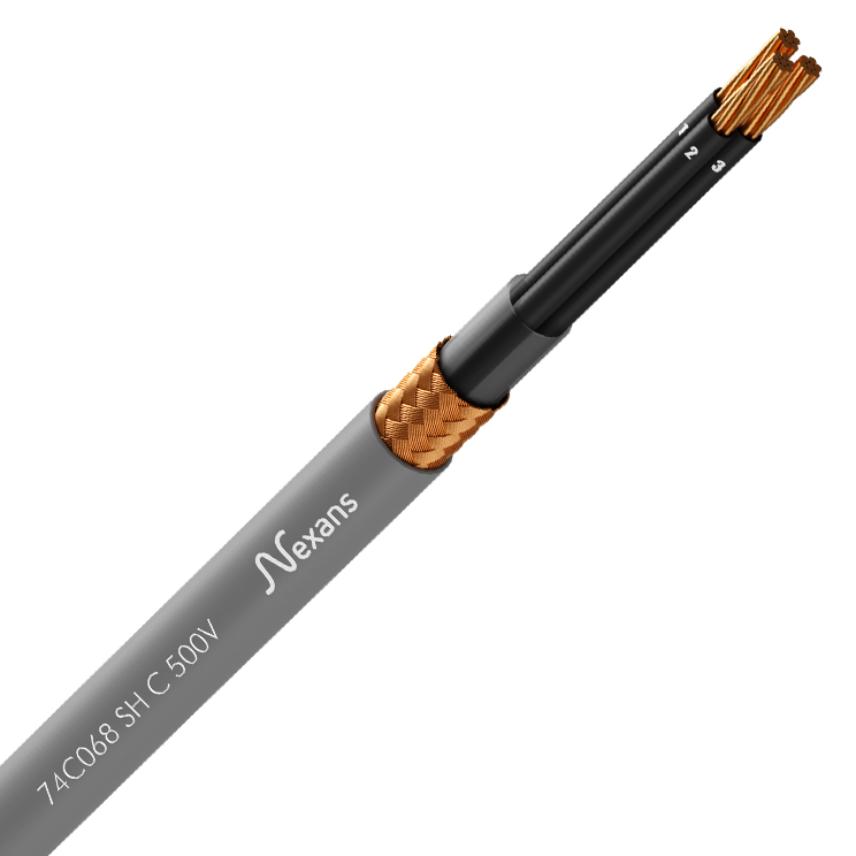

74C068 SH C 500V ... Cu2/5 K3 EG NA
74C068 SH C 500V ... Cu2/5 K3 EG NA
- CST 74C068
- Quality insurance according to RCC-E
- Zero halogen (SH)
- Control cables 0.3/0.5(0.6)kV
- Cables installed outside of the containment area (K3)
- Overall Screen (EG)
- Unarmoured (NA)
74C068 SH C 500V 2x0.5 Cu2 K3 EG NA
Nexans ref. 10176353
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 0,5 mm²
- Número de conductores: 2
- Resistencia máxima del conductor en CC a 20º C: 36 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 45,900 Ohm/km
- Reactance at 50 Hz: 0,112 Ohm/km
- Short Circuit Current 0,3 s Max : 0,13 kA
- Short Circuit Current 1 s Max : 0,07 kA
- Impedance at 50 Hz : 36 Ohm
- Voltage Drop: 73,6 V/A.km
- Calorific Power: 0,9 MJ/m
74C068 SH C 500V 3x0.5 Cu2 K3 EG NA
Nexans ref. 10176354
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 0,5 mm²
- Número de conductores: 3
- Resistencia máxima del conductor en CC a 20º C: 36 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 45,900 Ohm/km
- Reactance at 50 Hz: 0,112 Ohm/km
- Short Circuit Current 0,3 s Max : 0,13 kA
- Short Circuit Current 1 s Max : 0,07 kA
- Impedance at 50 Hz : 36 Ohm
- Voltage Drop: 73,6 V/A.km
- Calorific Power: 1 MJ/m
74C068 SH C 500V 4x0.5 Cu2 K3 EG NA
Nexans ref. 10176355
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 0,5 mm²
- Número de conductores: 4
- Resistencia máxima del conductor en CC a 20º C: 36 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 45,900 Ohm/km
- Reactance at 50 Hz: 0,112 Ohm/km
- Short Circuit Current 0,3 s Max : 0,13 kA
- Short Circuit Current 1 s Max : 0,07 kA
- Impedance at 50 Hz : 36 Ohm
- Voltage Drop: 73,6 V/A.km
- Calorific Power: 1,1 MJ/m
74C068 SH C 500V 7x0.5 Cu2 K3 EG NA
Nexans ref. 10176357
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 0,5 mm²
- Número de conductores: 7
- Resistencia máxima del conductor en CC a 20º C: 36 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 45,900 Ohm/km
- Reactance at 50 Hz: 0,112 Ohm/km
- Short Circuit Current 0,3 s Max : 0,13 kA
- Short Circuit Current 1 s Max : 0,07 kA
- Impedance at 50 Hz : 36 Ohm
- Voltage Drop: 73,6 V/A.km
- Calorific Power: 1,5 MJ/m
74C068 SH C 500V 8x0.5 Cu2 K3 EG NA
Nexans ref. 10242937
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 0,5 mm²
- Número de conductores: 8
- Resistencia máxima del conductor en CC a 20º C: 36 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 45,900 Ohm/km
- Reactance at 50 Hz: 0,112 Ohm/km
- Short Circuit Current 0,3 s Max : 0,13 kA
- Short Circuit Current 1 s Max : 0,07 kA
- Impedance at 50 Hz : 36 Ohm
- Voltage Drop: 73,6 V/A.km
- Calorific Power: 1,2 MJ/m
74C068 SH C 500V 12x0.5 Cu2 K3 EG NA
Nexans ref. 10176360
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 0,5 mm²
- Número de conductores: 12
- Resistencia máxima del conductor en CC a 20º C: 36 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 45,900 Ohm/km
- Reactance at 50 Hz: 0,112 Ohm/km
- Short Circuit Current 0,3 s Max : 0,13 kA
- Short Circuit Current 1 s Max : 0,07 kA
- Impedance at 50 Hz : 36 Ohm
- Voltage Drop: 73,6 V/A.km
- Calorific Power: 2,9 MJ/m
74C068 SH C 500V 14x0.5 Cu2 K3 EG NA
Nexans ref. 10176361
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 0,5 mm²
- Número de conductores: 14
- Resistencia máxima del conductor en CC a 20º C: 36 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 45,900 Ohm/km
- Reactance at 50 Hz: 0,112 Ohm/km
- Short Circuit Current 0,3 s Max : 0,13 kA
- Short Circuit Current 1 s Max : 0,07 kA
- Impedance at 50 Hz : 36 Ohm
- Voltage Drop: 73,6 V/A.km
- Calorific Power: 3,1 MJ/m
74C068 SH C 500V 19x0.5 Cu2 K3 EG NA
Nexans ref. 10176362
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 0,5 mm²
- Número de conductores: 19
- Resistencia máxima del conductor en CC a 20º C: 36 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 45,900 Ohm/km
- Reactance at 50 Hz: 0,112 Ohm/km
- Short Circuit Current 0,3 s Max : 0,13 kA
- Short Circuit Current 1 s Max : 0,07 kA
- Impedance at 50 Hz : 36 Ohm
- Voltage Drop: 73,6 V/A.km
- Calorific Power: 4,1 MJ/m
74C068 SH C 500V 24x0.5 Cu2 K3 EG NA
Nexans ref. 10195024
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 0,5 mm²
- Número de conductores: 24
- Resistencia máxima del conductor en CC a 20º C: 36 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 45,900 Ohm/km
- Reactance at 50 Hz: 0,112 Ohm/km
- Short Circuit Current 0,3 s Max : 0,13 kA
- Short Circuit Current 1 s Max : 0,07 kA
- Impedance at 50 Hz : 36 Ohm
- Voltage Drop: 73,6 V/A.km
- Calorific Power: 5,7 MJ/m
74C068 SH C 500V 27x0.5 Cu2 K3 EG NA
Nexans ref. 10176363
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 0,5 mm²
- Número de conductores: 27
- Resistencia máxima del conductor en CC a 20º C: 36 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 45,900 Ohm/km
- Reactance at 50 Hz: 0,112 Ohm/km
- Short Circuit Current 0,3 s Max : 0,13 kA
- Short Circuit Current 1 s Max : 0,07 kA
- Impedance at 50 Hz : 36 Ohm
- Voltage Drop: 73,6 V/A.km
- Calorific Power: 5,6 MJ/m
74C068 SH C 500V 37x0.5 Cu2 K3 EG NA
Nexans ref. 10176364
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 0,5 mm²
- Número de conductores: 37
- Resistencia máxima del conductor en CC a 20º C: 36 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 45,900 Ohm/km
- Reactance at 50 Hz: 0,112 Ohm/km
- Short Circuit Current 0,3 s Max : 0,13 kA
- Short Circuit Current 1 s Max : 0,07 kA
- Impedance at 50 Hz : 36 Ohm
- Voltage Drop: 73,6 V/A.km
- Calorific Power: 7,2 MJ/m
74C068 SH C 500V 37x0.5 Cu5 K3 EG NA
Nexans ref. 10176377
- Embalaje: Cut to length (m)
- Type of conductor: Flexible, Classe 5
- Sección del conductor: 0,5 mm²
- Número de conductores: 37
- Resistencia máxima del conductor en CC a 20º C: 39 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 49,700 Ohm/km
- Reactance at 50 Hz: 0,112 Ohm/km
- Short Circuit Current 0,3 s Max : 0,13 kA
- Short Circuit Current 1 s Max : 0,07 kA
- Impedance at 50 Hz : 39 Ohm
- Voltage Drop: 79,7 V/A.km
- Calorific Power: 7,5 MJ/m
74C068 SH C 500V 48x0.5 Cu2 K3 EG NA
Nexans ref. 10239775
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 0,5 mm²
- Número de conductores: 48
- Resistencia máxima del conductor en CC a 20º C: 36 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 45,900 Ohm/km
- Reactance at 50 Hz: 0,112 Ohm/km
- Short Circuit Current 0,3 s Max : 0,13 kA
- Short Circuit Current 1 s Max : 0,07 kA
- Impedance at 50 Hz : 36 Ohm
- Voltage Drop: 73,6 V/A.km
- Calorific Power: 8,5 MJ/m
74C068 SH C 500V 2x1 Cu2 K3 EG NA
Nexans ref. 10176304 - País de referencia 01272415
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1 mm²
- Número de conductores: 2
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 36,9 V/A.km
- Calorific Power: 1,1 MJ/m
74C068 SH C 500V 3x1 Cu2 K3 EG NA
Nexans ref. 10176307 - País de referencia 01272416
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1 mm²
- Número de conductores: 3
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 36,9 V/A.km
- Calorific Power: 1,2 MJ/m
74C068 SH C 500V 3x1 Cu5 K3 EG NA
Nexans ref. 10178574
- Embalaje: Cut to length (m)
- Type of conductor: Flexible, Classe 5
- Sección del conductor: 1 mm²
- Número de conductores: 3
- Resistencia máxima del conductor en CC a 20º C: 19,5 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 24,800 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 19,5 Ohm
- Voltage Drop: 39,8 V/A.km
- Calorific Power: 1,2 MJ/m
74C068 SH C 500V 4x1 Cu2 K3 EG NA
Nexans ref. 10176309 - País de referencia 01272417
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1 mm²
- Número de conductores: 4
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 36,9 V/A.km
- Calorific Power: 1,4 MJ/m
74C068 SH C 500V 4x1 Cu5 K3 EG NA
Nexans ref. 10194810
- Embalaje: Cut to length (m)
- Type of conductor: Flexible, Classe 5
- Sección del conductor: 1 mm²
- Número de conductores: 4
- Resistencia máxima del conductor en CC a 20º C: 19,5 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 24,800 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 19,5 Ohm
- Voltage Drop: 39,8 V/A.km
- Calorific Power: 1,4 MJ/m
74C068 SH C 500V 7x1 Cu2 K3 EG NA
Nexans ref. 10176313 - País de referencia 01272418
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1 mm²
- Número de conductores: 7
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 36,9 V/A.km
- Calorific Power: 2 MJ/m
74C068 SH C 500V 9x1 Cu2 K3 EG NA
Nexans ref. 10176315
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1 mm²
- Número de conductores: 9
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 36,9 V/A.km
- Calorific Power: 2,8 MJ/m
74C068 SH C 500V 12x1 Cu2 K3 EG NA
Nexans ref. 10176317 - País de referencia 01272419
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1 mm²
- Número de conductores: 12
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 36,9 V/A.km
- Calorific Power: 3,4 MJ/m
74C068 SH C 500V 12x1 Cu5 K3 EG NA
Nexans ref. 10194811
- Embalaje: Cut to length (m)
- Type of conductor: Flexible, Classe 5
- Sección del conductor: 1 mm²
- Número de conductores: 12
- Resistencia máxima del conductor en CC a 20º C: 19,5 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 24,800 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 19,5 Ohm
- Voltage Drop: 39,8 V/A.km
- Calorific Power: 3,5 MJ/m
74C068 SH C 500V 14x1 Cu2 K3 EG NA
Nexans ref. 10176319
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1 mm²
- Número de conductores: 14
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 36,9 V/A.km
- Calorific Power: 4 MJ/m
74C068 SH C 500V 19x1 Cu2 K3 EG NA
Nexans ref. 10176321 - País de referencia 01272420
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1 mm²
- Número de conductores: 19
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 36,9 V/A.km
- Calorific Power: 5,1 MJ/m
74C068 SH C 500V 19x1 Cu5 K3 EG NA
Nexans ref. 10194812
- Embalaje: Cut to length (m)
- Type of conductor: Flexible, Classe 5
- Sección del conductor: 1 mm²
- Número de conductores: 19
- Resistencia máxima del conductor en CC a 20º C: 19,5 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 24,800 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 19,5 Ohm
- Voltage Drop: 39,8 V/A.km
- Calorific Power: 5,2 MJ/m
74C068 SH C 500V 24x1 Cu2 K3 EG NA
Nexans ref. 10265106
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1 mm²
- Número de conductores: 24
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 36,9 V/A.km
- Calorific Power: 6,6 MJ/m
74C068 SH C 500V 27x1 Cu2 K3 EG NA
Nexans ref. 10176323 - País de referencia 01272421
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1 mm²
- Número de conductores: 27
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 36,9 V/A.km
- Calorific Power: 7,3 MJ/m
74C068 SH C 500V 37x1 Cu2 K3 EG NA
Nexans ref. 10176325 - País de referencia 01272422
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1 mm²
- Número de conductores: 37
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 36,9 V/A.km
- Calorific Power: 9,1 MJ/m
74C068 SH C 500V 48x1 Cu2 K3 EG NA
Nexans ref. 10176327
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1 mm²
- Número de conductores: 48
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 36,9 V/A.km
- Calorific Power: 10,7 MJ/m
74C068 SH C 500V 2x1.5 Cu2 K3 EG NA
Nexans ref. 10176329 - País de referencia 01272423
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1,5 mm²
- Número de conductores: 2
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,094 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 24,8 V/A.km
- Calorific Power: 1,2 MJ/m
74C068 SH C 500V 3x1.5 Cu2 K3 EG NA
Nexans ref. 10176331 - País de referencia 01272424
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1,5 mm²
- Número de conductores: 3
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,094 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 24,8 V/A.km
- Calorific Power: 1,3 MJ/m
74C068 SH C 500V 3G1.5 Cu2 K3 EG NA
Nexans ref. 10225541
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1,5 mm²
- Número de conductores: 3
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,094 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 24,8 V/A.km
- Calorific Power: 1,3 MJ/m
74C068 SH C 500V 4x1.5 Cu2 K3 EG NA
Nexans ref. 10176333 - País de referencia 01272425
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1,5 mm²
- Número de conductores: 4
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,094 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 24,8 V/A.km
- Calorific Power: 1,5 MJ/m
74C068 SH C 500V 5G1.5 Cu2 K3 EG NA
Nexans ref. 10225540
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1,5 mm²
- Número de conductores: 5
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,094 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 24,8 V/A.km
- Calorific Power: 1,8 MJ/m
74C068 SH C 500V 7x1.5 Cu2 K3 EG NA
Nexans ref. 10176337 - País de referencia 01272426
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1,5 mm²
- Número de conductores: 7
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,094 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 24,8 V/A.km
- Calorific Power: 2,2 MJ/m
74C068 SH C 500V 9x1.5 Cu2 K3 EG NA
Nexans ref. 10176339
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1,5 mm²
- Número de conductores: 9
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,094 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 24,8 V/A.km
- Calorific Power: 3,1 MJ/m
74C068 SH C 500V 12x1.5 Cu2 K3 EG NA
Nexans ref. 10176341 - País de referencia 01272427
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1,5 mm²
- Número de conductores: 12
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,094 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 24,8 V/A.km
- Calorific Power: 3,9 MJ/m
74C068 SH C 500V 19x1.5 Cu2 K3 EG NA
Nexans ref. 10176345
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1,5 mm²
- Número de conductores: 19
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,094 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 24,8 V/A.km
- Calorific Power: 5,7 MJ/m
74C068 SH C 500V 27x1.5 Cu2 K3 EG NA
Nexans ref. 10176347
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1,5 mm²
- Número de conductores: 27
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,094 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 24,8 V/A.km
- Calorific Power: 8 MJ/m
74C068 SH C 500V 37x1.5 Cu2 K3 EG NA
Nexans ref. 10176349
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1,5 mm²
- Número de conductores: 37
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,094 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 24,8 V/A.km
- Calorific Power: 10,2 MJ/m
74C068 SH C 500V 48x2.5 Cu2 K3 EG NA
Nexans ref. 10265107
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 2,5 mm²
- Número de conductores: 48
- Resistencia máxima del conductor en CC a 20º C: 7,41 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 9,440 Ohm/km
- Reactance at 50 Hz: 0,09 Ohm/km
- Short Circuit Current 0,3 s Max : 0,65 kA
- Short Circuit Current 1 s Max : 0,36 kA
- Impedance at 50 Hz : 7,41 Ohm
- Voltage Drop: 15,2 V/A.km
- Calorific Power: 13,5 MJ/m
74C068 SH C 500V 2x6 Cu2 K3 EG NA
Nexans ref. 10222188
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 6 mm²
- Número de conductores: 2
- Resistencia máxima del conductor en CC a 20º C: 3,08 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 3,920 Ohm/km
- Reactance at 50 Hz: 0,083 Ohm/km
- Short Circuit Current 0,3 s Max : 1,6 kA
- Short Circuit Current 1 s Max : 0,86 kA
- Impedance at 50 Hz : 3,08 Ohm
- Voltage Drop: 6,4 V/A.km
- Calorific Power: 2 MJ/m
74C068 SH C 500V 4x6 Cu2 K3 EG NA
Nexans ref. 10203612
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 6 mm²
- Número de conductores: 4
- Resistencia máxima del conductor en CC a 20º C: 3,08 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 3,920 Ohm/km
- Reactance at 50 Hz: 0,083 Ohm/km
- Short Circuit Current 0,3 s Max : 1,6 kA
- Short Circuit Current 1 s Max : 0,86 kA
- Impedance at 50 Hz : 3,08 Ohm
- Voltage Drop: 6,4 V/A.km
- Calorific Power: 3,4 MJ/m
Descripción
Descripción
Estándares
-
ProductIEC 60228
-
TestIEC 60332-3-23; IEC 60754-1; IEC 61034-2; NF C32-070/C1
Applications
These control cables alllow connection to a variety of industrial equipement from control room. Many of them require anti-inductive screen (EMI).
Construction
Conductor:
- Stranded (class 2) or flexible (class 5) plain copper
Insulation:
- Zero halogen (SH), cross linked
Assembling:
- Polyester tape (optional)
Overall screen:
- Copper wire braid (CWB) R ≥ 80%
Outer sheath:
- Low smoke, zero halogen (LSZH)
- Colour: Grey
Core identification
Black cores printed with white numbers
Optional: with Y/G core
Características
Características
Características de construcción
Características de construcción
Material del conductor
Plain copper
Aislamiento
Halogen-free
Pantalla
Copper Braid
Cubierta exterior
LSZH
Libre de halógenos
IEC 60754-1; IEC 60754-2
Características de uso
Características de uso
Temperatura ambiente de utilización (rango)
-20 ... 60 °C
Densidad de los humos
EN/IEC 61034-2
No propagador del incendio
NF C 32070 C1; IEC 60332-3-24 (cat.B)
Resistencia a interferencias electromagnéticas
Sí
Resistencia a radiaciones ultravioletas
Sí
Life cycle 60years
Yes
Temperatura máxima del conductor
90 °C
Nuclear Classification
Class 1 E Non LOCA/K3
Recursos
Recursos
Documentación
Selling & delivery Information
Minimum bending radius:
10 x outer diameter
To be doubled during laying operations
Marking
NEXANS 279 Nber of cores & cross-section Cu EG CST 74 C 068 K3 SH 0.3/0.5 (0.6) kV YYYY Manufacturing number + metric marking
Nuestros sitios web
Selecciona tu país para conocer nuestros productos y soluciones
-
Africa
- Africa
- Ghana
- Ivory Coast
- Morocco
- North West Africa
- Americas
- Asia
- Europe
- Oceania
