74C068 SH C 500V ... Cu2/5 K1 EG NA
74C068 SH C 500V ... Cu2/5 K1 EG NA
- CST 74C068
- Quality insurance according to RCC-E
- Zero halogen (SH)
- Control cables 0.3/0.5 (0.6) kV
- Cables installed inside of the containment area (K1)
- Overall Screen (EG)
- Unarmoured (NA)
74C068 SH C 500V 27x0,5 Cu5 K1 EG NA
Nexans ref. 10176402
- Embalaje: Cut to length (m)
- Type of conductor: Flexible, Classe 5
- Sección del conductor: 0,5 mm²
- Número de conductores: 27
- Resistencia máxima del conductor en CC a 20º C: 39 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 49,700 Ohm/km
- Reactance at 50 Hz: 0,112 Ohm/km
- Short Circuit Current 0,3 s Max : 0,13 kA
- Short Circuit Current 1 s Max : 0,07 kA
- Impedance at 50 Hz : 39 Ohm
- Voltage Drop: 69,0 V/A.km
- Calorific Power: 7,2 MJ/m
- Tensión nominal de servicio Uo/U: 0.3/0.5(0.6)kV
74C068 SH C 500V 2x1 Cu2 K1 EG NA
Nexans ref. 10176306
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1 mm²
- Número de conductores: 2
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 32,0 V/A.km
- Calorific Power: 2,1 MJ/m
- Tensión nominal de servicio Uo/U: 0.3/0.5(0.6)kV
74C068 SH C 500V 2x1 Cu5 K1 EG NA
Nexans ref. 10263790
- Embalaje: Cut to length (m)
- Type of conductor: Flexible, Classe 5
- Sección del conductor: 1 mm²
- Número de conductores: 2
- Resistencia máxima del conductor en CC a 20º C: 19,5 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 24,800 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 19,5 Ohm
- Voltage Drop: 34,5 V/A.km
- Calorific Power: 1,8 MJ/m
- Tensión nominal de servicio Uo/U: 0.3/0.5(0.6)kV
74C068 SH C 500V 3x1 Cu2 K1 EG NA
Nexans ref. 10176308
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1 mm²
- Número de conductores: 3
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 32,0 V/A.km
- Calorific Power: 2,1 MJ/m
- Tensión nominal de servicio Uo/U: 0.3/0.5(0.6)kV
74C068 SH C 500V 3x1 Cu5 K1 EG NA
Nexans ref. 10243990
- Embalaje: Cut to length (m)
- Type of conductor: Flexible, Classe 5
- Sección del conductor: 1 mm²
- Número de conductores: 3
- Resistencia máxima del conductor en CC a 20º C: 19,5 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 24,800 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 19,5 Ohm
- Voltage Drop: 34,5 V/A.km
- Calorific Power: 2 MJ/m
- Tensión nominal de servicio Uo/U: 0.3/0.5(0.6)kV
74C068 SH C 500V 4x1 Cu2 K1 EG NA
Nexans ref. 10176310
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1 mm²
- Número de conductores: 4
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 32,0 V/A.km
- Calorific Power: 2,2 MJ/m
- Tensión nominal de servicio Uo/U: 0.3/0.5(0.6)kV
74C068 SH C 500V 7x1 Cu2 K1 EG NA
Nexans ref. 10176314
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1 mm²
- Número de conductores: 7
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 32,0 V/A.km
- Calorific Power: 3,1 MJ/m
- Tensión nominal de servicio Uo/U: 0.3/0.5(0.6)kV
74C068 SH C 500V 9x1 Cu2 K1 EG NA
Nexans ref. 10176316
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1 mm²
- Número de conductores: 9
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 32,0 V/A.km
- Calorific Power: 4,2 MJ/m
- Tensión nominal de servicio Uo/U: 0.3/0.5(0.6)kV
74C068 SH C 500V 12x1 Cu2 K1 EG NA
Nexans ref. 10176318
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1 mm²
- Número de conductores: 12
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 32,0 V/A.km
- Calorific Power: 5 MJ/m
- Tensión nominal de servicio Uo/U: 0.3/0.5(0.6)kV
74C068 SH C 500V 14x1 Cu2 K1 EG NA
Nexans ref. 10176320
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1 mm²
- Número de conductores: 14
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 32,0 V/A.km
- Calorific Power: 5,7 MJ/m
- Tensión nominal de servicio Uo/U: 0.3/0.5(0.6)kV
74C068 SH C 500V 2x1,5 Cu2 K1 EG NA
Nexans ref. 10176330
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1,5 mm²
- Número de conductores: 2
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,096 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 21,4 V/A.km
- Calorific Power: 2,1 MJ/m
- Tensión nominal de servicio Uo/U: 0.3/0.5(0.6)kV
74C068 SH C 500V 3x1,5 Cu2 K1 EG NA
Nexans ref. 10176332
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1,5 mm²
- Número de conductores: 3
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,096 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 21,4 V/A.km
- Calorific Power: 2,3 MJ/m
- Tensión nominal de servicio Uo/U: 0.3/0.5(0.6)kV
74C068 SH C 500V 4x1.5 Cu2 K1 EG NA
Nexans ref. 10176334
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1,5 mm²
- Número de conductores: 4
- Resistencia máxima del conductor en CC a 20º C: - Ohm/km
- Maximum DC resistance of the conductor at 90°C: - Ohm/km
- Reactance at 50 Hz: - Ohm/km
- Short Circuit Current 0,3 s Max : - kA
- Short Circuit Current 1 s Max : - kA
- Impedance at 50 Hz : - Ohm
- Voltage Drop: - V/A.km
- Calorific Power: - MJ/m
- Tensión nominal de servicio Uo/U: 300/500 V
74C068 SH C 500V 12x1,5 Cu2 K1 EG NA
Nexans ref. 10176342
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1,5 mm²
- Número de conductores: 12
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,096 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 21,4 V/A.km
- Calorific Power: 5,8 MJ/m
- Tensión nominal de servicio Uo/U: 0.3/0.5(0.6)kV
74C068 SH C 500V 19x1,5 Cu2 K1 EG NA
Nexans ref. 10176346
- Embalaje: Cut to length (m)
- Type of conductor: Stranded, class 2
- Sección del conductor: 1,5 mm²
- Número de conductores: 19
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,096 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 21,4 V/A.km
- Calorific Power: 8 MJ/m
- Tensión nominal de servicio Uo/U: 0.3/0.5(0.6)kV
Descripción
Descripción
Estándares
-
ProductIEC 60228
-
TestIEC 60332-3-23; IEC 60754-1; IEC 60754-2; IEC 61034-2; NF C32-070/C1
Applications
These control cables allow connection to a variety of industrial equipement from control room. Many of them require anti-inductive screen (EMI).

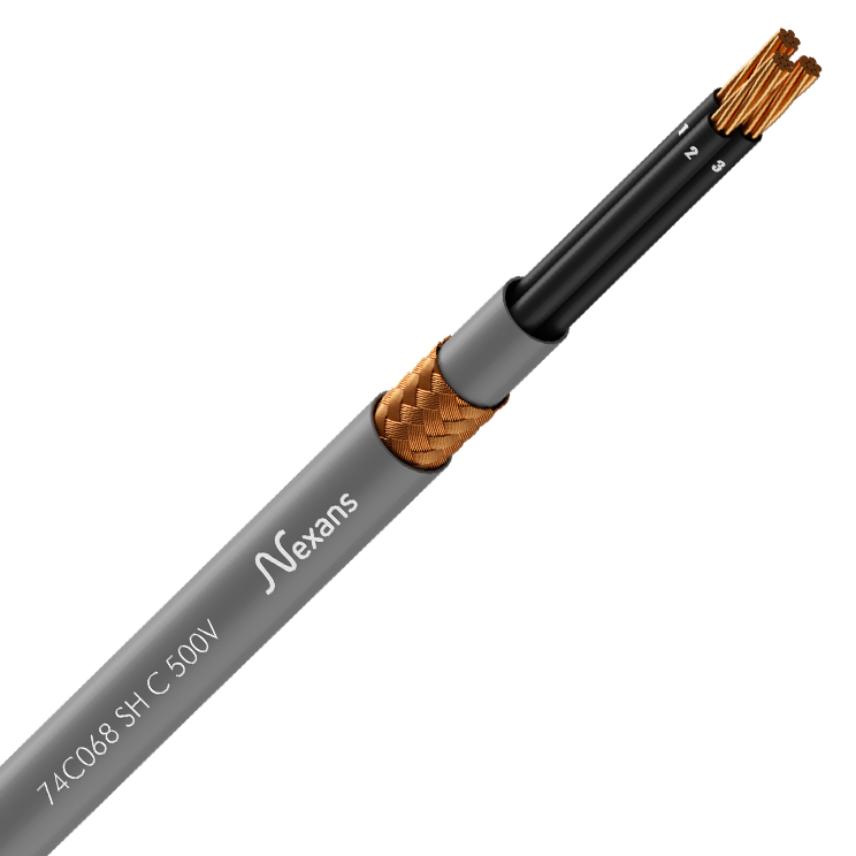

Construction
Conductor:
- Stranded (class 2) or flexible (class 5) plain copper
Insulation:
- Zero halogen (SH), cross-linked
Assembling:
- Polyester tape (optional)
Inner sheath:
- Low smoke, zero halogen (LSZH)
Overall screen:
- Copper wire braid (CWB) R ≥ 80%
Outer sheath:
- Low smoke, zero halogen (LSZH)
- Colour: Grey
Core identification
Black cores printed with white numbers
Optional: with G/Y core
Características
Características
Características de construcción
Características de construcción
Material del conductor
Plain copper
Aislamiento
Halogen-free
Cubierta interior
LSZH
Pantalla
Copper Braid
Cubierta exterior
LSZH
Libre de halógenos
IEC 60754-1; IEC 60754-2
Características de uso
Características de uso
Temperatura ambiente de utilización (rango)
-20 ... 60 °C
Densidad de los humos
-
No propagador del incendio
NF C 32070 C1; IEC 60332-3-24 (cat.B)
Resistencia a interferencias electromagnéticas
Sí
Life cycle 60years
Yes
Radiation resistant
Yes
Loss of coolant accident resistant
Yes
Resistencia a radiaciones ultravioletas
Sí
Temperatura máxima del conductor
90 °C
Nuclear Classification
Class 1 E LOCA /K1
Recursos
Recursos
Documentación
Selling & delivery Information
Minimum bending radius:
10 x outer diameter
To be doubled during laying operations
Marking
NEXANS 279 Nber of cores & cross-section Cu EG CST 74 C 068 K1 SH 0.3/0.5 (0.6) kV YYYY Manufacturing number + metric marking
