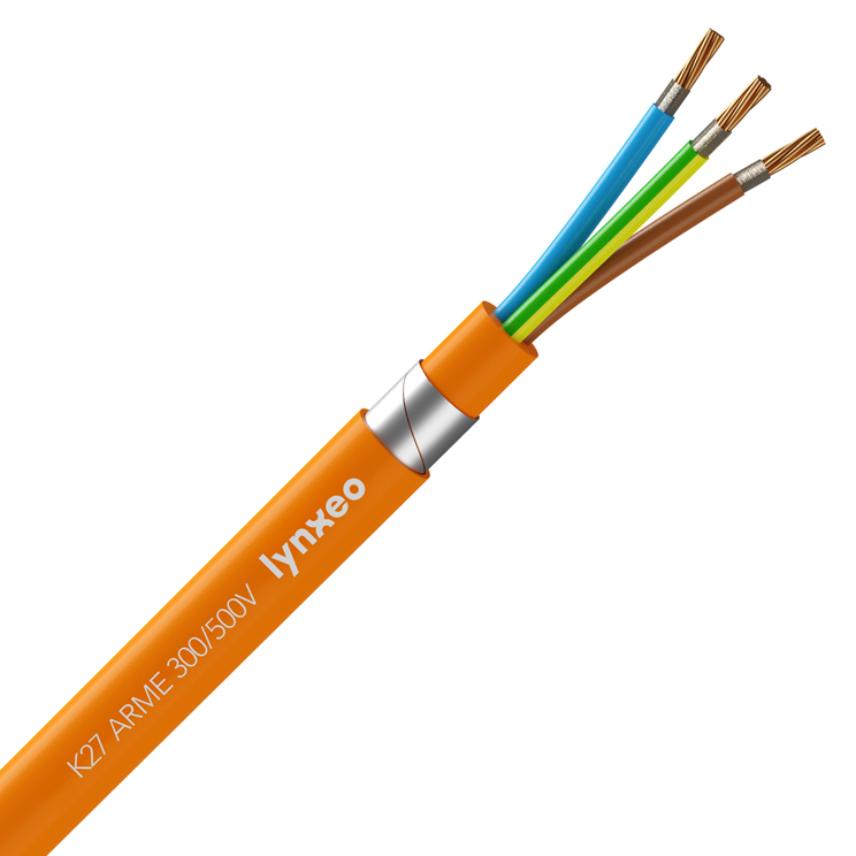

K27 ARMOURED 300/500V
K27 ARMOURED 300/500V
RATP Specification
CR1-C1-C2
Fire Resistant
Armoured
K27 ARME 300/500V 3G1,5
Lynxeo ref. 10224667
- Con conductor amarillo/verde: Sí
- Número de conductores: 3
- Sección del conductor: 1,5 mm²
- Diámetro exterior máximo: 15,3 mm
- Peso aproximado: 329 kg/km
K27 ARME 300/500V 2x1,5
Lynxeo ref. 10224665
- Con conductor amarillo/verde: No
- Número de conductores: 2
- Sección del conductor: 1,5 mm²
- Diámetro exterior máximo: 14,5 mm
- Peso aproximado: 284 kg/km
K27 ARME 300/500V 12x1,5
Lynxeo ref. 10265295
- Con conductor amarillo/verde: No
- Número de conductores: 12
- Sección del conductor: 1,5 mm²
- Diámetro exterior máximo: 29,0 mm
- Peso aproximado: 716 kg/km
K27 ARME 300/500V 3G2,5
Lynxeo ref. 10224668
- Con conductor amarillo/verde: Sí
- Número de conductores: 3
- Sección del conductor: 2,5 mm²
- Diámetro exterior máximo: 16,5 mm
- Peso aproximado: 396 kg/km
K27 ARME 300/500V 2x2,5
Lynxeo ref. 10224666
- Con conductor amarillo/verde: No
- Número de conductores: 2
- Sección del conductor: 2,5 mm²
- Diámetro exterior máximo: 16,7 mm
- Peso aproximado: 313 kg/km
K27 ARME 300/500V 3G4
Lynxeo ref. 10265294
- Con conductor amarillo/verde: Sí
- Número de conductores: 3
- Sección del conductor: 4 mm²
- Diámetro exterior máximo: 17,6 mm
- Peso aproximado: 494 kg/km
K27 ARME 300/500V 2x4
Lynxeo ref. 10265271
- Con conductor amarillo/verde: No
- Número de conductores: 2
- Sección del conductor: 4 mm²
- Diámetro exterior máximo: 18,1 mm
- Peso aproximado: 440 kg/km
K27 ARME 300/500V 2x6
Lynxeo ref. 10242834
- Con conductor amarillo/verde: No
- Número de conductores: 2
- Sección del conductor: 6 mm²
- Diámetro exterior máximo: 18,8 mm
- Peso aproximado: 539 kg/km
K27 ARME 300/500V 2x10
Lynxeo ref. 10265272
- Con conductor amarillo/verde: No
- Número de conductores: 2
- Sección del conductor: 10 mm²
- Diámetro exterior máximo: 21,8 mm
- Peso aproximado: 723 kg/km
K27 ARME 300/500V 5G16
Lynxeo ref. 10269286
- Con conductor amarillo/verde: Sí
- Número de conductores: 5
- Sección del conductor: 16 mm²
- Diámetro exterior máximo: 29,0 mm
- Peso aproximado: 1700 kg/km
K27 ARME 300/500V 4x16
Lynxeo ref. 10230163
- Con conductor amarillo/verde: No
- Número de conductores: 4
- Sección del conductor: 16 mm²
- Diámetro exterior máximo: 25,9 mm
- Peso aproximado: 1348 kg/km
K27 ARME 300/500V 2x16
Lynxeo ref. 10265273
- Con conductor amarillo/verde: No
- Número de conductores: 2
- Sección del conductor: 16 mm²
- Diámetro exterior máximo: 23,9 mm
- Peso aproximado: 923 kg/km
Descripción
Descripción
Estándares
-
ProductoIEC 60228; NF C32-310
-
EnsayoNF C32-070/C1; NF C32-070/C2
Fire performance
- Flame retardant: According to RATP K20 specification
- Fire retardant : According to RATP K20 specification
- Fire resistant : According to RATP K20 specification
- Low smoke: According to RATP K20 specification
- Without Halogene: According to RATP K20 specification
- Low Toxicity: According to RATP K20 specification
- Low Corrosivity: According to RATP K20 specification
Design
- Conductor : Bare copper - Solid class 1 for cross section <4mm² - Stranded class 2 for cross section >=4mm²
- Insulation : Silicone rubber + mica tape
- Inner sheath : Halogen free Polyolefin
- Armour : Steel tapes
- Outer sheath : Halogen free Polyolefin, Colour : orange
Core identification
2x: blue-brown
3x: brown-black-grey or
brown-black-blue for cross sections 1,5 and 2,5)
3G: green/yellow-blue-brown
4x: blue-brown-black-grey
4G: green/yellow-brown-black-grey
5x: blue-brown-black-grey-black
5G: green/yellow-blue-brown-black-grey
7x: white numbered with or without green/yellow
Características
Características
Características de construcción
Características de construcción
Material del conductor
Plain copper
Aislamiento
Mica tape
Insulating material
Silicone
Cubierta interior
Polyolefin
Cubierta exterior
Poliolefina libre de halógenos.
Color de cubierta
Naranja
Libre de halógenos
IEC 60754-1
Características mecánicas
Características mecánicas
Resistencia mecánica a impactos
Buena
Características de uso
Características de uso
Temperatura ambiente de utilización (rango)
-20 ... 60 °C
Corrosividad de los gases
Baja IEC 60754-2
Densidad de los humos
IEC 61034-2
No propagador del incendio
NFC 32070 C1
No propagación de la llama
NFC 32070 C2
Resistente al fuego
IEC 60332-3-23 Cat.B
Temperatura máxima del conductor
90 °C
Recursos
Recursos
Selling & delivery Information
Marking
K27 - 300/500 - Nber of cores & cross-section - ARME - MM/YY - NEXANS 279 - Manufacturing n° + metric marking
