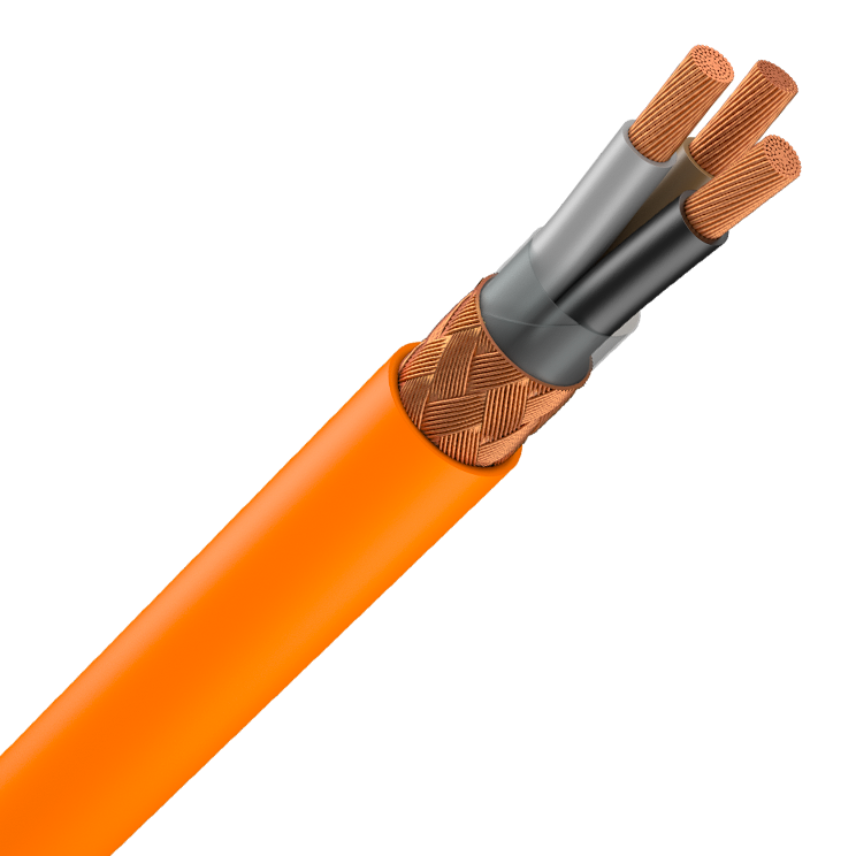

MPRXCX® 331 / MPRXCX® 331 FLEXISHIP® 0.6/1 (1.2) kV
MPRXCX® 331 / MPRXCX® 331 FLEXISHIP® 0.6/1 (1.2) kV
FIRE RESISTANT POWER CABLES
Lee másMPRXCX FLEXISHIP 331 0.6/1KV 1x35
Nexans ref.
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Flexible, Clase 5
- Número de conductores: 1
- Sección del conductor: 35 mm²
- Diámetro exterior mínimo: 12,5 mm
- Diámetro exterior máximo: 15,0 mm
- Peso aproximado: 450 kg/km
- Intensidad admisible al aire libre: 157 A
MPRXCX FLEXISHIP 331 0.6/1KV 1x50
Nexans ref.
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Flexible, Clase 5
- Número de conductores: 1
- Sección del conductor: 50 mm²
- Diámetro exterior mínimo: 15,0 mm
- Diámetro exterior máximo: 17,0 mm
- Peso aproximado: 650 kg/km
- Intensidad admisible al aire libre: 196 A
MPRXCX FLEXISHIP 331 0.6/1KV 1x70
Nexans ref.
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Flexible, Clase 5
- Número de conductores: 1
- Sección del conductor: 70 mm²
- Diámetro exterior mínimo: 17,0 mm
- Diámetro exterior máximo: 19,5 mm
- Peso aproximado: 860 kg/km
- Intensidad admisible al aire libre: 242 A
MPRXCX FLEXISHIP 331 0.6/1KV 1x95
Nexans ref.
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Flexible, Clase 5
- Número de conductores: 1
- Sección del conductor: 95 mm²
- Diámetro exterior mínimo: 18,5 mm
- Diámetro exterior máximo: 21,5 mm
- Peso aproximado: 1090 kg/km
- Intensidad admisible al aire libre: 293 A
MPRXCX FLEXISHIP 331 0.6/1KV 1x120
Nexans ref.
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Flexible, Clase 5
- Número de conductores: 1
- Sección del conductor: 120 mm²
- Diámetro exterior mínimo: 20,5 mm
- Diámetro exterior máximo: 23,5 mm
- Peso aproximado: 1350 kg/km
- Intensidad admisible al aire libre: 339 A
MPRXCX FLEXISHIP 331 0.6/1KV 1x150
Nexans ref.
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Flexible, Clase 5
- Número de conductores: 1
- Sección del conductor: 150 mm²
- Diámetro exterior mínimo: 23,0 mm
- Diámetro exterior máximo: 27,5 mm
- Peso aproximado: 1655 kg/km
- Intensidad admisible al aire libre: 389 A
MPRXCX FLEXISHIP 331 0.6/1KV 1x185
Nexans ref.
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Flexible, Clase 5
- Número de conductores: 1
- Sección del conductor: 185 mm²
- Diámetro exterior mínimo: 25,0 mm
- Diámetro exterior máximo: 28,0 mm
- Peso aproximado: 1984 kg/km
- Intensidad admisible al aire libre: 444 A
MPRXCX FLEXISHIP 331 0.6/1KV 1x240
Nexans ref.
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Flexible, Clase 5
- Número de conductores: 1
- Sección del conductor: 240 mm²
- Diámetro exterior mínimo: 28,0 mm
- Diámetro exterior máximo: 31,0 mm
- Peso aproximado: 2593 kg/km
- Intensidad admisible al aire libre: 522 A
MPRXCX® 331 2 x 1.5 mm²
Nexans ref. 10171729
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 2
- Sección del conductor: 1,5 mm²
- Diámetro exterior mínimo: 10,0 mm
- Diámetro exterior máximo: 12,5 mm
- Peso aproximado: 130 kg/km
- Intensidad admisible al aire libre: 20 A
MPRXCX® 331 2 x 2.5 mm²
Nexans ref. 10171736
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 2
- Sección del conductor: 2,5 mm²
- Diámetro exterior mínimo: 10,5 mm
- Diámetro exterior máximo: 12,5 mm
- Peso aproximado: 162 kg/km
- Intensidad admisible al aire libre: 26 A
MPRXCX® 331 2 x 4 mm²
Nexans ref.
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 2
- Sección del conductor: 4 mm²
- Diámetro exterior mínimo: 12,0 mm
- Diámetro exterior máximo: 14,5 mm
- Peso aproximado: 193 kg/km
- Intensidad admisible al aire libre: 34 A
MPRXCX® 331 2 x 6 mm²
Nexans ref. 25493182
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 2
- Sección del conductor: 6 mm²
- Diámetro exterior mínimo: 13,0 mm
- Diámetro exterior máximo: 15,5 mm
- Peso aproximado: 281 kg/km
- Intensidad admisible al aire libre: 44 A
MPRXCX® 331 2 x 10 mm²
Nexans ref. 25493167
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 2
- Sección del conductor: 10 mm²
- Diámetro exterior mínimo: 15,0 mm
- Diámetro exterior máximo: 18,0 mm
- Peso aproximado: 423 kg/km
- Intensidad admisible al aire libre: 61 A
MPRXCX® 331 2 x 16 mm²
Nexans ref.
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 2
- Sección del conductor: 16 mm²
- Diámetro exterior mínimo: 17,0 mm
- Diámetro exterior máximo: 19,0 mm
- Peso aproximado: 640 kg/km
- Intensidad admisible al aire libre: 82 A
MPRXCX® 331 2 x 25 mm²
Nexans ref.
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 2
- Sección del conductor: 25 mm²
- Diámetro exterior mínimo: 21,0 mm
- Diámetro exterior máximo: 24,5 mm
- Peso aproximado: 1130 kg/km
- Intensidad admisible al aire libre: 108 A
MPRXCX FLEXISHIP 331 0.6/1KV 2x35
Nexans ref.
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Flexible, Clase 5
- Número de conductores: 2
- Sección del conductor: 35 mm²
- Diámetro exterior mínimo: 25,0 mm
- Diámetro exterior máximo: 28,0 mm
- Peso aproximado: 1820 kg/km
- Intensidad admisible al aire libre: 133 A
MPRXCX FLEXISHIP 331 0.6/1KV 2x50
Nexans ref.
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Flexible, Clase 5
- Número de conductores: 2
- Sección del conductor: 50 mm²
- Diámetro exterior mínimo: 29,5 mm
- Diámetro exterior máximo: 33,0 mm
- Peso aproximado: 2400 kg/km
- Intensidad admisible al aire libre: 167 A
MPRXCX® 331 3 x 1.5 mm²
Nexans ref. 10171731
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 3
- Sección del conductor: 1,5 mm²
- Diámetro exterior mínimo: 10,5 mm
- Diámetro exterior máximo: 13,0 mm
- Peso aproximado: 153 kg/km
- Intensidad admisible al aire libre: 16 A
MPRXCX® 331 3 x 2.5 mm²
Nexans ref. 10171737
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 3
- Sección del conductor: 2,5 mm²
- Diámetro exterior mínimo: 11,5 mm
- Diámetro exterior máximo: 14,0 mm
- Peso aproximado: 201 kg/km
- Intensidad admisible al aire libre: 21 A
MPRXCX® 331 3 x 4 mm²
Nexans ref. 25493138
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 3
- Sección del conductor: 4 mm²
- Diámetro exterior mínimo: 12,5 mm
- Diámetro exterior máximo: 15,0 mm
- Peso aproximado: 254 kg/km
- Intensidad admisible al aire libre: 28 A
MPRXCX® 331 3 x 6 mm²
Nexans ref. 10234993
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 3
- Sección del conductor: 6 mm²
- Diámetro exterior mínimo: 13,5 mm
- Diámetro exterior máximo: 17,0 mm
- Peso aproximado: 363 kg/km
- Intensidad admisible al aire libre: 36 A
MPRXCX® 331 3 x 10 mm²
Nexans ref. 25493142
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 3
- Sección del conductor: 10 mm²
- Diámetro exterior mínimo: 16,5 mm
- Diámetro exterior máximo: 19,0 mm
- Peso aproximado: 519 kg/km
- Intensidad admisible al aire libre: 50 A
MPRXCX® 331 3 x 16 mm²
Nexans ref. 25493144
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 3
- Sección del conductor: 16 mm²
- Diámetro exterior mínimo: 18,5 mm
- Diámetro exterior máximo: 22,0 mm
- Peso aproximado: 707 kg/km
- Intensidad admisible al aire libre: 67 A
MPRXCX® 331 3 x 25 mm²
Nexans ref. 25493146
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 3
- Sección del conductor: 25 mm²
- Diámetro exterior mínimo: 23,0 mm
- Diámetro exterior máximo: 25,5 mm
- Peso aproximado: 1039 kg/km
- Intensidad admisible al aire libre: 89 A
MPRXCX FLEXISHIP 331 0.6/1KV 3x35
Nexans ref. 10241545
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Flexible, Clase 5
- Número de conductores: 3
- Sección del conductor: 35 mm²
- Diámetro exterior mínimo: 26,0 mm
- Diámetro exterior máximo: 30,5 mm
- Peso aproximado: 1431 kg/km
- Intensidad admisible al aire libre: 110 A
MPRXCX FLEXISHIP 331 0.6/1KV 3x50
Nexans ref. 10243660
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Flexible, Clase 5
- Número de conductores: 3
- Sección del conductor: 50 mm²
- Diámetro exterior mínimo: 30,5 mm
- Diámetro exterior máximo: 34,0 mm
- Peso aproximado: 1996 kg/km
- Intensidad admisible al aire libre: 137 A
MPRXCX FLEXISHIP 331 0.6/1KV 3x70
Nexans ref. 10241546
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Flexible, Clase 5
- Número de conductores: 3
- Sección del conductor: 70 mm²
- Diámetro exterior mínimo: 33,5 mm
- Diámetro exterior máximo: 36,5 mm
- Peso aproximado: 2617 kg/km
- Intensidad admisible al aire libre: 169 A
MPRXCX FLEXISHIP 331 0.6/1KV 3x95
Nexans ref. 10224218
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Flexible, Clase 5
- Número de conductores: 3
- Sección del conductor: 95 mm²
- Diámetro exterior mínimo: 38,5 mm
- Diámetro exterior máximo: 42,0 mm
- Peso aproximado: 3395 kg/km
- Intensidad admisible al aire libre: 205 A
MPRXCX FLEXISHIP 331 0.6/1KV 3x120
Nexans ref.
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Flexible, Clase 5
- Número de conductores: 3
- Sección del conductor: 120 mm²
- Diámetro exterior mínimo: 43,5 mm
- Diámetro exterior máximo: 49,0 mm
- Peso aproximado: 4284 kg/km
- Intensidad admisible al aire libre: 237 A
MPRXCX® 331 4 x 1.5 mm²
Nexans ref. 25493127
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 4
- Sección del conductor: 1,5 mm²
- Diámetro exterior mínimo: 11,5 mm
- Diámetro exterior máximo: 14,0 mm
- Peso aproximado: 189 kg/km
- Intensidad admisible al aire libre: 16 A
MPRXCX® 331 4 x 2.5 mm²
Nexans ref. 25493133
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 4
- Sección del conductor: 2,5 mm²
- Diámetro exterior mínimo: 12,5 mm
- Diámetro exterior máximo: 15,0 mm
- Peso aproximado: 238 kg/km
- Intensidad admisible al aire libre: 21 A
MPRXCX® 331 4 x 4 mm²
Nexans ref. 25493139
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 4
- Sección del conductor: 4 mm²
- Diámetro exterior mínimo: 13,5 mm
- Diámetro exterior máximo: 15,5 mm
- Peso aproximado: 350 kg/km
- Intensidad admisible al aire libre: 28 A
MPRXCX® 331 4 x 6 mm²
Nexans ref. 25493141
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 4
- Sección del conductor: 6 mm²
- Diámetro exterior mínimo: 15,5 mm
- Diámetro exterior máximo: 18,0 mm
- Peso aproximado: 446 kg/km
- Intensidad admisible al aire libre: 36 A
MPRXCX® 331 4 x 10 mm²
Nexans ref. 25493143
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 4
- Sección del conductor: 10 mm²
- Diámetro exterior mínimo: 18,0 mm
- Diámetro exterior máximo: 20,5 mm
- Peso aproximado: 642 kg/km
- Intensidad admisible al aire libre: 50 A
MPRXCX® 331 4 x 16 mm²
Nexans ref. 25493145
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 4
- Sección del conductor: 16 mm²
- Diámetro exterior mínimo: 20,5 mm
- Diámetro exterior máximo: 23,0 mm
- Peso aproximado: 894 kg/km
- Intensidad admisible al aire libre: 67 A
MPRXCX® 331 4 x 25 mm²
Nexans ref. 25493162
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 4
- Sección del conductor: 25 mm²
- Diámetro exterior mínimo: 26,0 mm
- Diámetro exterior máximo: 29,5 mm
- Peso aproximado: 1770 kg/km
- Intensidad admisible al aire libre: 89 A
MPRXCX FLEXISHIP 331 0.6/1KV 4x35
Nexans ref.
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Flexible, Clase 5
- Número de conductores: 4
- Sección del conductor: 35 mm²
- Diámetro exterior mínimo: 28,0 mm
- Diámetro exterior máximo: 31,5 mm
- Peso aproximado: 1835 kg/km
- Intensidad admisible al aire libre: 110 A
MPRXCX FLEXISHIP 331 0.6/1KV 4x50
Nexans ref.
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Flexible, Clase 5
- Número de conductores: 4
- Sección del conductor: 50 mm²
- Diámetro exterior mínimo: 33,5 mm
- Diámetro exterior máximo: 38,5 mm
- Peso aproximado: 2519 kg/km
- Intensidad admisible al aire libre: 137 A
MPRXCX FLEXISHIP 331 0.6/1KV 4x70
Nexans ref.
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Flexible, Clase 5
- Número de conductores: 4
- Sección del conductor: 70 mm²
- Diámetro exterior mínimo: 38,0 mm
- Diámetro exterior máximo: 40,0 mm
- Peso aproximado: 3437 kg/km
- Intensidad admisible al aire libre: 169 A
MPRXCX® 331 CONTROL 5 x 1.5 mm²
Nexans ref. 10171732
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 5
- Sección del conductor: 1,5 mm²
- Diámetro exterior mínimo: 12,0 mm
- Diámetro exterior máximo: 14,0 mm
- Peso aproximado: 233 kg/km
- Intensidad admisible al aire libre: 16 A
MPRXCX® 331 CONTROL 7 x 1.5 mm²
Nexans ref. 10171733
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 7
- Sección del conductor: 1,5 mm²
- Diámetro exterior mínimo: 14,0 mm
- Diámetro exterior máximo: 16,5 mm
- Peso aproximado: 308 kg/km
- Intensidad admisible al aire libre: 12 A
MPRXCX® 331 CONTROL 12 x 1.5 mm²
Nexans ref. 10171734
- Embalaje: Cut to length (m)
- Flexibilidad del conductor: Rígido, Clase 2
- Número de conductores: 12
- Sección del conductor: 1,5 mm²
- Diámetro exterior mínimo: 18,0 mm
- Diámetro exterior máximo: 21,5 mm
- Peso aproximado: 492 kg/km
- Intensidad admisible al aire libre: 10 A
Descripción
Descripción
Estándares
-
ProductIEC 60228
-
InstallationIEC 60092-350; IEC 60092-353
-
TestIEC 60331-1 or 2; IEC 60331-2; IEC 60332-1; IEC 60332-3-22; IEC 60754-1; IEC 60754-2; IEC 61034
Applications
MPRXCX®331 0.6/1 kV armoured fire resistant power and control cables maintain circuit integrity in case of fire by meeting performances requirements from the IEC 60331 series for 90 minutes. They are used for detection and warning systems where enhanced mechanical protection and electrical screening (EMC) is required.
The highly flexible MPRXCX®331 FLEXISHIP® range is recommended for installations and connections in narrow spaces where an optimal bending radius is required. The sectoral conductors of multicores cables provide further space and weight savings on the cable trays. Designed with halogen-free fire retardant materials, they provide optimum safety for people and maximal asset protection against all risks of fire.
Design
1. Conductor
Stranded bare copper
Class 2 or class 5 for FLEXISHIP®
2. Insulation
Mica + XLPE (cross-linked polyethylene)
Optional: Special fire resistant HF 90 (halogen-free compound)
with INFIT TM technology up to 4 mm²
3. Inner covering
(lapped)
4. Armouring
Bare copper braid, separator tape (optional)
5. Outer sheath
Polyolefin SHF 1 (SHF2 on request)
Colour: orange
Marking
l NEXANS l MPRXCX 331 or MPRXCX 331 FLEXISHIP 0.6/1 kV 3x1.5
90°C IEC 60092-353 IEC 60332-3-22 Cat. A IEC 60331-21/1 ww/yy *CE*+ metric marking
Core Identification
1 core: black
2 cores: brown-blue
3 x: brown-black-grey
3G: brown-blue-green/yellow
4 x: brown-black-grey-blue
4G: brown-black-grey-green/yellow
> 5 cores: n x: white with printed numbers / nG: white with printed numbers + green/yellow core
Características
Características
Características de construcción
Características de construcción
Libre de halógenos
IEC 60754-1
Color de cubierta
Naranja
Características eléctricas
Características eléctricas
Tensión nominal de servicio Uo/U
0,6/1 KV
Maximum operating voltage
1,2 kV
Características de uso
Características de uso
Resistente al fuego
IEC 60331-21, IEC 60331-1 or 2
No propagación de la llama
IEC 60332-3 Cat. A
Densidad de los humos
IEC 61034
Corrosividad de los gases
IEC 60754-2
Resistencia a interferencias electromagnéticas
Sí
Temperatura máxima del conductor
90 °C
Recursos
Recursos
Nuestros sitios web
Selecciona tu país para conocer nuestros productos y soluciones
-
Africa
- Africa
- Ghana
- Ivory Coast
- Morocco
- North West Africa
- Americas
- Asia
- Europe
- Oceania
