TCX® (C) 150/250(300) V
TCX (C) 150/250V 1P0.75
Lynxeo ref. 10170057
- Embalaje: Cut to length (m)
- Número de pares: 1
- Number of triples: -
- Sección del conductor: 0,75 mm²
- Diámetro exterior mínimo: 7,0 mm
- Diámetro exterior máximo: 8,2 mm
- Peso aproximado: 72 kg/km
TCX (C) 150/250V 2P0.75
Lynxeo ref. 10170060
- Embalaje: Cut to length (m)
- Número de pares: 2
- Number of triples: -
- Sección del conductor: 0,75 mm²
- Diámetro exterior mínimo: 7,8 mm
- Diámetro exterior máximo: 9,2 mm
- Peso aproximado: 101 kg/km
TCX (C) 150/250V 4P0.75
Lynxeo ref. 10170063
- Embalaje: Cut to length (m)
- Número de pares: 4
- Number of triples: -
- Sección del conductor: 0,75 mm²
- Diámetro exterior mínimo: 12,0 mm
- Diámetro exterior máximo: 13,8 mm
- Peso aproximado: 186 kg/km
TCX (C) 150/250V 7P0.75
Lynxeo ref. 10170096
- Embalaje: Cut to length (m)
- Número de pares: 7
- Number of triples: -
- Sección del conductor: 0,75 mm²
- Diámetro exterior mínimo: 14,0 mm
- Diámetro exterior máximo: 15,5 mm
- Peso aproximado: 237 kg/km
TCX (C) 150/250V 10P0.75
Lynxeo ref. 10170100
- Embalaje: Cut to length (m)
- Número de pares: 10
- Number of triples: -
- Sección del conductor: 0,75 mm²
- Diámetro exterior mínimo: 16,5 mm
- Diámetro exterior máximo: 19,0 mm
- Peso aproximado: 398 kg/km
TCX (C) 150/250V 14P0.75
Lynxeo ref. 10170101
- Embalaje: Cut to length (m)
- Número de pares: 14
- Number of triples: -
- Sección del conductor: 0,75 mm²
- Diámetro exterior mínimo: 18,5 mm
- Diámetro exterior máximo: 21,0 mm
- Peso aproximado: 505 kg/km
TCX (C) 150/250V 19P0.75
Lynxeo ref. 10170103
- Embalaje: Cut to length (m)
- Número de pares: 19
- Number of triples: -
- Sección del conductor: 0,75 mm²
- Diámetro exterior mínimo: 21,0 mm
- Diámetro exterior máximo: 23,5 mm
- Peso aproximado: 641 kg/km
TCX (C) 150/250V 24P0.75
Lynxeo ref. 10170124
- Embalaje: Cut to length (m)
- Número de pares: 24
- Number of triples: -
- Sección del conductor: 0,75 mm²
- Diámetro exterior mínimo: 24,0 mm
- Diámetro exterior máximo: 27,0 mm
- Peso aproximado: 757 kg/km
TCX (C) 150/250V 1T0.75
Lynxeo ref. 10170056
- Embalaje: Cut to length (m)
- Número de pares: -
- Number of triples: 1
- Sección del conductor: 0,75 mm²
- Diámetro exterior mínimo: 7,2 mm
- Diámetro exterior máximo: 8,4 mm
- Peso aproximado: 78 kg/km
TCX (C) 150/250V 2T0.75
Lynxeo ref.
- Embalaje: Cut to length (m)
- Número de pares: -
- Number of triples: 2
- Sección del conductor: 0,75 mm²
- Diámetro exterior mínimo: 11,0 mm
- Diámetro exterior máximo: 13,0 mm
- Peso aproximado: 150 kg/km
TCX (C) 150/250V 4T0.75
Lynxeo ref. 10094219
- Embalaje: Cut to length (m)
- Número de pares: -
- Number of triples: 4
- Sección del conductor: 0,75 mm²
- Diámetro exterior mínimo: 12,8 mm
- Diámetro exterior máximo: 14,5 mm
- Peso aproximado: 225 kg/km
TCX (C) 150/250V 1P1.5
Lynxeo ref. 10170125
- Embalaje: Cut to length (m)
- Número de pares: 1
- Number of triples: -
- Sección del conductor: 1,5 mm²
- Diámetro exterior mínimo: 8,2 mm
- Diámetro exterior máximo: 9,6 mm
- Peso aproximado: 97 kg/km
TCX (C) 150/250V 2P1.5
Lynxeo ref. 10170126
- Embalaje: Cut to length (m)
- Número de pares: 2
- Number of triples: -
- Sección del conductor: 1,5 mm²
- Diámetro exterior mínimo: 9,4 mm
- Diámetro exterior máximo: 11,0 mm
- Peso aproximado: 157 kg/km
Descripción
Descripción
Estándares
-
InstalaciónIEC 60092-350; IEC 60092-360; IEC 60092-376
-
EnsayoIEC 60332-1; IEC 60332-3-22; IEC 60754-1; IEC 60754-2; IEC 61034
-
InternationalIEC 60298
Application
TCX® (C) 150/250 V armoured twisted pair cables are used for telecommunication and instrumentation purposes. These cables show a low transfer impedance in low frequency and an effective screening in high frequency, making them very suitable for polluted electromagnetic surroundings. TCX® (C) cables are also selected where enhanced mechanical protection is required. Designed with halogen-free fire retardant materials, they provide optimum safety for people and maximal asset protection against all risks of fire.

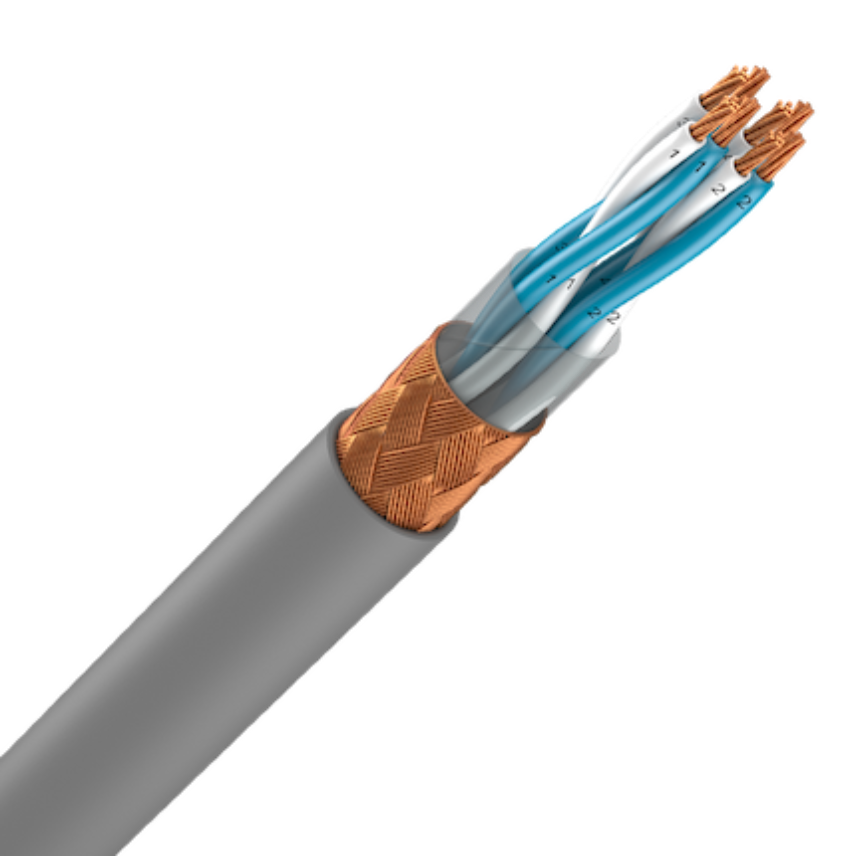

Design
- Conductor
Stranded bare copper class 2
- Insulation
XLPE (cross-linked polyethylene)
- Assembling
Polyester tape
- Armour
Bare copper braid
- Outer sheath
Polyolefin SHF1 (SHF2 on request)
Colour : grey
Marking
LYNXEO 279 TCX (C) Nber of pairs/triads & cross-section 150/250V 90C IEC 60092-376 IEC 60332-3-22 Cat.A WW YYYY *CE* Manufacturing n°+ metric marking
Core identification
Pair: white / blue with printed pair number
Triad: white / blue / red with printed triad number
