(N)TSCGEHXOE 3x150+3x150/3 36/60(72)kV
Beschreibung
Beschreibung
Normen
-
ProduktDIN VDE 0207 Teil 20; DIN VDE 0250 Teil 1 ; DIN VDE 0250 part 813; IEC 60228
Anwendungen

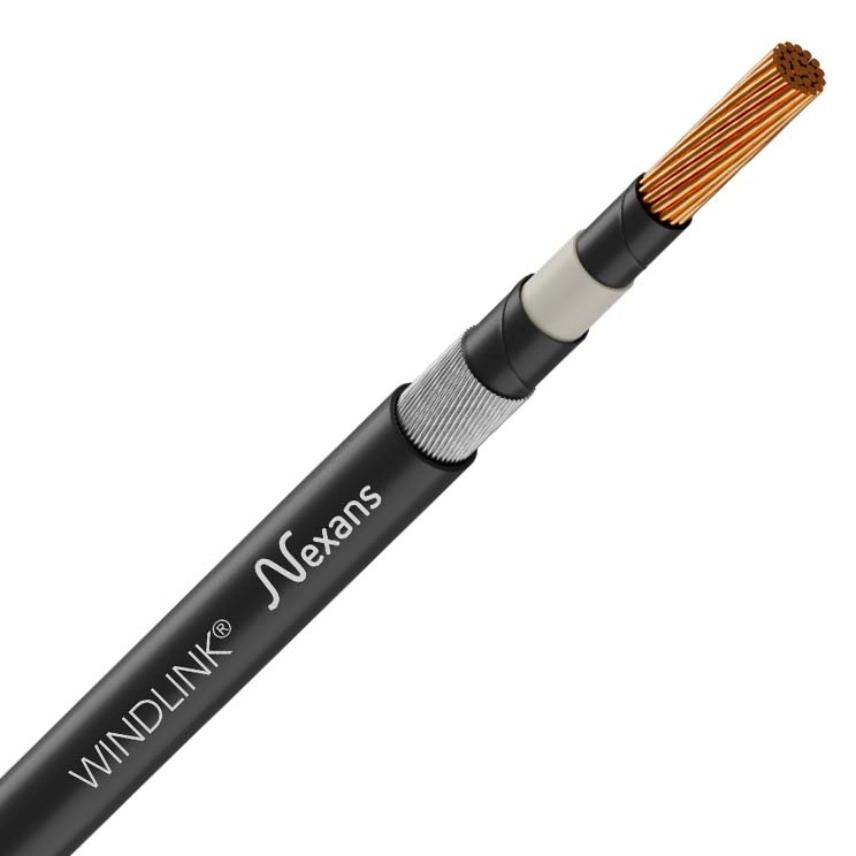

Die Mittelspannungsleitung WINDLINK® MV-RS (N)TMCGCXOE in Einmantelausführung wurde speziell für die Anforderungen beim Einsatz in Windkraftanlagen entwickelt. Die Konstruktion ist für Torsionskräfte von bis zu 100 °/m ausgelegt. Die Leitungen sind für mittlere mechanische Beanspruchungen und den permanenten Einfluss von Seewasser und Außenanwendungen geeignet.
Beständig gegen:
- permanente Bewegung
- permanente Vibrationen
- Stauchungen
- Öl
- schwer entflammbar
- temporären Einfluss von Seewasser
- Witterung
- Ozone
- Torsionsbeanspruchungen bis 80 °/m
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitungsaufbau
-
Leitermaterial
Bare copper class 5
Material der inneren Leitschicht
-
Isolierung
-
Material der äusseren Leitschicht
-
Isolationsfarbe
-
Innenmantel
-
Außenmantel
-
Halogenfrei
-
Abmessungsmerkmale
Abmessungsmerkmale
Conductor diameter (mm)
-
Insulation sheath thickness
11,5 mm
Wanddicke des Innenmantels
- mm
Wanddicke Außenmantel, Nennwert
3,0 mm
Min. Kabeldurchmesser
97 mm
Max. Kabeldurchmesser
104 mm
Nettogewicht ca.
14300 kg/km
Elektrische Eigenschaften
Elektrische Eigenschaften
Innenleiterwiderstand (DC)
0,165 Ohm/km
Elektrischer Widerstand AC 60Hz 70°C, maximum
- Ohm/km
Elektrischer Widerstand AC 60Hz 90°C, maximum
- Ohm/km
Induktiver Blindwiderstand
- Ohm/km
Betriebskapazität
.16 mF/km
Kurzschlussstrom
- kA
Zulässige Belastbarkeit in Luft
399 A
Prüfspannung
- V
Operating voltage - range
- kV
Mechanische Eigenschaften
Mechanische Eigenschaften
Max. Reißfestigkeit
- N/mm2
Torsion stress
- °/m
Abriebfestigkeit
-
Anwendungsmerkmale
Anwendungsmerkmale
Korrosivität der (Brand-)Gase
-
Flammwidrig
IEC 60332-1-2
Ölbeständig
-
UV Beständigkeit
-
Ozonbeständigkeit
-
Max. Betriebstemperatur am Leiter
- °C
Max. Kurzschlusstemperatur am Leiter
22 °C
Umgebungstemperatur, Bereich
- °C
Betriebstemperatur
- °C
Mindestbiegeradius, feste Verlegung
- (xD)
Biegeradius min. nach Verlegung (xD)
-
Rauchdichte
-
Witterungsbeständig
-
Ressourcen
Ressourcen
Verkauf & Lieferung Informationen
Kennzeichnung
Inkjet-Markierung (weiß), z.B.:
WINDLINK® MV-RS (N)TMCGCXOE 1x50/16 20/35 kV I NEXANS I 2009
