EN 2267-010A DR
EN 2267-010A DR
Designed for general Purpose Aircraft Wiring Applications.
UV Laser printable Wire
260°C Operating Temperature Light Weight
Arc Tracking Resistant
EN 2267-010A 001
Produkt ref.
- Leitertype: Stranded Conductor: Nickel plated high Strength copper alloy
- Abmessung (AWG): 26
- Conductor stranding: 19 x 0.10
- Min. Kerndurchmesser: 0,47 mm
- Max. Kerndurchmesser: 0,49 mm
- Min. Kabeldurchmesser: 0,75 mm
- Maximaler Außendurchmesser: 0,84 mm
- Nominal weight: 1,95 g/m
- Max. Gewicht: 2,08 g/m
EN 2267-010A 002
Produkt ref.
- Leitertype: Stranded Conductor: Nickel plated high Strength copper alloy
- Abmessung (AWG): 24
- Conductor stranding: 19 x 0.12
- Min. Kerndurchmesser: 0,56 mm
- Max. Kerndurchmesser: 0,58 mm
- Min. Kabeldurchmesser: 0,85 mm
- Maximaler Außendurchmesser: 0,96 mm
- Nominal weight: 2,64 g/m
- Max. Gewicht: 2,72 g/m
EN 2267-010A 004
Produkt ref.
- Leitertype: Stranded Conductor: Nickel plated alloy
- Abmessung (AWG): 22
- Conductor stranding: 19 x 0.15
- Min. Kerndurchmesser: 0,71 mm
- Max. Kerndurchmesser: 0,73 mm
- Min. Kabeldurchmesser: 1 mm
- Maximaler Außendurchmesser: 1,1 mm
- Nominal weight: 3,89 g/m
- Max. Gewicht: 4,14 g/m
EN 2267-010A 006
Produkt ref.
- Leitertype: Stranded Conductor: Nickel plated alloy
- Abmessung (AWG): 20
- Conductor stranding: 19 x 0.20
- Min. Kerndurchmesser: 0,94 mm
- Max. Kerndurchmesser: 0,97 mm
- Min. Kabeldurchmesser: 1,22 mm
- Maximaler Außendurchmesser: 1,34 mm
- Nominal weight: 6,57 g/m
- Max. Gewicht: 6,85 g/m
EN 2267-010A 010
Produkt ref.
- Leitertype: Stranded Conductor: Nickel plated alloy
- Abmessung (AWG): 16
- Conductor stranding: 19 x 0.25
- Min. Kerndurchmesser: 1,19 mm
- Max. Kerndurchmesser: 1,22 mm
- Min. Kabeldurchmesser: 1,46 mm
- Maximaler Außendurchmesser: 1,61 mm
- Nominal weight: 10,15 g/m
- Max. Gewicht: 10,43 g/m
EN 2267-010A 012
Produkt ref.
- Leitertype: Stranded Conductor: Nickel plated alloy
- Abmessung (AWG): 18
- Conductor stranding: 19 x 0.30
- Min. Kerndurchmesser: 1,41 mm
- Max. Kerndurchmesser: 1,45 mm
- Min. Kabeldurchmesser: 1,76 mm
- Maximaler Außendurchmesser: 1,92 mm
- Nominal weight: 14,05 g/m
- Max. Gewicht: 14,61 g/m
EN 2267-010A 020
Produkt ref.
- Leitertype: Stranded Conductor: Nickel plated alloy
- Abmessung (AWG): 14
- Conductor stranding: 37 x 0.25
- Min. Kerndurchmesser: 1,69 mm
- Max. Kerndurchmesser: 1,73 mm
- Min. Kabeldurchmesser: 2,04 mm
- Maximaler Außendurchmesser: 2,24 mm
- Nominal weight: 19,31 g/m
- Max. Gewicht: 19,78 g/m
EN 2267-010A 030
Produkt ref.
- Leitertype: Stranded Conductor: Nickel plated alloy
- Abmessung (AWG): 12
- Conductor stranding: 37 x 0.32
- Min. Kerndurchmesser: 2,13 mm
- Max. Kerndurchmesser: 2,18 mm
- Min. Kabeldurchmesser: 2,5 mm
- Maximaler Außendurchmesser: 2,7 mm
- Nominal weight: 29,25 g/m
- Max. Gewicht: 31,33 g/m
EN 2267-010A 051
Produkt ref.
- Leitertype: Stranded Conductor: Nickel plated alloy
- Abmessung (AWG): 10
- Conductor stranding: 61 x 0.32
- Min. Kerndurchmesser: 2,73 mm
- Max. Kerndurchmesser: 2,77 mm
- Min. Kabeldurchmesser: 3,13 mm
- Maximaler Außendurchmesser: 3,33 mm
- Nominal weight: 47,37 g/m
- Max. Gewicht: 49,85 g/m
EN 2267-010A 090
Produkt ref.
- Leitertype: Stranded Conductor: Nickel plated alloy
- Abmessung (AWG): 8
- Conductor stranding: 127 x 0.30
- Min. Kerndurchmesser: 3,55 mm
- Max. Kerndurchmesser: 3,85 mm
- Min. Kabeldurchmesser: 4,1 mm
- Maximaler Außendurchmesser: 4,4 mm
- Nominal weight: 87,81 g/m
- Max. Gewicht: 90 g/m
EN 2267-010A 140
Produkt ref.
- Leitertype: Stranded Conductor: Nickel plated alloy
- Abmessung (AWG): 6
- Conductor stranding: 27 x 7 x 0.30
- Min. Kerndurchmesser: 4,8 mm
- Max. Kerndurchmesser: 5,2 mm
- Min. Kabeldurchmesser: 5,3 mm
- Maximaler Außendurchmesser: 5,7 mm
- Nominal weight: 132,41 g/m
- Max. Gewicht: 135 g/m
EN 2267-010A 220
Produkt ref.
- Leitertype: Stranded Conductor: Nickel plated alloy
- Abmessung (AWG): 4
- Conductor stranding: 37 x 12 x 0.25
- Min. Kerndurchmesser: - mm
- Max. Kerndurchmesser: 6,8 mm
- Min. Kabeldurchmesser: 6,71 mm
- Maximaler Außendurchmesser: 7,41 mm
- Nominal weight: 215,15 g/m
- Max. Gewicht: 222 g/m
EN 2267-010A 340
Produkt ref.
- Leitertype: Stranded Conductor: Nickel plated alloy
- Abmessung (AWG): 2
- Conductor stranding: 37 x 19 x 0.25
- Min. Kerndurchmesser: - mm
- Max. Kerndurchmesser: 8,6 mm
- Min. Kabeldurchmesser: 8,28 mm
- Maximaler Außendurchmesser: 9,16 mm
- Nominal weight: 336,1 g/m
- Max. Gewicht: 347 g/m
Beschreibung
Beschreibung
Normen
-
ProduktEN 2267-010

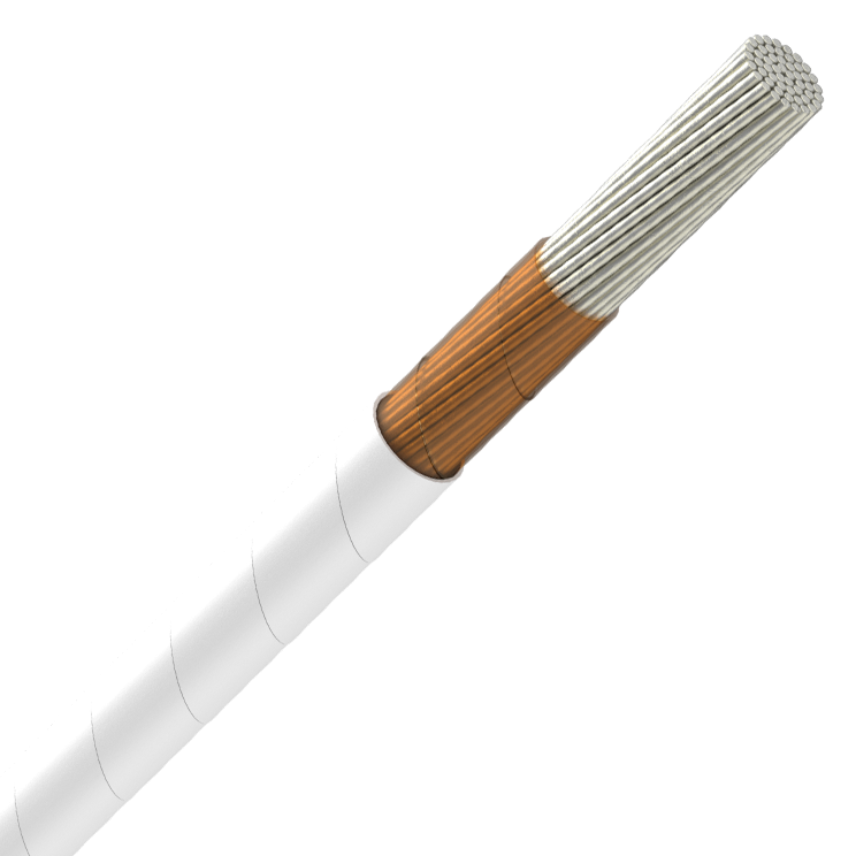

Design Construction
1-Core
Stranded Conductor : Nickel Plated High
Strength Copper Alloy (AWG 26 & 24) or
Nickel Plated Copper (AWG 22 to 2)
2-Insulation
Special Polyimide Tape
Special UV PTFE Tape(s)
IDENTIFICATION
Standard colour code :
White except AWG 26 which is light yellow and AWG 22 which is light green
AWG 24 is available in light blue color (EN2267-010A 002B)
Color of marking: green
Marking text: EN DR ** FR F ++
DR = Short designation
** = AWG Wire Size
FR = Country of origin (FR = France)
F = Manufacturer (F = Nexans)
++ = Year of production (i.e. 13 = 2013)
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Size code
-
Leitermaterial
Nickel-plated copper
Farbe
S
Isolationsmaterial
Special Polyimide Tape, Special UV PTFE Tape(s)
Abmessungsmerkmale
Abmessungsmerkmale
Außendurchmesser, nom.
- mm
Elektrische Eigenschaften
Elektrische Eigenschaften
Max. DC resistance of the conductor at 20°C (Ohm/km)
-
Betriebsspannung Vo DC
28 V
Maximale Betriebsfrequenz
0,002 MHz
Operating voltage between phase and neutral
115 V
Operating voltage between phases
200 V
Anwendungsmerkmale
Anwendungsmerkmale
Betriebstemperatur
-55 ... 260 °C
Ölbeständig
Very good resistance to aircraft fluids
Arc tracking resistant
Ja
