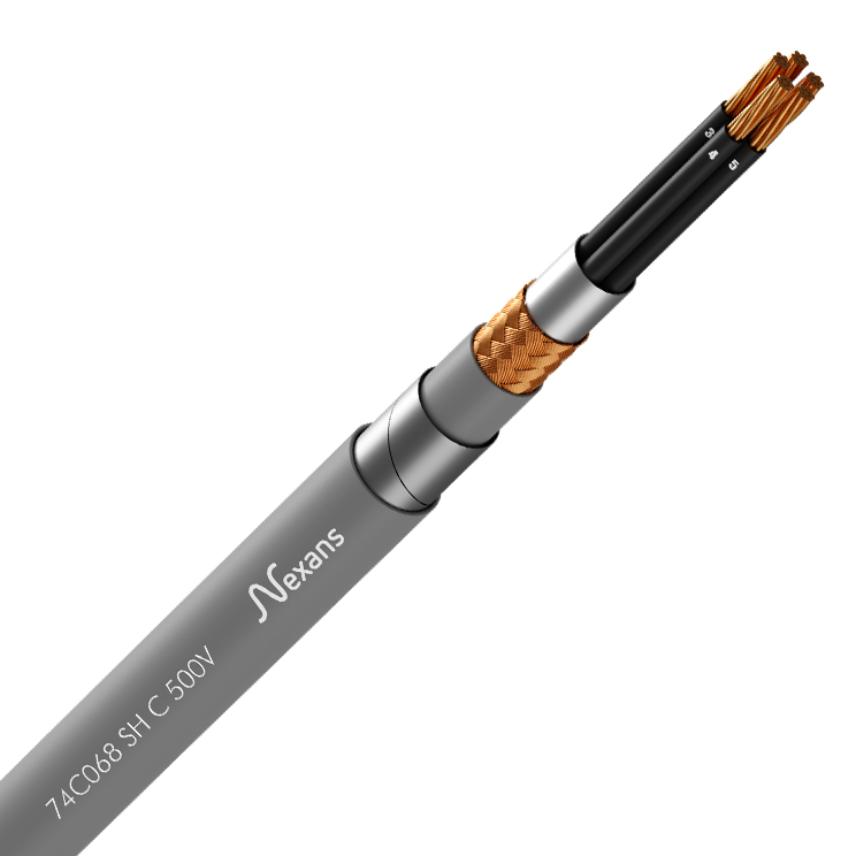

74C068 SH C 500V ... Cu2 K3 EG TZ/AR
74C068 SH C 500V ... Cu2 K3 EG TZ/AR
- CST 74C068
- Quality insurance according to RCC-E
- Zero halogen (SH)
- Control cables 0.3/0.5(0.6)kV
- Cables installed outside of the containment area (K3)
- Overall Screen (EG)
- Armoured by braid (TZ) or tapes (AR)
74C068 SH C 500V 4x0.5 Cu2 K3 EG Tz
Nexans ref. 10262014
- Embalaje: Cut to length (m)
- Tipo de armadura: Galvanized Steel Braid
- Con conductor amarillo/verde: No
- Sección del conductor: 0,5 mm²
- Número de conductores: 4
- Resistencia máxima del conductor en CC a 20º C: 36 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 45,900 Ohm/km
- Reactance at 50 Hz: 0,112 Ohm/km
- Short Circuit Current 0,3 s Max : 0,13 kA
- Short Circuit Current 1 s Max : 0,07 kA
- Impedance at 50 Hz : 36 Ohm
- Voltage Drop: 63,7 V/A.km
- Calorific Power: 2,3 MJ/m
74C068 SH C 500V 2x0.75 Cu2 K3 EG Tz
Nexans ref. 10230519
- Embalaje: Cut to length (m)
- Tipo de armadura: Galvanized Steel Braid
- Con conductor amarillo/verde: No
- Sección del conductor: 0,75 mm²
- Número de conductores: 2
- Resistencia máxima del conductor en CC a 20º C: 24,5 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 31,200 Ohm/km
- Reactance at 50 Hz: 0,106 Ohm/km
- Short Circuit Current 0,3 s Max : 0,2 kA
- Short Circuit Current 1 s Max : 0,11 kA
- Impedance at 50 Hz : 24,5 Ohm
- Voltage Drop: 43,3 V/A.km
- Calorific Power: 2,3 MJ/m
74C068 SH C 500V 2x1 Cu2 K3 EG Tz
Nexans ref. 10220646 - País de referencia 01270447
- Embalaje: Cut to length (m)
- Tipo de armadura: Galvanized Steel Braid
- Con conductor amarillo/verde: No
- Sección del conductor: 1 mm²
- Número de conductores: 2
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 32,0 V/A.km
- Calorific Power: 2,3 MJ/m
74C068 SH C 500V 3x1 Cu2 K3 EG Tz
Nexans ref. 10220647 - País de referencia 01270448
- Embalaje: Cut to length (m)
- Tipo de armadura: Galvanized Steel Braid
- Con conductor amarillo/verde: No
- Sección del conductor: 1 mm²
- Número de conductores: 3
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 32,0 V/A.km
- Calorific Power: 2,3 MJ/m
74C068 SH C 500V 4x1 Cu2 K3 EG Tz
Nexans ref. 10220648 - País de referencia 01270449
- Embalaje: Cut to length (m)
- Tipo de armadura: Galvanized Steel Braid
- Con conductor amarillo/verde: No
- Sección del conductor: 1 mm²
- Número de conductores: 4
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 32,0 V/A.km
- Calorific Power: 2,8 MJ/m
74C068 SH C 500V 7x1 Cu2 K3 EG Ar
Nexans ref. 10219597 - País de referencia 01270450
- Embalaje: Cut to length (m)
- Tipo de armadura: Steel tapes
- Con conductor amarillo/verde: No
- Sección del conductor: 1 mm²
- Número de conductores: 7
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 36,9 V/A.km
- Calorific Power: 3,1 MJ/m
74C068 SH C 500V 9x1 Cu2 K3 EG Ar
Nexans ref. 10233671
- Embalaje: Cut to length (m)
- Tipo de armadura: Steel tapes
- Con conductor amarillo/verde: No
- Sección del conductor: 1 mm²
- Número de conductores: 9
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 36,9 V/A.km
- Calorific Power: 3,6 MJ/m
74C068 SH C 500V 12x1 Cu2 K3 EG Ar
Nexans ref. 10219596 - País de referencia 01270451
- Embalaje: Cut to length (m)
- Tipo de armadura: Steel tapes
- Con conductor amarillo/verde: No
- Sección del conductor: 1 mm²
- Número de conductores: 12
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 36,9 V/A.km
- Calorific Power: 4,1 MJ/m
74C068 SH C 500V 19x1 Cu2 K3 EG Ar
Nexans ref. 10220651 - País de referencia 01270452
- Embalaje: Cut to length (m)
- Tipo de armadura: Steel tapes
- Con conductor amarillo/verde: No
- Sección del conductor: 1 mm²
- Número de conductores: 19
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 36,9 V/A.km
- Calorific Power: 5,3 MJ/m
74C068 SH C 500V 27x1 Cu2 K3 EG Ar
Nexans ref. 10220652 - País de referencia 01270453
- Embalaje: Cut to length (m)
- Tipo de armadura: Steel tapes
- Con conductor amarillo/verde: No
- Sección del conductor: 1 mm²
- Número de conductores: 27
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 36,9 V/A.km
- Calorific Power: 6,6 MJ/m
74C068 SH C 500V 37x1 Cu2 K3 EG Ar
Nexans ref. 10220653 - País de referencia 01270454
- Embalaje: Cut to length (m)
- Tipo de armadura: Steel tapes
- Con conductor amarillo/verde: No
- Sección del conductor: 1 mm²
- Número de conductores: 37
- Resistencia máxima del conductor en CC a 20º C: 18,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 23,000 Ohm/km
- Reactance at 50 Hz: 0,1 Ohm/km
- Short Circuit Current 0,3 s Max : 0,26 kA
- Short Circuit Current 1 s Max : 0,14 kA
- Impedance at 50 Hz : 18,1 Ohm
- Voltage Drop: 36,9 V/A.km
- Calorific Power: 6,9 MJ/m
74C068 SH C 500V 2x1.5 Cu2 K3 EG Tz
Nexans ref. 10220684 - País de referencia 01270455
- Embalaje: Cut to length (m)
- Tipo de armadura: Galvanized Steel Braid
- Con conductor amarillo/verde: No
- Sección del conductor: 1,5 mm²
- Número de conductores: 2
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,096 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 21,4 V/A.km
- Calorific Power: 2,4 MJ/m
74C068 SH C 500V 3x1.5 Cu2 K3 EG Tz
Nexans ref. 10220685 - País de referencia 01270456
- Embalaje: Cut to length (m)
- Tipo de armadura: Galvanized Steel Braid
- Con conductor amarillo/verde: No
- Sección del conductor: 1,5 mm²
- Número de conductores: 3
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,096 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 21,4 V/A.km
- Calorific Power: 2,8 MJ/m
74C068 SH C 500V 4x1.5 Cu2 K3 EG Tz
Nexans ref. 10220686 - País de referencia 01270457
- Embalaje: Cut to length (m)
- Tipo de armadura: Galvanized Steel Braid
- Con conductor amarillo/verde: No
- Sección del conductor: 1,5 mm²
- Número de conductores: 4
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,096 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 21,4 V/A.km
- Calorific Power: 3 MJ/m
74C068 SH C 500V 7x1.5 Cu2 K3 EG Ar
Nexans ref. 10220687 - País de referencia 01270458
- Embalaje: Cut to length (m)
- Tipo de armadura: Steel tapes
- Con conductor amarillo/verde: No
- Sección del conductor: 1,5 mm²
- Número de conductores: 7
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,096 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 24,8 V/A.km
- Calorific Power: 3,2 MJ/m
74C068 SH C 500V 8x1.5 Cu2 K3 EG Ar
Nexans ref. 10260238
- Embalaje: Cut to length (m)
- Tipo de armadura: Steel tapes
- Con conductor amarillo/verde: No
- Sección del conductor: 1,5 mm²
- Número de conductores: 8
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,096 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 24,8 V/A.km
- Calorific Power: 3,6 MJ/m
74C068 SH C 500V 12x1.5 Cu2 K3 EG Ar
Nexans ref. 10220688 - País de referencia 01270459
- Embalaje: Cut to length (m)
- Tipo de armadura: Steel tapes
- Con conductor amarillo/verde: No
- Sección del conductor: 1,5 mm²
- Número de conductores: 12
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,096 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 24,8 V/A.km
- Calorific Power: 4,4 MJ/m
74C068 SH C 500V 19x1.5 Cu2 K3 EG Ar
Nexans ref. 10220689 - País de referencia 01270460
- Embalaje: Cut to length (m)
- Tipo de armadura: Steel tapes
- Con conductor amarillo/verde: No
- Sección del conductor: 1,5 mm²
- Número de conductores: 19
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,096 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 24,8 V/A.km
- Calorific Power: 5,3 MJ/m
74C068 SH C 500V 27x1.5 Cu2 K3 EG Ar
Nexans ref. 10220690 - País de referencia 01270461
- Embalaje: Cut to length (m)
- Tipo de armadura: Steel tapes
- Con conductor amarillo/verde: No
- Sección del conductor: 1,5 mm²
- Número de conductores: 27
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,096 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 24,8 V/A.km
- Calorific Power: 7,2 MJ/m
74C068 SH C 500V 37x1.5 Cu2 K3 EG Ar
Nexans ref. 10220691 - País de referencia 01270462
- Embalaje: Cut to length (m)
- Tipo de armadura: Steel tapes
- Con conductor amarillo/verde: No
- Sección del conductor: 1,5 mm²
- Número de conductores: 37
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,096 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 24,8 V/A.km
- Calorific Power: 7,8 MJ/m
74C068 SH C 500V 48x1.5 Cu2 K3 EG Ar
Nexans ref. 10267220
- Embalaje: Cut to length (m)
- Tipo de armadura: Steel tapes
- Con conductor amarillo/verde: No
- Sección del conductor: 1,5 mm²
- Número de conductores: 48
- Resistencia máxima del conductor en CC a 20º C: 12,1 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 15,400 Ohm/km
- Reactance at 50 Hz: 0,096 Ohm/km
- Short Circuit Current 0,3 s Max : 0,39 kA
- Short Circuit Current 1 s Max : 0,21 kA
- Impedance at 50 Hz : 12,1 Ohm
- Voltage Drop: 24,8 V/A.km
- Calorific Power: 8,3 MJ/m
74C068 SH C 500V 3x2.5 Cu2 K3 EG Tz
Nexans ref. 10230168
- Embalaje: Cut to length (m)
- Tipo de armadura: Galvanized Steel Braid
- Con conductor amarillo/verde: No
- Sección del conductor: 2,5 mm²
- Número de conductores: 3
- Resistencia máxima del conductor en CC a 20º C: 7,41 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 9,440 Ohm/km
- Reactance at 50 Hz: 0,09 Ohm/km
- Short Circuit Current 0,3 s Max : 0,65 kA
- Short Circuit Current 1 s Max : 0,36 kA
- Impedance at 50 Hz : 7,41 Ohm
- Voltage Drop: 13,2 V/A.km
- Calorific Power: 3,2 MJ/m
74C068 SH C 500V 4G2.5 Cu2 K3 EG Ar
Nexans ref. 10236497
- Embalaje: Cut to length (m)
- Tipo de armadura: Steel tapes
- Con conductor amarillo/verde: Sí
- Sección del conductor: 2,5 mm²
- Número de conductores: 4
- Resistencia máxima del conductor en CC a 20º C: 7,41 Ohm/km
- Maximum DC resistance of the conductor at 90°C: 9,440 Ohm/km
- Reactance at 50 Hz: 0,09 Ohm/km
- Short Circuit Current 0,3 s Max : 0,65 kA
- Short Circuit Current 1 s Max : 0,36 kA
- Impedance at 50 Hz : 7,41 Ohm
- Voltage Drop: 15,2 V/A.km
- Calorific Power: 3,2 MJ/m
Descripción
Descripción
Estándares
-
ProductIEC 60228
-
TestIEC 60332-3-23; IEC 60754-1; IEC 60754-2; IEC 61034-2; NF C32-070/C1
Applications
These control cables alllow connection to a variety of industrial equipement from control room. Many of them require anti-inductive screen (EMI). They are well adapted to underground use.
Construction
Conductor:
- Stranded plain copper (class 2)
Insulation:
- Zero halogen (SH), cross-linked
Assembling:
- Polyester tape (optional)
Overall screen:
- Copper wire braid (CWB) R ≥ 80%
Inner sheath:
- Low smoke, zero halogen (LSZH)
Armour:
- Galvanized steel braid (Tz) ≤ 4 conductors
- Steel tapes (Ar) > 4 conductors
Outer sheath:
- Low smoke, zero halogen (LSZH)
- Colour: grey
Core identification
Black cores printed with white numbers
Optional: with Y/G core
Características
Características
Características de construcción
Características de construcción
Material del conductor
Plain copper
Type of conductor
Stranded, class 2
Aislamiento
Halogen-free
Pantalla
Bare copper braid
Cubierta interior
LSZH
Cubierta exterior
LSZH
Libre de halógenos
IEC 60754-1; IEC 60754-2
Características mecánicas
Características mecánicas
Resistencia mecánica a impactos
Buena
Características de uso
Características de uso
Temperatura ambiente de utilización (rango)
-20 ... 60 °C
Densidad de los humos
-
No propagador del incendio
NF C 32070 C1; IEC 60332-3-24 (cat.B)
Resistencia a interferencias electromagnéticas
Sí
Resistencia a radiaciones ultravioletas
Sí
Life cycle 60years
Yes
Temperatura máxima del conductor
90 °C
Nuclear Classification
Class 1 E Non LOCA/K3
Recursos
Recursos
Documentación
Selling & delivery Information
Minimum bending radius:
10 x outer diameter
To be doubled during laying operations
Marking
NEXANS 279 Nber of cores & cross-section Cu EG ARME CST 74 C 068 K3 SH 0.3/0.5 (0.6) kV YYYY Manufacturing number + metric marking
Nuestros sitios web
Selecciona tu país para conocer nuestros productos y soluciones
-
Africa
- Africa
- Ghana
- Ivory Coast
- Morocco
- North West Africa
- Americas
- Asia
- Europe
- Oceania
