ProductNexans specification
Characteristics
Very flexible cable with an extremely good mechanical behaviour.
Withstands miscellaneous sterilisation process.

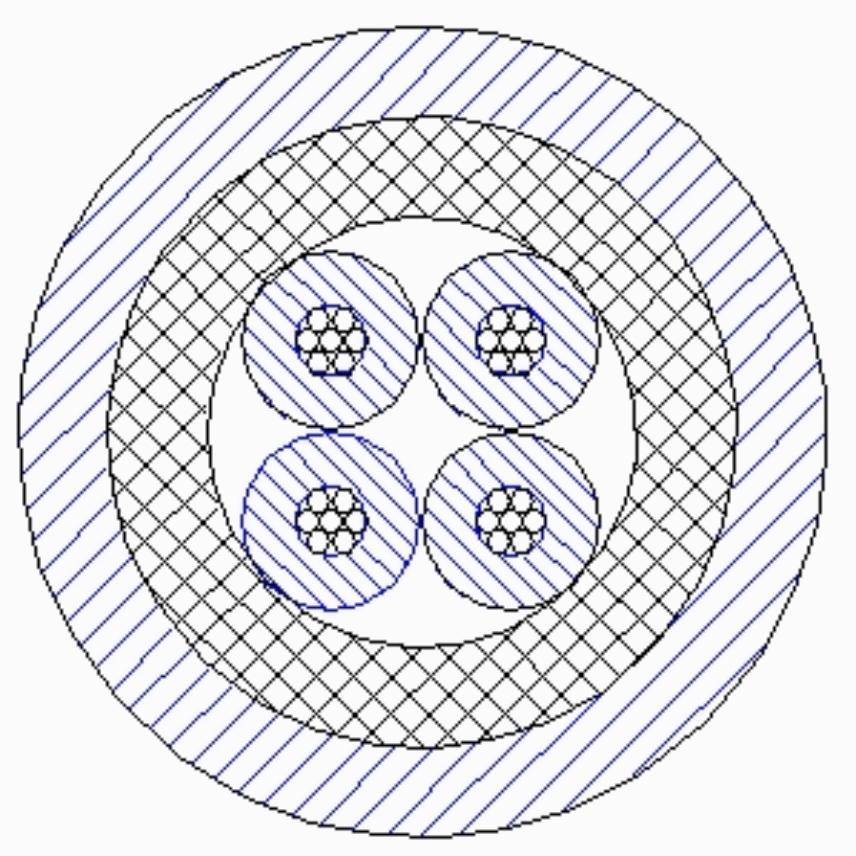

CONSTRUCTION
1- CORE (A)
AWG 40 stranded silver plated alloy conductor.
Nominal diameter : 0.09 mm.
MFA insulation.
Diameter : 0.20 +/- 0.02 mm.
4 Cores A twisted
Nominal diameter : 0.48 mm.
2- SHIELD
AWG 44 silver plated copper braid.
95% coverage.
Nominal diameter : 0.75 mm.
6- FEP Jacket
Diameter : 0.95 +/- 0.10 mm.
Main Characteristics
Minimum static bending radius : 5 x Overall diameter.
Characteristics
Characteristics
Construction characteristics
Construction characteristics
Conductor material
Silvered copper
Conductor shape
Multi stranded
Construction type
Shielded and sheathed
Insulation
PFA
Dimensional characteristics
Dimensional characteristics
Wire diameter
- mm
Outer Diameter
0.95 mm
Maximum outer diameter
1.05 mm
Approximate weight
2.11 g/m
Electrical characteristics
Electrical characteristics
Operating voltage
24 V
Mechanical characteristics
Mechanical characteristics
Cable flexibility
Very flexible
Usage characteristics
Usage characteristics
Maximum operating temperature
150 °C
Minimum operating temperature
-30 °C
Mechanical Resistance
Good mechanical resistance
