ABS 1356 VNA Single core
ABS 1356 VNA Single core
Designed for general purpose aircraft wiring applications.

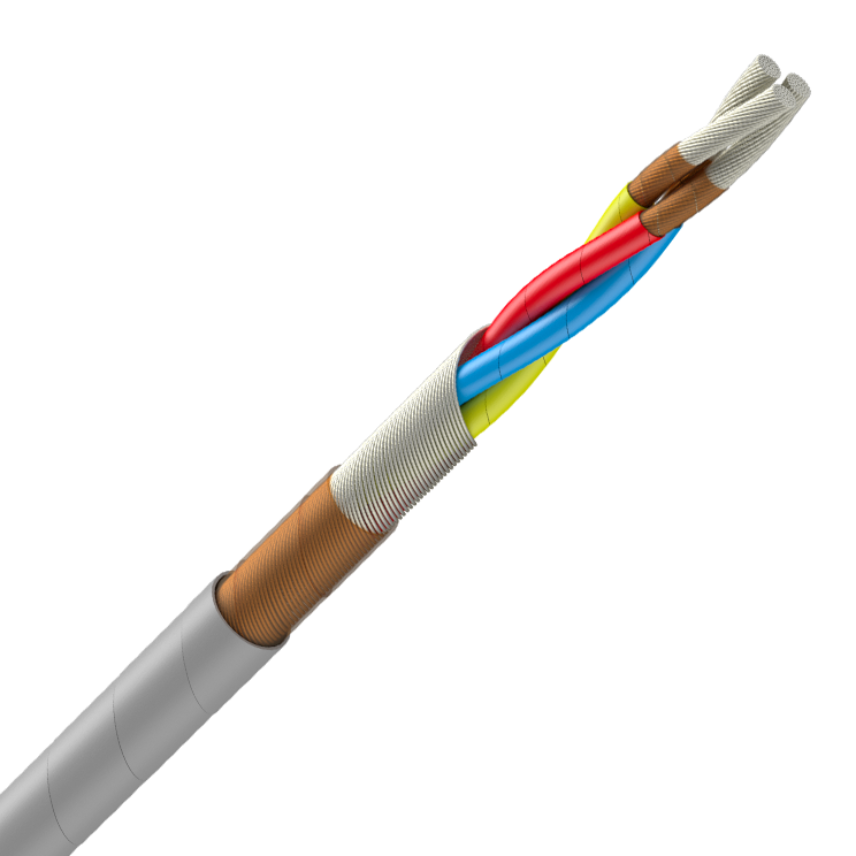

Screened and Jacketed Single and Multicores
UV Laser Printable
ABS 1356 VNA 10 AWG
Product ref.
- Nominal outer diameter: 3.74 mm
- Conductor cross-section (AWG/KCMIL): 10
- Screen strands nominal diameter: 0.12 mm
- Maximum weight: 36.07 g/m
- Maximum core diameter: 3.89 mm
- Nominal weight: 33.91 g/m
ABS 1356 VNA 12AWG
Product ref.
- Nominal outer diameter: 3.09 mm
- Conductor cross-section (AWG/KCMIL): 12
- Screen strands nominal diameter: 0.1 mm
- Maximum weight: 24.3 g/m
- Maximum core diameter: 3.2 mm
- Nominal weight: 22.56 g/m
ABS 1356 VNA 14 AWG
Product ref.
- Nominal outer diameter: 2.68 mm
- Conductor cross-section (AWG/KCMIL): 14
- Screen strands nominal diameter: 0.1 mm
- Maximum weight: 17.96 g/m
- Maximum core diameter: 2.79 mm
- Nominal weight: 17.1 g/m
ABS 1356 VNA 16 AWG
Product ref.
- Nominal outer diameter: 2.38 mm
- Conductor cross-section (AWG/KCMIL): 16
- Screen strands nominal diameter: 0.1 mm
- Maximum weight: 14.51 g/m
- Maximum core diameter: 2.48 mm
- Nominal weight: 13.64 g/m
ABS 1356 VNA 18 AWG
Product ref.
- Nominal outer diameter: 2.03 mm
- Conductor cross-section (AWG/KCMIL): 18
- Screen strands nominal diameter: 0.08 mm
- Maximum weight: 10.4 g/m
- Maximum core diameter: 2.11 mm
- Nominal weight: 9.73 g/m
ABS 1356 VNA 20 AWG
Product ref.
- Nominal outer diameter: 1.78 mm
- Conductor cross-section (AWG/KCMIL): 20
- Screen strands nominal diameter: 0.08 mm
- Maximum weight: 7.75 g/m
- Maximum core diameter: 1.87 mm
- Nominal weight: 7.48 g/m
ABS 1356 VNA 22 AWG
Product ref.
- Nominal outer diameter: 1.51 mm
- Conductor cross-section (AWG/KCMIL): 22
- Screen strands nominal diameter: 0.08 mm
- Maximum weight: 5.86 g/m
- Maximum core diameter: 1.6 mm
- Nominal weight: 5.58 g/m
ABS 1356 VNA 24 AWG
Product ref.
- Nominal outer diameter: 1.38 mm
- Conductor cross-section (AWG/KCMIL): 24
- Screen strands nominal diameter: 0.08 mm
- Maximum weight: 4.8 g/m
- Maximum core diameter: 1.45 mm
- Nominal weight: 4.57 g/m
Description
Description
Standards
-
ProductABS 1356
-
TestprEN 3475
DESIGN CONSTRUCTION
CONDUCTOR
1 cores ABS 0949 AD
Nickel Copper Clad Aluminium
SCREEN
Nickel-plated copper spiral screen
JACKET
Polymide tape
UV PTFE tape
IDENTIFICATION
1 core (VNA) : Grey
Marking text : " XXX ** FR F++ "
Colour : Green for AWG 22, 18, 14 and 10 - Blue for AWG 24, 20, 16 and 12
Jacket Identification
Characteristics
Characteristics
Construction characteristics
Construction characteristics
Core identification
Grey
Insulating material
-
Number of conductors
1
Electrical characteristics
Electrical characteristics
Max. DC resistance of the conductor at 20°C (Ohm/km)
-
Usage characteristics
Usage characteristics
Operating temperature, range
-65 ... 180 °C
Oil resistance
Very good resistance to aircraft fluids
Arc tracking resistant
Yes
RoHS compliant
Yes
