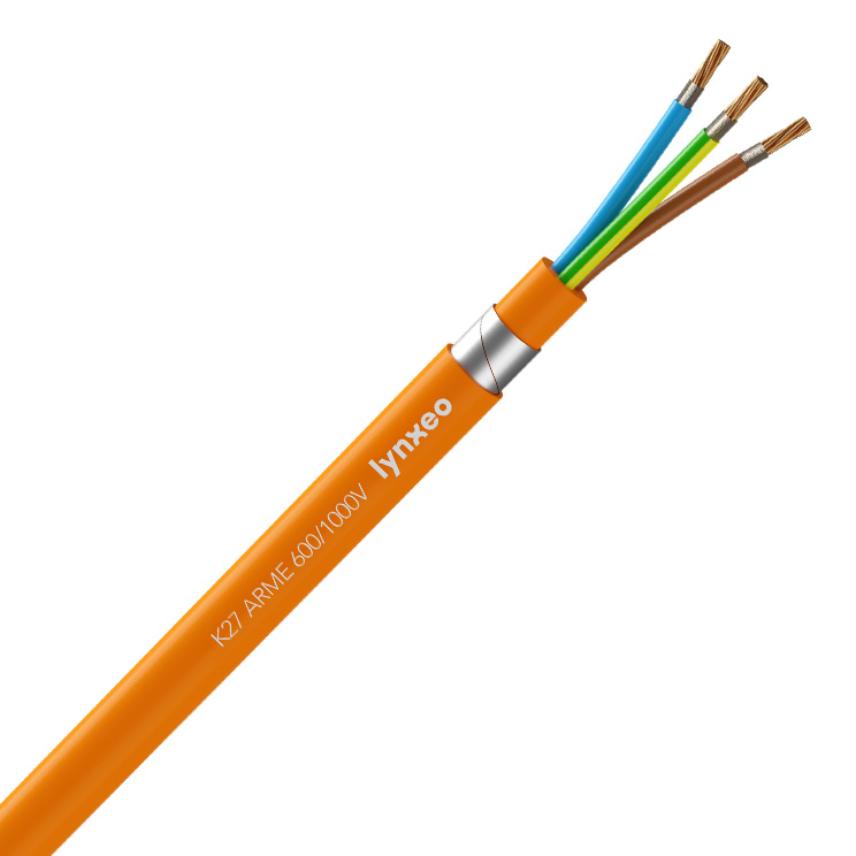

K27 ARMOURED 600/1000V
K27 ARMOURED 600/1000V
Fire Resistant Armoured cables CR1-C1-C2
RATP Specification K27
K27 ARMOURED 1000V 5G2.5
Product ref. 10286540
- Packaging: m (100000m)
- With Green/Yellow core: Yes
- Number of cores: 5
- Conductor cross-section: 2.5 mm²
- Maximum outer diameter: 25.0 mm
- Approximate weight: 839 kg/km
K27 ARMOURED 1000V 4G2.5
Product ref. 10267328
- Packaging: m (100000m)
- With Green/Yellow core: Yes
- Number of cores: 4
- Conductor cross-section: 2.5 mm²
- Maximum outer diameter: 23.5 mm
- Approximate weight: 684 kg/km
K27 ARMOURED 1000V 5G4
Product ref. 10265253
- Packaging: m (100000m)
- With Green/Yellow core: Yes
- Number of cores: 5
- Conductor cross-section: 4 mm²
- Maximum outer diameter: 28.5 mm
- Approximate weight: 1000 kg/km
K27 ARMOURED 1000V 4G4
Product ref. 10267330
- Packaging: m (100000m)
- With Green/Yellow core: Yes
- Number of cores: 4
- Conductor cross-section: 4 mm²
- Maximum outer diameter: 26.0 mm
- Approximate weight: 860 kg/km
K27 ARMOURED 1000V 5G6
Product ref. 10265249
- Packaging: m (100000m)
- With Green/Yellow core: Yes
- Number of cores: 5
- Conductor cross-section: 6 mm²
- Maximum outer diameter: 30.5 mm
- Approximate weight: 1322 kg/km
K27 ARMOURED 1000V 4G6
Product ref. 10267329
- Packaging: m (100000m)
- With Green/Yellow core: Yes
- Number of cores: 4
- Conductor cross-section: 6 mm²
- Maximum outer diameter: 27.5 mm
- Approximate weight: 1099 kg/km
K27 ARMOURED 1000V 5G10
Product ref. 10286536
- Packaging: m (100000m)
- With Green/Yellow core: Yes
- Number of cores: 5
- Conductor cross-section: 10 mm²
- Maximum outer diameter: 33.2 mm
- Approximate weight: 1623 kg/km
K27 ARMOURED 1000V 4G10
Product ref. 10267331
- Packaging: m (100000m)
- With Green/Yellow core: Yes
- Number of cores: 4
- Conductor cross-section: 10 mm²
- Maximum outer diameter: 30.5 mm
- Approximate weight: 1414 kg/km
K27 ARMOURED 1000V 3G16
Product ref. 10229854
- Packaging: m (100000m)
- With Green/Yellow core: Yes
- Number of cores: 3
- Conductor cross-section: 16 mm²
- Maximum outer diameter: 31.0 mm
- Approximate weight: 1508 kg/km
K27 ARMOURED 1000V 1x16
Product ref. 10265026
- Packaging: m (100000m)
- With Green/Yellow core: No
- Number of cores: 1
- Conductor cross-section: 16 mm²
- Maximum outer diameter: 17.0 mm
- Approximate weight: 504 kg/km
K27 ARMOURED 1000V 5G16
Product ref. 10286537
- Packaging: m (100000m)
- With Green/Yellow core: Yes
- Number of cores: 5
- Conductor cross-section: 16 mm²
- Maximum outer diameter: 36.2 mm
- Approximate weight: 2070 kg/km
K27 ARMOURED 1000V 4G16
Product ref. 10267332
- Packaging: m (100000m)
- With Green/Yellow core: Yes
- Number of cores: 4
- Conductor cross-section: 16 mm²
- Maximum outer diameter: 39.5 mm
- Approximate weight: 1777 kg/km
K27 ARMOURED 1000V 1x25
Product ref. 10052886
- Packaging: m (100000m)
- With Green/Yellow core: No
- Number of cores: 1
- Conductor cross-section: 25 mm²
- Maximum outer diameter: 19.0 mm
- Approximate weight: 605 kg/km
K27 ARMOURED 1000V 4G25
Product ref. 10216118
- Packaging: m (100000m)
- With Green/Yellow core: Yes
- Number of cores: 4
- Conductor cross-section: 25 mm²
- Maximum outer diameter: 39.5 mm
- Approximate weight: 2413 kg/km
K27 ARMOURED 1000V 4x25
Product ref. 10265266
- Packaging: m (100000m)
- With Green/Yellow core: No
- Number of cores: 4
- Conductor cross-section: 25 mm²
- Maximum outer diameter: 39.5 mm
- Approximate weight: 2363 kg/km
K27 ARMOURED 1000V 5G25
Product ref. 10286538
- Packaging: m (100000m)
- With Green/Yellow core: Yes
- Number of cores: 5
- Conductor cross-section: 25 mm²
- Maximum outer diameter: 41.6 mm
- Approximate weight: 2823 kg/km
K27 ARMOURED 1000V 1x35
Product ref. 10052887
- Packaging: m (100000m)
- With Green/Yellow core: No
- Number of cores: 1
- Conductor cross-section: 35 mm²
- Maximum outer diameter: 20.5 mm
- Approximate weight: 753 kg/km
K27 ARMOURED 1000V 4x35
Product ref. 10265267
- Packaging: m (100000m)
- With Green/Yellow core: No
- Number of cores: 4
- Conductor cross-section: 35 mm²
- Maximum outer diameter: 43.0 mm
- Approximate weight: 2992 kg/km
K27 ARMOURED 1000V 5G35
Product ref. 10286541
- Packaging: m (100000m)
- With Green/Yellow core: Yes
- Number of cores: 5
- Conductor cross-section: 35 mm²
- Maximum outer diameter: 46.4 mm
- Approximate weight: 3628 kg/km
K27 ARMOURED 1000V 4G35
Product ref. 10267333
- Packaging: m (100000m)
- With Green/Yellow core: Yes
- Number of cores: 4
- Conductor cross-section: 35 mm²
- Maximum outer diameter: 43.0 mm
- Approximate weight: 3066 kg/km
K27 ARMOURED 1000V 1x50
Product ref. 10265251
- Packaging: m (100000m)
- With Green/Yellow core: No
- Number of cores: 1
- Conductor cross-section: 50 mm²
- Maximum outer diameter: 22.0 mm
- Approximate weight: 910 kg/km
K27 ARMOURED 1000V 4x50
Product ref. 10265268
- Packaging: m (100000m)
- With Green/Yellow core: No
- Number of cores: 4
- Conductor cross-section: 50 mm²
- Maximum outer diameter: 46.5 mm
- Approximate weight: 3703 kg/km
K27 ARMOURED 1000V 5G50
Product ref. 10286539
- Packaging: m (100000m)
- With Green/Yellow core: Yes
- Number of cores: 5
- Conductor cross-section: 50 mm²
- Maximum outer diameter: 51.2 mm
- Approximate weight: 4562 kg/km
K27 ARMOURED 1000V 1x70
Product ref. 10265264
- Packaging: m (100000m)
- With Green/Yellow core: No
- Number of cores: 1
- Conductor cross-section: 70 mm²
- Maximum outer diameter: 24.5 mm
- Approximate weight: 1194 kg/km
K27 ARMOURED 1000V 1x95
Product ref. 10265265
- Packaging: m (100000m)
- With Green/Yellow core: No
- Number of cores: 1
- Conductor cross-section: 95 mm²
- Maximum outer diameter: 27.0 mm
- Approximate weight: 1493 kg/km
K27 ARMOURED 1000V 1x120
Product ref. 10092495
- Packaging: m (100000m)
- With Green/Yellow core: No
- Number of cores: 1
- Conductor cross-section: 120 mm²
- Maximum outer diameter: 28.5 mm
- Approximate weight: 1778 kg/km
K27 ARMOURED 1000V 1x150
Product ref. 10092496
- Packaging: m (100000m)
- With Green/Yellow core: No
- Number of cores: 1
- Conductor cross-section: 150 mm²
- Maximum outer diameter: 31.0 mm
- Approximate weight: 2130 kg/km
K27 ARMOURED 1000V 1x185
Product ref. 10087163
- Packaging: m (100000m)
- With Green/Yellow core: No
- Number of cores: 1
- Conductor cross-section: 185 mm²
- Maximum outer diameter: 34.0 mm
- Approximate weight: 2597 kg/km
K27 ARMOURED 1000V 1x240
Product ref. 10280173
- Packaging: m (100000m)
- With Green/Yellow core: No
- Number of cores: 1
- Conductor cross-section: 240 mm²
- Maximum outer diameter: 37.5 mm
- Approximate weight: 3278 kg/km
Description
Description
Standards
-
ProductIEC 60228; NF C32-310
-
TestNF C32-070/C1; NF C32-070/C2
DESIGN
1. Conductor
Bare copper - Solid class 1 for cross section < 4mm²
Stranded class 2 for cross section ≥ 4mm²
2. Insulation
Mica tape + Silicone rubber
3. Assembly
4. Inner sheath
Halogen free Polyolefin
5. Armour
Non magnetic stainless steel tapes for single core, steel tapes for multi core
6. Sheath
Halogen free Polyolefin
Colour: orange
Core identification
2x: brown - blue
3x: brown - black - grey (brown - black - blue if the conductor cross-section is 1.5 or 2.5mm²)
3G: brown - blue - green/yellow
4x: brown - black - grey - blue
4G: brown - black - grey - green/yellow
5x: black cores with printed numbers
5G: blue - brown - black - grey - green/yellow
7 cores and above : black cores with printed numbers
Marking
K27 - 600/1000V - Number of cores & cross-section - ARMÉ - MM/YY - LYNXEO 279 - Manufacturing n° + metric marking
