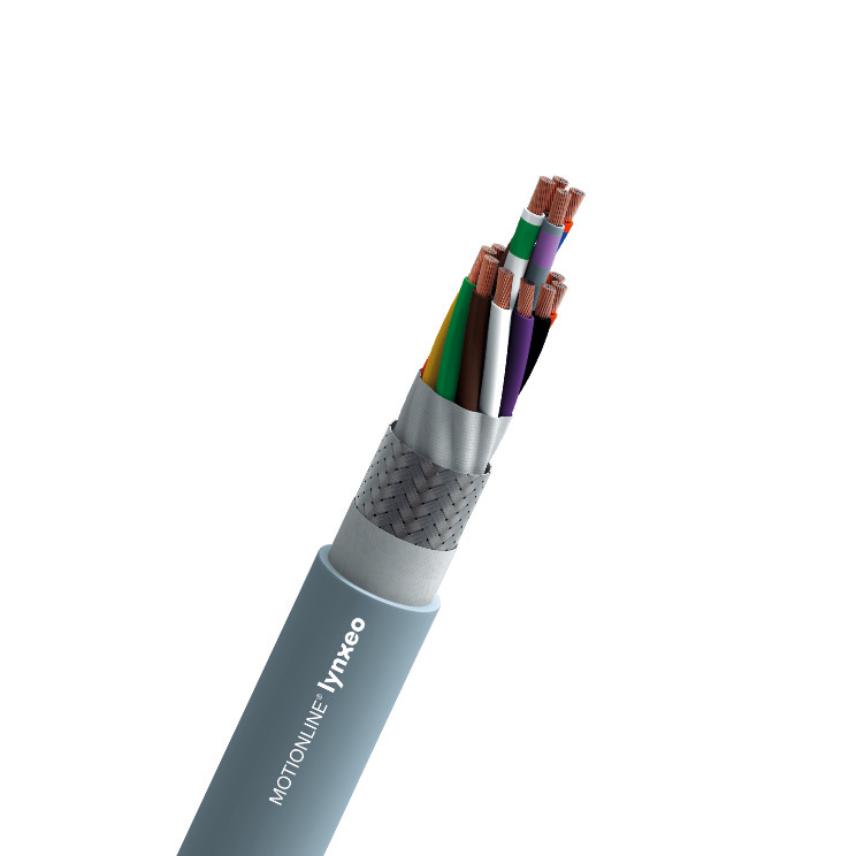

MOVETRONIC C PVC - 0,25 mm² and 0,34 mm² / PVC-jacket / shielded
MOVETRONIC C PVC - 0,25 mm² and 0,34 mm² / PVC-jacket / shielded
Control- or signal cable for dynamic application, PVC-jacket, shielded, oil resistant, flame retardant, UL and CSA approved
Lire plusMOVETRONIC C PVC 2 x 0,25 mm²
Réf. Produit - Réf. pays Q102502E100
- Conditionnement: Touret (1000m)
- Structure: (2x0,25)C
- Section du conducteur: 0,25 mm²
- Nombre de conducteurs: 2
- Diamètre extérieur: 4,6 mm
- Poids en cuivre: 11,7 kg/km
- Masse approximative: 28 kg/km
MOVETRONIC C PVC 3 x 0,25 mm²
Réf. Produit 10563079 - Réf. pays Q102503E100
- Conditionnement: Touret (1000m)
- Structure: (3x0,25)C
- Section du conducteur: 0,25 mm²
- Nombre de conducteurs: 3
- Diamètre extérieur: 4,8 mm
- Poids en cuivre: 14,7 kg/km
- Masse approximative: 30 kg/km
MOVETRONIC C PVC 4 x 0,25 mm²
Réf. Produit 10555849 - Réf. pays Q102504E100
- Conditionnement: Touret (1000m)
- Structure: (4x0,25)C
- Section du conducteur: 0,25 mm²
- Nombre de conducteurs: 4
- Diamètre extérieur: 5,1 mm
- Poids en cuivre: 18 kg/km
- Masse approximative: 35 kg/km
MOVETRONIC C PVC 5 x 0,25 mm²
Réf. Produit - Réf. pays Q102505E100
- Conditionnement: Touret (1000m)
- Structure: (5x0,25)C
- Section du conducteur: 0,25 mm²
- Nombre de conducteurs: 5
- Diamètre extérieur: 5,4 mm
- Poids en cuivre: 21,4 kg/km
- Masse approximative: 40 kg/km
MOVETRONIC C PVC 6 x 0,25 mm²
Réf. Produit - Réf. pays Q102506E100
- Conditionnement: Touret (1000m)
- Structure: (6x0,25)C
- Section du conducteur: 0,25 mm²
- Nombre de conducteurs: 6
- Diamètre extérieur: 5,7 mm
- Poids en cuivre: 24,8 kg/km
- Masse approximative: 45 kg/km
MOVETRONIC C PVC 7 x 0,25 mm²
Réf. Produit - Réf. pays Q102507E100
- Conditionnement: Touret (1000m)
- Structure: (7x0,25)C
- Section du conducteur: 0,25 mm²
- Nombre de conducteurs: 7
- Diamètre extérieur: 6 mm
- Poids en cuivre: 28 kg/km
- Masse approximative: 53 kg/km
MOVETRONIC C PVC 8 x 0,25 mm²
Réf. Produit - Réf. pays Q102508E100
- Conditionnement: Touret (1000m)
- Structure: (8x0,25)C
- Section du conducteur: 0,25 mm²
- Nombre de conducteurs: 8
- Diamètre extérieur: 6,4 mm
- Poids en cuivre: 31,9 kg/km
- Masse approximative: 62 kg/km
MOVETRONIC C PVC 10 x 0,25 mm²
Réf. Produit 10554887 - Réf. pays Q102510E100
- Conditionnement: Touret (1000m)
- Structure: (10x0,25)C
- Section du conducteur: 0,25 mm²
- Nombre de conducteurs: 10
- Diamètre extérieur: 7,5 mm
- Poids en cuivre: 37,9 kg/km
- Masse approximative: 66 kg/km
MOVETRONIC C PVC 12 x 0,25 mm²
Réf. Produit - Réf. pays Q102512E100
- Conditionnement: Touret (1000m)
- Structure: (12x0,25)C
- Section du conducteur: 0,25 mm²
- Nombre de conducteurs: 12
- Diamètre extérieur: 7,1 mm
- Poids en cuivre: 44 kg/km
- Masse approximative: 73 kg/km
MOVETRONIC C PVC 14 x 0,25 mm²
Réf. Produit - Réf. pays Q102514E100
- Conditionnement: Touret (1000m)
- Structure: (14x0,25)C
- Section du conducteur: 0,25 mm²
- Nombre de conducteurs: 14
- Diamètre extérieur: 7,5 mm
- Poids en cuivre: 49,2 kg/km
- Masse approximative: 82 kg/km
MOVETRONIC C PVC 16 x 0,25 mm²
Réf. Produit 10555848 - Réf. pays Q102516E100
- Conditionnement: Touret (1000m)
- Structure: (16x0,25)C
- Section du conducteur: 0,25 mm²
- Nombre de conducteurs: 16
- Diamètre extérieur: 7,8 mm
- Poids en cuivre: 55,1 kg/km
- Masse approximative: 90 kg/km
MOVETRONIC C PVC 18 x 0,25 mm²
Réf. Produit - Réf. pays Q102518E100
- Conditionnement: Touret (1000m)
- Structure: (18x0,25)C
- Section du conducteur: 0,25 mm²
- Nombre de conducteurs: 18
- Diamètre extérieur: 8,1 mm
- Poids en cuivre: 61 kg/km
- Masse approximative: 100 kg/km
MOVETRONIC C PVC 25 x 0,25 mm²
Réf. Produit - Réf. pays Q102525E100
- Conditionnement: Touret (1000m)
- Structure: (25x0,25)C
- Section du conducteur: 0,25 mm²
- Nombre de conducteurs: 25
- Diamètre extérieur: 9,5 mm
- Poids en cuivre: 86,4 kg/km
- Masse approximative: 148 kg/km
MOVETRONIC C PVC 2 x 0,34 mm²
Réf. Produit - Réf. pays Q103402E100
- Conditionnement: Touret (1000m)
- Structure: (2x0,34)C
- Section du conducteur: 0,34 mm²
- Nombre de conducteurs: 2
- Diamètre extérieur: 4,6 mm
- Poids en cuivre: 13,8 kg/km
- Masse approximative: 31 kg/km
MOVETRONIC C PVC 3 x 0,34 mm²
Réf. Produit 10554852 - Réf. pays Q103403E100
- Conditionnement: Touret (1000m)
- Structure: (3x0,34)C
- Section du conducteur: 0,34 mm²
- Nombre de conducteurs: 3
- Diamètre extérieur: 4,7 mm
- Poids en cuivre: 17,6 kg/km
- Masse approximative: 34 kg/km
MOVETRONIC C PVC 4 x 0,34 mm²
Réf. Produit - Réf. pays Q103404E100
- Conditionnement: Touret (1000m)
- Structure: (4x0,34)C
- Section du conducteur: 0,34 mm²
- Nombre de conducteurs: 4
- Diamètre extérieur: 5,1 mm
- Poids en cuivre: 21,7 kg/km
- Masse approximative: 39 kg/km
MOVETRONIC C PVC 5 x 0,34 mm²
Réf. Produit - Réf. pays Q103405E100
- Conditionnement: Touret (1000m)
- Structure: (5x0,34)C
- Section du conducteur: 0,34 mm²
- Nombre de conducteurs: 5
- Diamètre extérieur: 5,4 mm
- Poids en cuivre: 26 kg/km
- Masse approximative: 46 kg/km
MOVETRONIC C PVC 6 x 0,34 mm²
Réf. Produit - Réf. pays Q103406E100
- Conditionnement: Touret (1000m)
- Structure: (6x0,34)C
- Section du conducteur: 0,34 mm²
- Nombre de conducteurs: 6
- Diamètre extérieur: 5,8 mm
- Poids en cuivre: 30,3 kg/km
- Masse approximative: 52 kg/km
MOVETRONIC C PVC 7 x 0,34 mm²
Réf. Produit - Réf. pays Q103407E100
- Conditionnement: Touret (1000m)
- Structure: (7x0,34)C
- Section du conducteur: 0,34 mm²
- Nombre de conducteurs: 7
- Diamètre extérieur: 6,3 mm
- Poids en cuivre: 35 kg/km
- Masse approximative: 73 kg/km
MOVETRONIC C PVC 8 x 0,34 mm²
Réf. Produit 10554699 - Réf. pays Q103408E100
- Conditionnement: Touret (1000m)
- Structure: (8x0,34)C
- Section du conducteur: 0,34 mm²
- Nombre de conducteurs: 8
- Diamètre extérieur: 6,6 mm
- Poids en cuivre: 39,2 kg/km
- Masse approximative: 73 kg/km
MOVETRONIC C PVC 10 x 0,34 mm²
Réf. Produit - Réf. pays Q103410E100
- Conditionnement: Touret (1000m)
- Structure: (10x0,34)C
- Section du conducteur: 0,34 mm²
- Nombre de conducteurs: 10
- Diamètre extérieur: 7,3 mm
- Poids en cuivre: 46,8 kg/km
- Masse approximative: 77 kg/km
MOVETRONIC C PVC 12x0,34 mm²
Réf. Produit - Réf. pays Q103412E100
- Conditionnement: Touret (1000m)
- Structure: (12x0,34)C
- Section du conducteur: 0,34 mm²
- Nombre de conducteurs: 12
- Diamètre extérieur: 7,3 mm
- Poids en cuivre: 58 kg/km
- Masse approximative: 102 kg/km
MOVETRONIC C PVC 14 x 0,34 mm²
Réf. Produit - Réf. pays Q103414E100
- Conditionnement: Touret (1000m)
- Structure: (14x0,34)C
- Section du conducteur: 0,34 mm²
- Nombre de conducteurs: 14
- Diamètre extérieur: 7,8 mm
- Poids en cuivre: 61,3 kg/km
- Masse approximative: 97 kg/km
MOVETRONIC C PVC 16 x 0,34 mm²
Réf. Produit - Réf. pays Q103416E100
- Conditionnement: Touret (1000m)
- Structure: (16x0,34)C
- Section du conducteur: 0,34 mm²
- Nombre de conducteurs: 16
- Diamètre extérieur: 8,1 mm
- Poids en cuivre: 68,9 kg/km
- Masse approximative: 107 kg/km
MOVETRONIC C PVC 18 x 0,34 mm²
Réf. Produit 10554654 - Réf. pays Q103418E100
- Conditionnement: Touret (1000m)
- Structure: (18x0,34)C
- Section du conducteur: 0,34 mm²
- Nombre de conducteurs: 18
- Diamètre extérieur: 8,2 mm
- Poids en cuivre: 80,8 kg/km
- Masse approximative: 124 kg/km
MOVETRONIC C PVC 25 x 0,34 mm²
Réf. Produit 10554650 - Réf. pays Q103425E100
- Conditionnement: Touret (1000m)
- Structure: (25x0,34)C
- Section du conducteur: 0,34 mm²
- Nombre de conducteurs: 25
- Diamètre extérieur: 10,1 mm
- Poids en cuivre: 108,7 kg/km
- Masse approximative: 176 kg/km
Description
Description
Normes
-
ProduitUL and CSA approval
Cables designed for continuous moving application, high flexible, oil resistance.
Applications:
- Tracksystems for tool machines
- Wood machines
- Automatic lines for assembly
- Handling
- Packaging
- Other applications with moderate stresses
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Nature de l'âme
Cuivre nu
Isolation
Polyoléfine
Couleur d'isolation
DIN 47100
Taping
Non woven tape
Tresse
≥85% tinned copper braid coverage
Gaine extérieure
PVC
Couleur de la gaine
Grey RAL 7001
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
300 V
Tension d'essai
1500 V
Caractéristiques mécaniques
Caractéristiques mécaniques
Bending cycles
5 Mio.
Speed
300 m/min
Maximum acceleration
20 m/s²
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Application
Dynamic
Température de stockage, plage
-30 ... 80 °C
Température ambiante d'utilisation, plage
-5 ... 80 °C
Rayon de courbure minimum en utilisation dynamique
6,5 (xD)
Non propagateur de la flamme
IEC/EN 60332-1-2; FT1; UL 1581 FT1
Résistance aux huiles
EN 50363-4-1
