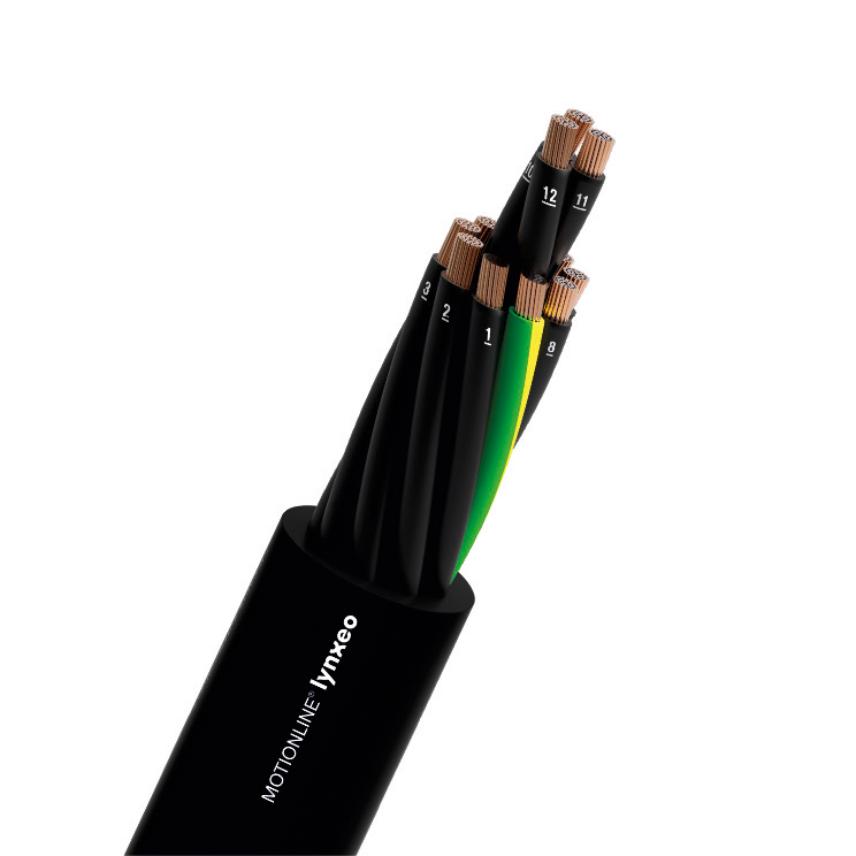

TRAY CABLES TYPE TC-ER - MTW 90° 600V - UNSHIELDED
TRAY CABLES TYPE TC-ER - MTW 90° 600V - UNSHIELDED
UL-listed control cables for fixed installation outside and inside cable tray and wind turbines, PVC jacket, unshielded, oil resistant, flame retardant, TC-ER and MTW approved, UL Listed
Lire plusTRAY CABLE TC-ER 2 x 1.0 mm²
Réf. Produit 10554630 - Réf. pays B1100026409
- Conditionnement: Longueur à la coupe (m)
- Structure: 2x1
- Section du conducteur: 1 mm²
- Nombre de conducteurs: 2
- Diamètre extérieur: 6,9 mm
- Poids en cuivre: 19 kg/km
- Masse approximative: 76 kg/km
TRAY CABLE TC-ER 3 x 1.0 mm²
Réf. Produit 10554633 - Réf. pays B1100036409
- Conditionnement: Longueur à la coupe (m)
- Structure: 3G1
- Section du conducteur: 1 mm²
- Nombre de conducteurs: 3
- Diamètre extérieur: 7,3 mm
- Poids en cuivre: 29 kg/km
- Masse approximative: 89 kg/km
TRAY CABLE TC-ER 4 x 1.0 mm²
Réf. Produit 10554638 - Réf. pays B1100046409
- Conditionnement: Longueur à la coupe (m)
- Structure: 4G1
- Section du conducteur: 1 mm²
- Nombre de conducteurs: 4
- Diamètre extérieur: 7,9 mm
- Poids en cuivre: 38 kg/km
- Masse approximative: 107 kg/km
TRAY CABLE TC-ER 5 x 1.0 mm²
Réf. Produit 10554640 - Réf. pays B1100056409
- Conditionnement: Longueur à la coupe (m)
- Structure: 5G1
- Section du conducteur: 1 mm²
- Nombre de conducteurs: 5
- Diamètre extérieur: 8,5 mm
- Poids en cuivre: 48 kg/km
- Masse approximative: 126 kg/km
TRAY CABLE TC-ER 7 x 1.0 mm²
Réf. Produit 10554642 - Réf. pays B1100076409
- Conditionnement: Longueur à la coupe (m)
- Structure: 7G1
- Section du conducteur: 1 mm²
- Nombre de conducteurs: 7
- Diamètre extérieur: 9,2 mm
- Poids en cuivre: 67 kg/km
- Masse approximative: 155 kg/km
TRAY CABLE TC-ER 12 x 1.0 mm²
Réf. Produit 10554646 - Réf. pays B1100126409
- Conditionnement: Longueur à la coupe (m)
- Structure: 12G1
- Section du conducteur: 1 mm²
- Nombre de conducteurs: 12
- Diamètre extérieur: 12 mm
- Poids en cuivre: 115 kg/km
- Masse approximative: 244 kg/km
TRAY CABLE TC-ER 18 x 1.0 mm²
Réf. Produit 10554587 - Réf. pays B1100186409
- Conditionnement: Longueur à la coupe (m)
- Structure: 18G1
- Section du conducteur: 1 mm²
- Nombre de conducteurs: 18
- Diamètre extérieur: 14,6 mm
- Poids en cuivre: 173 kg/km
- Masse approximative: 372 kg/km
TRAY CABLE TC-ER 25 x 1.0 mm²
Réf. Produit 10554590 - Réf. pays B1100256409
- Conditionnement: Longueur à la coupe (m)
- Structure: 25G1
- Section du conducteur: 1 mm²
- Nombre de conducteurs: 25
- Diamètre extérieur: 17,4 mm
- Poids en cuivre: 240 kg/km
- Masse approximative: 496 kg/km
TRAY CABLE TC-ER 2 x 1.5 mm²
Réf. Produit 10554593 - Réf. pays B1150026409
- Conditionnement: Longueur à la coupe (m)
- Structure: 2x1,5
- Section du conducteur: 1,5 mm²
- Nombre de conducteurs: 2
- Diamètre extérieur: 7,5 mm
- Poids en cuivre: 29 kg/km
- Masse approximative: 93,5 kg/km
TRAY CABLE TC-ER 3 x 1.5 mm²
Réf. Produit 10554598 - Réf. pays B1150036409
- Conditionnement: Longueur à la coupe (m)
- Structure: 3G1,5
- Section du conducteur: 1,5 mm²
- Nombre de conducteurs: 3
- Diamètre extérieur: 7,9 mm
- Poids en cuivre: 43 kg/km
- Masse approximative: 110 kg/km
TRAY CABLE TC-ER 4 x 1.5 mm²
Réf. Produit 10554603 - Réf. pays B1150046409
- Conditionnement: Longueur à la coupe (m)
- Structure: 4G1,5
- Section du conducteur: 1,5 mm²
- Nombre de conducteurs: 4
- Diamètre extérieur: 8,6 mm
- Poids en cuivre: 58 kg/km
- Masse approximative: 133 kg/km
TRAY CABLE TC-ER 5 x 1.5 mm²
Réf. Produit 10554606 - Réf. pays B1150056409
- Conditionnement: Longueur à la coupe (m)
- Structure: 5G1,5
- Section du conducteur: 1,5 mm²
- Nombre de conducteurs: 5
- Diamètre extérieur: 9,3 mm
- Poids en cuivre: 72 kg/km
- Masse approximative: 160 kg/km
TRAY CABLE TC-ER 7 x 1.5 mm²
Réf. Produit 10554609 - Réf. pays B1150076409
- Conditionnement: Longueur à la coupe (m)
- Structure: 7G1,5
- Section du conducteur: 1,5 mm²
- Nombre de conducteurs: 7
- Diamètre extérieur: 10,2 mm
- Poids en cuivre: 101 kg/km
- Masse approximative: 199 kg/km
TRAY CABLE TC-ER 12 x 1.5 mm²
Réf. Produit 10554612 - Réf. pays B1150126409
- Conditionnement: Longueur à la coupe (m)
- Structure: 12G1,5
- Section du conducteur: 1,5 mm²
- Nombre de conducteurs: 12
- Diamètre extérieur: 14 mm
- Poids en cuivre: 173 kg/km
- Masse approximative: 341 kg/km
TRAY CABLE TC-ER 18 x 1.5 mm²
Réf. Produit 10554615 - Réf. pays B1150186409
- Conditionnement: Longueur à la coupe (m)
- Structure: 18G1,5
- Section du conducteur: 1,5 mm²
- Nombre de conducteurs: 18
- Diamètre extérieur: 16,2 mm
- Poids en cuivre: 260 kg/km
- Masse approximative: 486 kg/km
TRAY CABLE TC-ER 25 x 1.5 mm²
Réf. Produit 10554429 - Réf. pays B1150256409
- Conditionnement: Longueur à la coupe (m)
- Structure: 25G1,5
- Section du conducteur: 1,5 mm²
- Nombre de conducteurs: 25
- Diamètre extérieur: 19 mm
- Poids en cuivre: 360 kg/km
- Masse approximative: 644 kg/km
TRAY CABLE TC-ER 3 x 2.5 mm²
Réf. Produit 10554433 - Réf. pays B1250036409
- Conditionnement: Longueur à la coupe (m)
- Structure: 3G2,5
- Section du conducteur: 2,5 mm²
- Nombre de conducteurs: 3
- Diamètre extérieur: 8,8 mm
- Poids en cuivre: 72 kg/km
- Masse approximative: 148 kg/km
TRAY CABLE TC-ER 4 x 2.5 mm²
Réf. Produit 10554436 - Réf. pays B1250046409
- Conditionnement: Longueur à la coupe (m)
- Structure: 4G2,5
- Section du conducteur: 2,5 mm²
- Nombre de conducteurs: 4
- Diamètre extérieur: 9,5 mm
- Poids en cuivre: 96 kg/km
- Masse approximative: 182 kg/km
TRAY CABLE TC-ER 5 x 2.5 mm²
Réf. Produit 10554440 - Réf. pays B1250056409
- Conditionnement: Longueur à la coupe (m)
- Structure: 5G2,5
- Section du conducteur: 2,5 mm²
- Nombre de conducteurs: 5
- Diamètre extérieur: 10,5 mm
- Poids en cuivre: 120 kg/km
- Masse approximative: 219 kg/km
TRAY CABLE TC-ER 7 x 2.5 mm²
Réf. Produit 10554444 - Réf. pays B1250076409
- Conditionnement: Longueur à la coupe (m)
- Structure: 7G2,5
- Section du conducteur: 2,5 mm²
- Nombre de conducteurs: 7
- Diamètre extérieur: 11,4 mm
- Poids en cuivre: 168 kg/km
- Masse approximative: 280 kg/km
TRAY CABLE TC-ER 12 x 2.5 mm²
Réf. Produit 10554447 - Réf. pays B1250126409
- Conditionnement: Longueur à la coupe (m)
- Structure: 12G2,5
- Section du conducteur: 2,5 mm²
- Nombre de conducteurs: 12
- Diamètre extérieur: 15,6 mm
- Poids en cuivre: 288 kg/km
- Masse approximative: 470 kg/km
TRAY CABLE TC-ER 18 x 2.5 mm²
Réf. Produit 10554449 - Réf. pays B1250186409
- Conditionnement: Longueur à la coupe (m)
- Structure: 18G2,5
- Section du conducteur: 2,5 mm²
- Nombre de conducteurs: 18
- Diamètre extérieur: 18,3 mm
- Poids en cuivre: 432 kg/km
- Masse approximative: 682 kg/km
TRAY CABLE TC-ER 18 x 2.5 mm²
Réf. Produit - Réf. pays B1250186409
- Conditionnement: Longueur à la coupe (m)
- Structure: 18G2,5
- Section du conducteur: 2,5 mm²
- Nombre de conducteurs: 18
- Diamètre extérieur: 18,3 mm
- Poids en cuivre: 432 kg/km
- Masse approximative: 682 kg/km
TRAY CABLE TC-ER 25 x 2.5 mm²
Réf. Produit 10554451 - Réf. pays B1250256409
- Conditionnement: Longueur à la coupe (m)
- Structure: 25G2,5
- Section du conducteur: 2,5 mm²
- Nombre de conducteurs: 25
- Diamètre extérieur: 22,7 mm
- Poids en cuivre: 600 kg/km
- Masse approximative: 992 kg/km
TRAY CABLE TC-ER 3 x 4.0 mm²
Réf. Produit 10554453 - Réf. pays B1400036409
- Conditionnement: Longueur à la coupe (m)
- Structure: 3G4
- Section du conducteur: 4 mm²
- Nombre de conducteurs: 3
- Diamètre extérieur: 10,1 mm
- Poids en cuivre: 115 kg/km
- Masse approximative: 216 kg/km
TRAY CABLE TC-ER 4 x 4.0 mm²
Réf. Produit 10554456 - Réf. pays B1400046409
- Conditionnement: Longueur à la coupe (m)
- Structure: 4G4
- Section du conducteur: 4 mm²
- Nombre de conducteurs: 4
- Diamètre extérieur: 11 mm
- Poids en cuivre: 154 kg/km
- Masse approximative: 266 kg/km
TRAY CABLE TC-ER 5 x 4.0 mm²
Réf. Produit 10554459 - Réf. pays B1400056409
- Conditionnement: Longueur à la coupe (m)
- Structure: 5G4
- Section du conducteur: 4 mm²
- Nombre de conducteurs: 5
- Diamètre extérieur: 12,2 mm
- Poids en cuivre: 192 kg/km
- Masse approximative: 326 kg/km
TRAY CABLE TC-ER 7 x 4.0 mm²
Réf. Produit 10554399 - Réf. pays B1400076409
- Conditionnement: Longueur à la coupe (m)
- Structure: 7G4
- Section du conducteur: 4 mm²
- Nombre de conducteurs: 7
- Diamètre extérieur: 13,2 mm
- Poids en cuivre: 269 kg/km
- Masse approximative: 415 kg/km
TRAY CABLE TC-ER 3 x 6.0 mm²
Réf. Produit 10554403 - Réf. pays B1600036409
- Conditionnement: Longueur à la coupe (m)
- Structure: 3G6
- Section du conducteur: 6 mm²
- Nombre de conducteurs: 3
- Diamètre extérieur: 12,2 mm
- Poids en cuivre: 173 kg/km
- Masse approximative: 329 kg/km
TRAY CABLE TC-ER 4 x 6.0 mm²
Réf. Produit 10554405 - Réf. pays B1600046409
- Conditionnement: Longueur à la coupe (m)
- Structure: 4G6
- Section du conducteur: 6 mm²
- Nombre de conducteurs: 4
- Diamètre extérieur: 14 mm
- Poids en cuivre: 230 kg/km
- Masse approximative: 408 kg/km
TRAY CABLE TC-ER 5 x 6.0 mm²
Réf. Produit 10554407 - Réf. pays B1600056409
- Conditionnement: Longueur à la coupe (m)
- Structure: 5G6
- Section du conducteur: 6 mm²
- Nombre de conducteurs: 5
- Diamètre extérieur: 15,4 mm
- Poids en cuivre: 288 kg/km
- Masse approximative: 497 kg/km
TRAY CABLE TC-ER 7 x 6.0 mm²
Réf. Produit 10554409 - Réf. pays B1600076409
- Conditionnement: Longueur à la coupe (m)
- Structure: 7G6
- Section du conducteur: 6 mm²
- Nombre de conducteurs: 7
- Diamètre extérieur: 16,9 mm
- Poids en cuivre: 403 kg/km
- Masse approximative: 625 kg/km
TRAY CABLE TC-ER 3 x 10.0 mm²
Réf. Produit 10580265 - Réf. pays B1B10036409
- Conditionnement: Touret (1000m)
- Structure: 3G10
- Section du conducteur: 10 mm²
- Nombre de conducteurs: 3
- Diamètre extérieur: 17,2 mm
- Poids en cuivre: 288 kg/km
- Masse approximative: 568 kg/km
TRAY CABLE TC-ER 4 x 10.0 mm²
Réf. Produit 10554520 - Réf. pays B1B10046409
- Conditionnement: Longueur à la coupe (m)
- Structure: 4G10
- Section du conducteur: 10 mm²
- Nombre de conducteurs: 4
- Diamètre extérieur: 18,8 mm
- Poids en cuivre: 384 kg/km
- Masse approximative: 705 kg/km
TRAY CABLE TC-ER 5 x 10.0 mm²
Réf. Produit - Réf. pays B1B10056409
- Conditionnement: Touret (1000m)
- Structure: 5G10
- Section du conducteur: 10 mm²
- Nombre de conducteurs: 5
- Diamètre extérieur: 21,5 mm
- Poids en cuivre: 480 kg/km
- Masse approximative: 880 kg/km
TRAY CABLE TC-ER 3 x 16.0 mm²
Réf. Produit 10554462 - Réf. pays B1B16036409
- Conditionnement: Longueur à la coupe (m)
- Structure: 3G16
- Section du conducteur: 16 mm²
- Nombre de conducteurs: 3
- Diamètre extérieur: 19,7 mm
- Poids en cuivre: 461 kg/km
- Masse approximative: 796 kg/km
TRAY CABLE TC-ER 4 x 16.0 mm²
Réf. Produit 10554464 - Réf. pays B1B16046409
- Conditionnement: Longueur à la coupe (m)
- Structure: 4G16
- Section du conducteur: 16 mm²
- Nombre de conducteurs: 4
- Diamètre extérieur: 22,3 mm
- Poids en cuivre: 614 kg/km
- Masse approximative: 1056 kg/km
TRAY CABLE TC-ER 4 x 25.0 mm²
Réf. Produit 10554468 - Réf. pays B1B25046409
- Conditionnement: Longueur à la coupe (m)
- Structure: 4G25
- Section du conducteur: 25 mm²
- Nombre de conducteurs: 4
- Diamètre extérieur: 27,2 mm
- Poids en cuivre: 960 kg/km
- Masse approximative: 1648 kg/km
TRAY CABLE TC-ER 4 x 35.0 mm²
Réf. Produit 10554470 - Réf. pays B1B35046409
- Conditionnement: Longueur à la coupe (m)
- Structure: 4G35
- Section du conducteur: 35 mm²
- Nombre de conducteurs: 4
- Diamètre extérieur: 31,4 mm
- Poids en cuivre: 1344 kg/km
- Masse approximative: 2260 kg/km
TRAY CABLE TC-ER 4 x 50.0 mm²
Réf. Produit 10554471 - Réf. pays B1B50046409
- Conditionnement: Longueur à la coupe (m)
- Structure: 4G50
- Section du conducteur: 50 mm²
- Nombre de conducteurs: 4
- Diamètre extérieur: 35,6 mm
- Poids en cuivre: 1920 kg/km
- Masse approximative: 4120 kg/km
Description
Description
Normes
-
ProduitUL 1277; UL 2277; UL and CSA approval
Cables designed for static application, .
Applications:
- Machine tools
- Wood machines
- Marble working machines
- Robotics
- Industrial sector
Approvals:
UL MTW UL1063
UL TC-ER 90°C 600V UL1277
UL WTTC 90°C 1000V UL2277
UL DP-1
UL AWM 600V UL758
C(UL) CIC/TC
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Nature de l'âme
Cuivre recuit
Isolation
PVC/Nylon
Couleur d'isolation
Black w. number + yellow/green
Gaine extérieure
PVC spécial
Couleur de la gaine
Noir
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
600 V
Tension d'essai
2000 V
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Application
Installations fixes
Température ambiante d'utilisation, plage
-5 ... 90 °C
Minimum bending radius, static (XD)
15
Non propagateur de la flamme
UL 1581 SEC. 1160 AND CSA FT4
Résistance aux huiles
Oui
