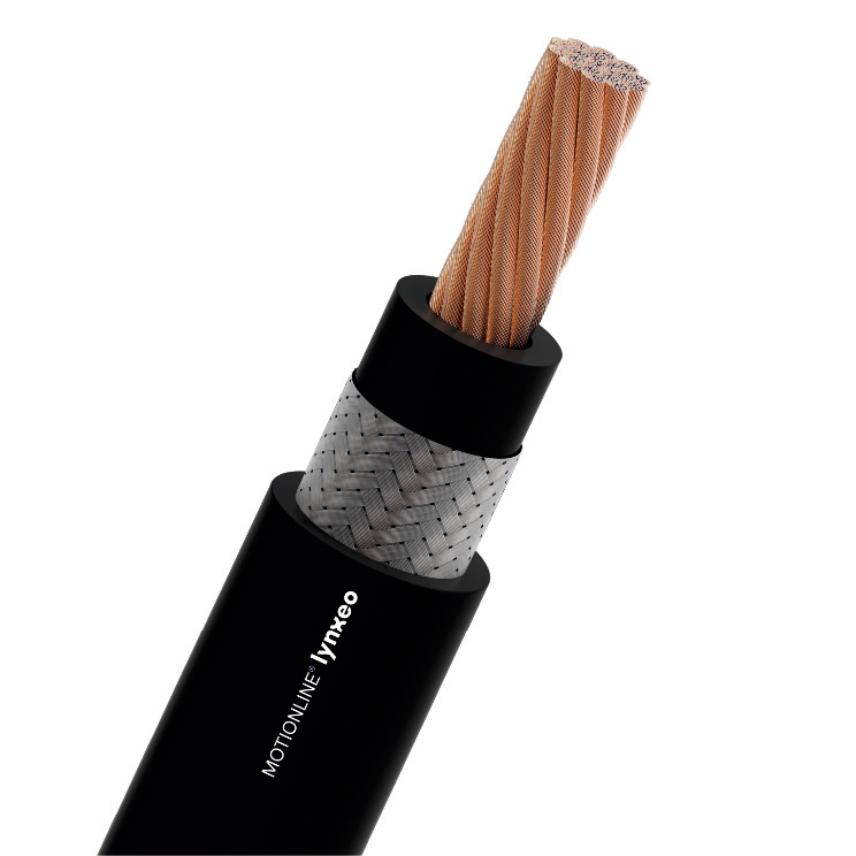

SINGLE CORE SHIELDED CABLES

Produits

1x6.00 mmq

Réf. Nexans 10553123 - Réf. pays 13-EBW09X01R-N2

  • Conditionnement: Cut to length (m)
  • Structure: 1x6.0
  • Section du conducteur: 6 mm²
  • Diamètre externe nominal (mm): 8,1 mm
  • Masse approximative: 131 kg/km
  • Poids en cuivre: 78 kg/km



1x10.00 mmq

Réf. Nexans 10553121 - Réf. pays 13-EBW07X01R-N2

  • Conditionnement: Cut to length (m)
  • Structure: 1x10
  • Section du conducteur: 10 mm²
  • Diamètre externe nominal (mm): 9,6 mm
  • Masse approximative: 191 kg/km
  • Poids en cuivre: 123 kg/km



1x16.00 mmq

Réf. Nexans 13-EBW05X01R-N2 - Réf. pays 13-EBW05X01R-N2

  • Conditionnement: Drum (500m)
  • Structure: 1x16
  • Section du conducteur: 16 mm²
  • Diamètre externe nominal (mm): 12,1 mm
  • Masse approximative: 302 kg/km
  • Poids en cuivre: 182 kg/km



1x25.00 mmq

Réf. Nexans 13-EBW03X01R-N2 - Réf. pays 13-EBW03X01R-N2

  • Conditionnement: Drum (500m)
  • Structure: 1x25
  • Section du conducteur: 25 mm²
  • Diamètre externe nominal (mm): 13,4 mm
  • Masse approximative: 407 kg/km
  • Poids en cuivre: 268 kg/km



1x35.00 mmq

Réf. Nexans 13-EBW02X01R-N2 - Réf. pays 13-EBW02X01R-N2

  • Conditionnement: Drum (500m)
  • Structure: 1x35
  • Section du conducteur: 35 mm²
  • Diamètre externe nominal (mm): 14,7 mm
  • Masse approximative: 512 kg/km
  • Poids en cuivre: 400 kg/km



1x50.00 mmq

Réf. Nexans 10553128 - Réf. pays 13-EBWA1X01R-N2

  • Conditionnement: Cut to length (m)
  • Structure: 1x50
  • Section du conducteur: 50 mm²
  • Diamètre externe nominal (mm): 17,6 mm
  • Masse approximative: 745 kg/km
  • Poids en cuivre: 580 kg/km



1x70.00 mmq

Réf. Nexans 10553129 - Réf. pays 13-EBWA2X01R-N2

  • Conditionnement: Cut to length (m)
  • Structure: 1x70
  • Section du conducteur: 70 mm²
  • Diamètre externe nominal (mm): 21,0 mm
  • Masse approximative: 1098 kg/km
  • Poids en cuivre: 765 kg/km



1x95.00 mmq

Réf. Nexans 13-EBWA3X01R-N2 - Réf. pays 13-EBWA3X01R-N2

  • Conditionnement: Drum (1000m)
  • Structure: 1x95
  • Section du conducteur: 95 mm²
  • Diamètre externe nominal (mm): 23,0 mm
  • Masse approximative: 1310 kg/km
  • Poids en cuivre: 1010 kg/km



1x120.00 mmq

Réf. Nexans 13-EBWA4X01R-N2 - Réf. pays 13-EBWA4X01R-N2

  • Conditionnement: Drum (1000m)
  • Structure: 1x120
  • Section du conducteur: 120 mm²
  • Diamètre externe nominal (mm): 25,4 mm
  • Masse approximative: 1671 kg/km
  • Poids en cuivre: 1270 kg/km



1x150.00 mmq

Réf. Nexans 13-EBWA5X01R-N2 - Réf. pays 13-EBWA5X01R-N2

  • Conditionnement: Drum (1000m)
  • Structure: 1x150
  • Section du conducteur: 150 mm²
  • Diamètre externe nominal (mm): 28,2 mm
  • Masse approximative: 1920 kg/km
  • Poids en cuivre: 1710 kg/km



1x185.00 mmq

Réf. Nexans 13-EBWB1X01R-N2 - Réf. pays 13-EBWB1X01R-N2

  • Conditionnement: Drum (1000m)
  • Structure: 1x185
  • Section du conducteur: 185 mm²
  • Diamètre externe nominal (mm): 29,0 mm
  • Masse approximative: 2300 kg/km
  • Poids en cuivre: 2100 kg/km



Description

Description

Normes

  • Produit
    UL and CSA approval

Power single core oil-resistant shielded cables, UL-CSA approved, for dynamic laying



Normative Reference

UL recognised / CSA Approval

AWM 80°C - 1000V
AWM 80°C - 1000V FT1


Flame Retardant:

IEC 60332-1-2

FT1

UL 1581

EN 50265-2-1



Oil Resistance:

IEC 50363-4-1


Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Cuivre nu
Isolation
PVC
Tresse
Cuivre étamé - couverture 80%
Gaine extérieure
PVC
Couleur de la gaine
Noir

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
1000 V
Tension d'essai
4000 V

Caractéristiques mécaniques

Caractéristiques mécaniques

Maximum acceleration
10 m/s²
Speed
180 m/min
Minimum bending cycles
5 Mio.

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Rayon de courbure minimum en utilisation dynamique
10 (xD)
Température ambiante d'utilisation, plage
-25 ... 80 °C
Température de stockage, plage
-30 ... 80 °C
Non propagateur de la flamme
IEC/EN 60332-1-2; FT1; UL 1581 FT1
Résistance aux huiles
EN 50363-4-1

Ressources

Ressources

Information de livraison

Available also in Yellow/green
