Study 132662
Study 132662
Ultrasound cable assemblies
Very flexible cable with an extremely good mechanical behaviour.
Withstands miscellaneous sterilisation processes.
- Land ref. : Etude 132662
Beschreibung
Beschreibung
Normen
-
Produkt448-010-3-10; Nexans specification

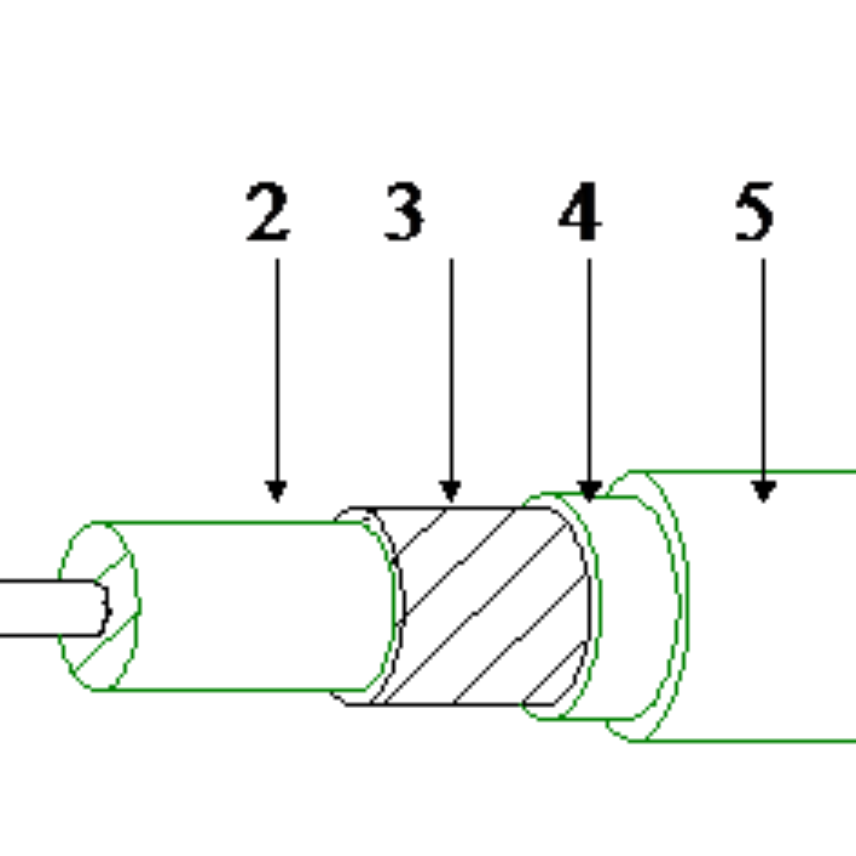

1- Conductor
AWG 32 stranded silver plated copper alloy.
2- Insulation
FEP
Diameter : 0.65 +/- 0.03 mm
3- Shield
AWG 44 silver plated copper spiral shield
Nominal diameter : 0.75 mm
4- FEP Jacket
Diameter : 0.91 +/- 0.03 mm
5- Polyamide Jacket
Diameter : 1.30 +/- 0.05 mm
Good adhesion between FEP and Polyamide.
Main Characteristics
Minimum bending radius : 5 x Overall diameter.
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitungsaufbau
Shielded and sheathed
Leiterform
Multi stranded
Leitermaterial
Silver coated copper
Isolierung
FEP
Abmessungsmerkmale
Abmessungsmerkmale
Aussendurchmesser
1,3 mm
Gewicht, ca.
3,7 g/m
Elektrische Eigenschaften
Elektrische Eigenschaften
Betriebsspannung
250 V
Mechanische Eigenschaften
Mechanische Eigenschaften
Biegbarkeit der Leitung
sehr flexibel
Anwendungsmerkmale
Anwendungsmerkmale
Max. Betriebstemperatur
105 °C
Min. Betriebstemperatur
-50 °C
RoHS konform
ja
