Study 124810
Study 124810
Very flexible cable with an extremely good mechanical behaviour.
Withstands miscellaneous sterilisation processes.
- Land ref. : Etude 124810
Beschreibung
Beschreibung
Normen
-
ProduktNexans specification

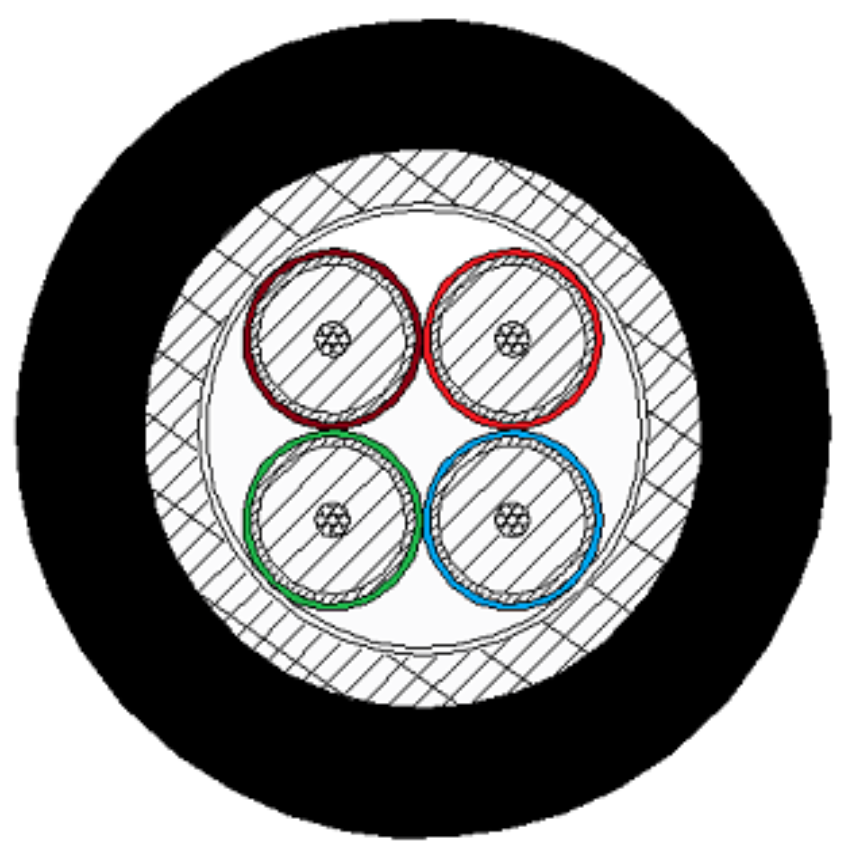

1- CORE (A)
AWG 38 stranded Silver plated copper alloy conductor.
FEP insulation.
Diameter : 0.51 +/- 0.02 mm.
AWG 48 Silver plated copper spiral shield.
Nominal diameter : 0.57 mm.
FEP jacket
Diameter : 0.62 +/- 0.02 mm
Assembly
4 Cores (A) twisted.
Nominal diameter : 1.50 mm
2- PTFE Tape
Nominal diameter : 1.55 mm
3- SHIELD
AWG 40 Tin plated copper braid.
90% coverage.
Nominal diameter : 1.92 mm
4- JACKET
Medical PVC
Diameter : 2.80 +/- 0.10 mm
Main Characteristics
Minimum bending radius : 5 x Overall diameter.
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitungsaufbau
Shielded and sheathed
Leiterform
Multi stranded
Leitermaterial
Silver coated copper
Isolierung
FEP
Abmessungsmerkmale
Abmessungsmerkmale
Aussendurchmesser
2,8 mm
Gewicht, ca.
12 g/m
Elektrische Eigenschaften
Elektrische Eigenschaften
Betriebsspannung
250 V
Mechanische Eigenschaften
Mechanische Eigenschaften
Biegbarkeit der Leitung
sehr flexibel
Anwendungsmerkmale
Anwendungsmerkmale
Max. Betriebstemperatur
85 °C
Min. Betriebstemperatur
-30 °C
RoHS konform
ja
