Study 132836
Beschreibung
Beschreibung
Normen
-
ProduktNexans specification
Characteristics
Very flexible cable with an extremely good mechanical behaviour.
Withstands miscellaneous sterilisation process.

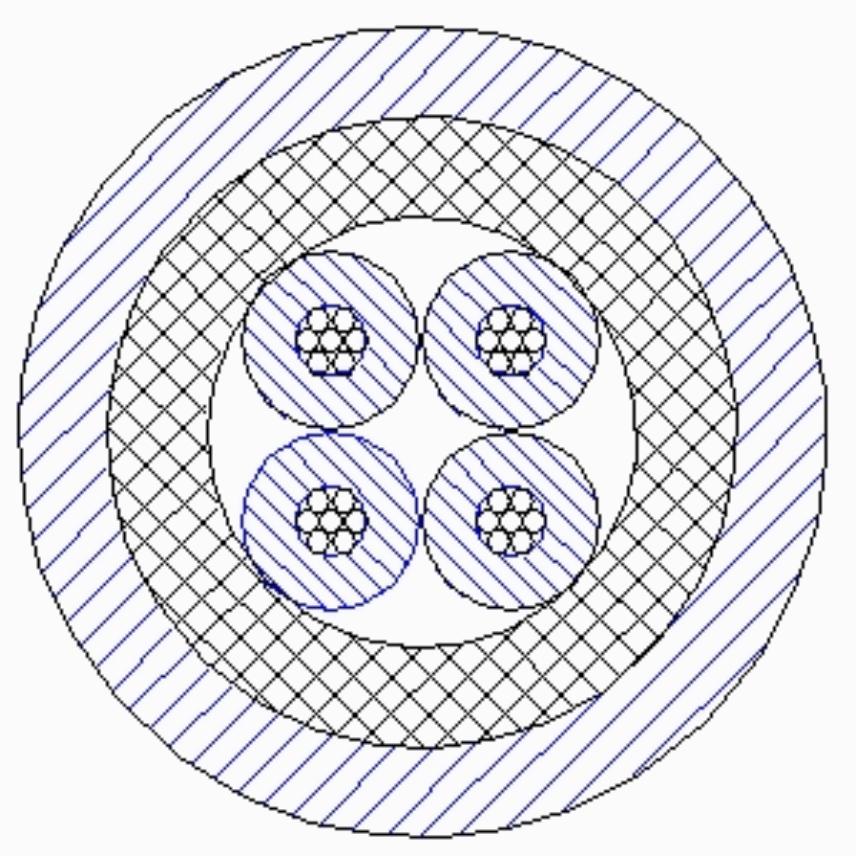

CONSTRUCTION
1- CORE (A)
AWG 40 stranded silver plated alloy conductor.
Nominal diameter : 0.09 mm.
MFA insulation.
Diameter : 0.20 +/- 0.02 mm.
4 Cores A twisted
Nominal diameter : 0.48 mm.
2- SHIELD
AWG 44 silver plated copper braid.
95% coverage.
Nominal diameter : 0.75 mm.
6- FEP Jacket
Diameter : 0.95 +/- 0.10 mm.
Main Characteristics
Minimum static bending radius : 5 x Overall diameter.
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitermaterial
Silvered copper
Leiterform
Multi stranded
Leitungsaufbau
Shielded and sheathed
Isolierung
PFA
Abmessungsmerkmale
Abmessungsmerkmale
Drahtdurchmesser
- mm
Aussendurchmesser
0,95 mm
Maximaler Außendurchmesser
1,05 mm
Gewicht, ca.
2,11 g/m
Elektrische Eigenschaften
Elektrische Eigenschaften
Betriebsspannung
24 V
Mechanische Eigenschaften
Mechanische Eigenschaften
Biegbarkeit der Leitung
sehr flexibel
Anwendungsmerkmale
Anwendungsmerkmale
Max. Betriebstemperatur
150 °C
Min. Betriebstemperatur
-30 °C
Mechanisch Widerstandsfähig
Gute mechanische Widerstandsfähigkeit
