Study 132923
Study 132923
Medical Video Endoscopy cable
Very flexible cable with an extremely good mechanical behaviour.
Withstands miscellaneous sterilisation process.
- Land ref. : Etude 132923
Beschreibung
Beschreibung
Normen
-

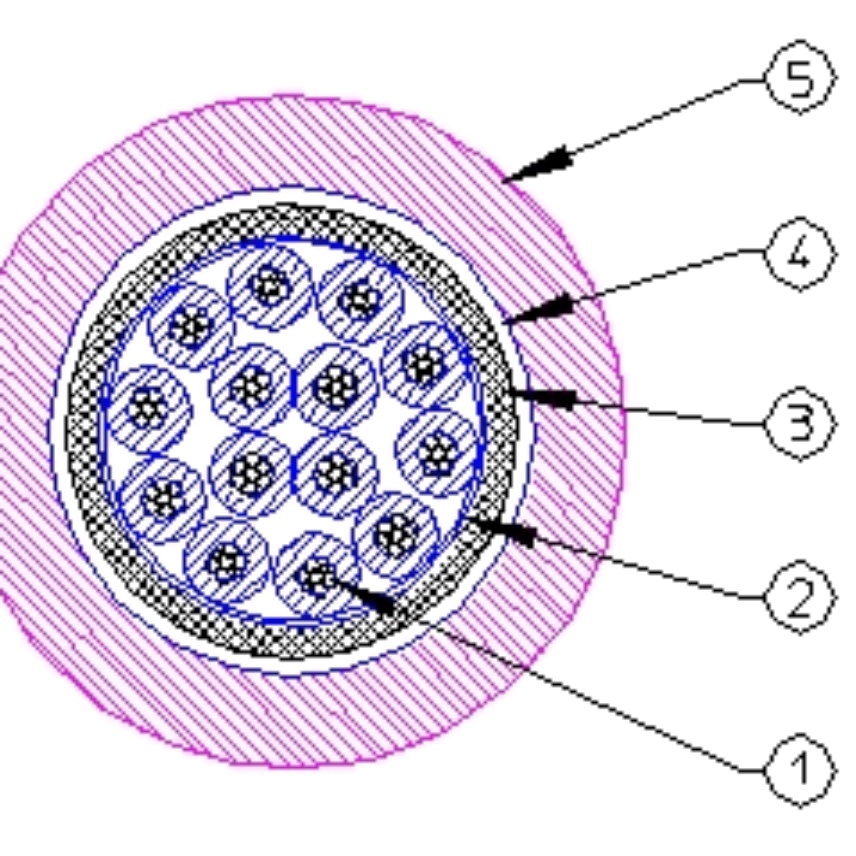

ProduktNexans specification
1- CORE (A)
AWG 32 Stranded silver plated conductor
FEP insulation
Diameter : 0.50 +/- 0.05 mm.
14 cores (A) twisted
Diameter : 2.2 mm
2- PTFE Tape
Diameter : 2.25 mm
3- SHIELD
AWG 40 Silver plated copper braid
85% coverage
Diameter : 2.6 mm
4- PTFE Tape
Diameter : 2.74 mm
5- MEDICAL PU
Diameter : 4.0 +/- 0.1 mm
Mechanical performances
Minimum bending radius : 5 x Overall diameter.
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitermaterial
Silvered copper
Leiterform
Multi stranded
Leitungsaufbau
Shielded and sheathed
Isolierung
Fluor polymer
Abmessungsmerkmale
Abmessungsmerkmale
Drahtdurchmesser
0,5 mm
Aussendurchmesser
4 mm
Maximaler Außendurchmesser
4,1 mm
Gewicht, ca.
22,35 g/m
Elektrische Eigenschaften
Elektrische Eigenschaften
Betriebsspannung
24 V
Mechanische Eigenschaften
Mechanische Eigenschaften
Biegbarkeit der Leitung
sehr flexibel
Anwendungsmerkmale
Anwendungsmerkmale
Max. Betriebstemperatur
90 °C
Min. Betriebstemperatur
-40 °C
Mechanisch Widerstandsfähig
Gute mechanische Widerstandsfähigkeit
