INTERBUS PVC CABLE
INTERBUS PVC CABLE

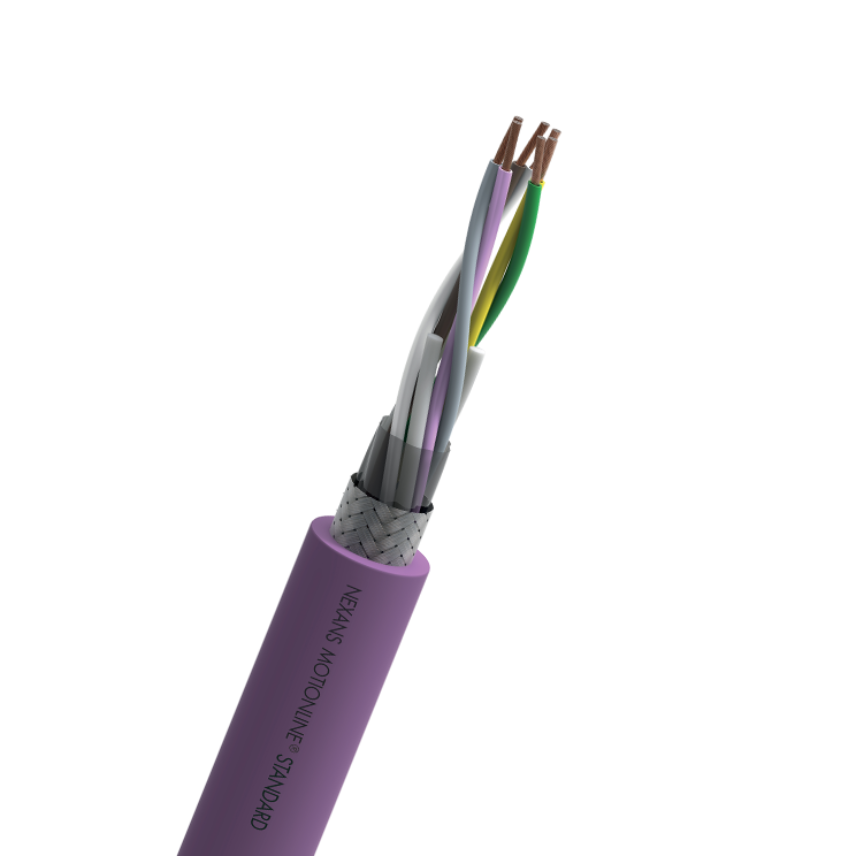

Interbus cable with PVC jacket for dynamic applications, shielded, flame retardant
Mehr lesenINTERBUS PVC (3x2x0,22)C
Nexans ref. 10552894 - Land ref. 13-DRX24P03R
- Verpackung: Cut to length (m)
Beschreibung
Beschreibung
Normen
-
ProduktUL and CSA approval
Applications
Interbus cables connect sensors and actors with all standard equipment in automation.
Our product range fulfill the special requirement of:
- Standard for fix installation or few bending
- For use in chain
- HFFR (Halogen Free & Flame Retardant)
- Direct burial
- Food industry
- Marine and submarine
- Railway systems
Standards
According Interbus requirements
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitungsaufbau
(3x2x0.22)C
Isolierung
Polyolefin
Isolationsfarbe
DIN 47100
Taping
Polyester
Shielding
Verzinntes Kupfergeflecht, Bedeckung ≥ 85%
Außenmantel
PVC
Mantelfarbe
Violet RAL 4001
Abmessungsmerkmale
Abmessungsmerkmale
Aussendurchmesser
7 mm
Kupferzahl
27 kg/km
Nettogewicht ca.
62 kg/km
Elektrische Eigenschaften
Elektrische Eigenschaften
Betriebsspannung
30 V
Wellenwiderstand
100 Ohm
Prüfspannung
1500 V
Übertragungseigenschaften
Übertragungseigenschaften
Attenuation at 256 kHz
1,5 dB/100m
Attenuation at 722 kHz
2,4 dB/100m
Dämpfung bei 1 MHz
2,7 dB/100m
Attenuation at 4 MHz
5,2 dB/100m
Attenuation at 10 MHz
8,4 dB/100m
Attenuation at 16 MHz
11,2 dB/100m
Attenuation at 20 MHz
11,9 dB/100m
Near End Cross Talk @ 722 kHz
61 dB/100m
Nahnebensprechen bei 1 MHz
59 dB/100m
Near End Cross Talk @ 2 MHz
55 dB/100m
Near End Cross Talk @ 4 MHz
50 dB/100m
Near End Cross Talk @ 8 MHz
46 dB/100m
Nahnebensprechen bei 10 MHz
44 dB/100m
Near End Cross Talk @ 16 MHz
41 dB/100m
Nahnebensprechen bei 20 MHz
40 dB/100m
Ausbreitungsgeschwingigkeit
66 %
Mechanische Eigenschaften
Mechanische Eigenschaften
Biegezyklen
1 Mio.
Übertragungsgeschwindigkeit
60 m/min
Maximum acceleration
2 m/s²
Anwendungsmerkmale
Anwendungsmerkmale
Minimaler Biegeradius bewegt
10 (xD)
Einsatzbereich
Dynamic
Betriebstemperatur
-20 ... 80 °C
Lagertemperatur, Bereich
-30 ... 80 °C
Ölbeständig
EN 50363-4-1
Flammwidrig
IEC/EN 60332-1-2; FT1; UL 1581 FT1
