HYBRID CABLES ACC. TO HEIDENHAIN HMC6® STANDARD
HYBRID CABLES ACC. TO HEIDENHAIN HMC6® STANDARD

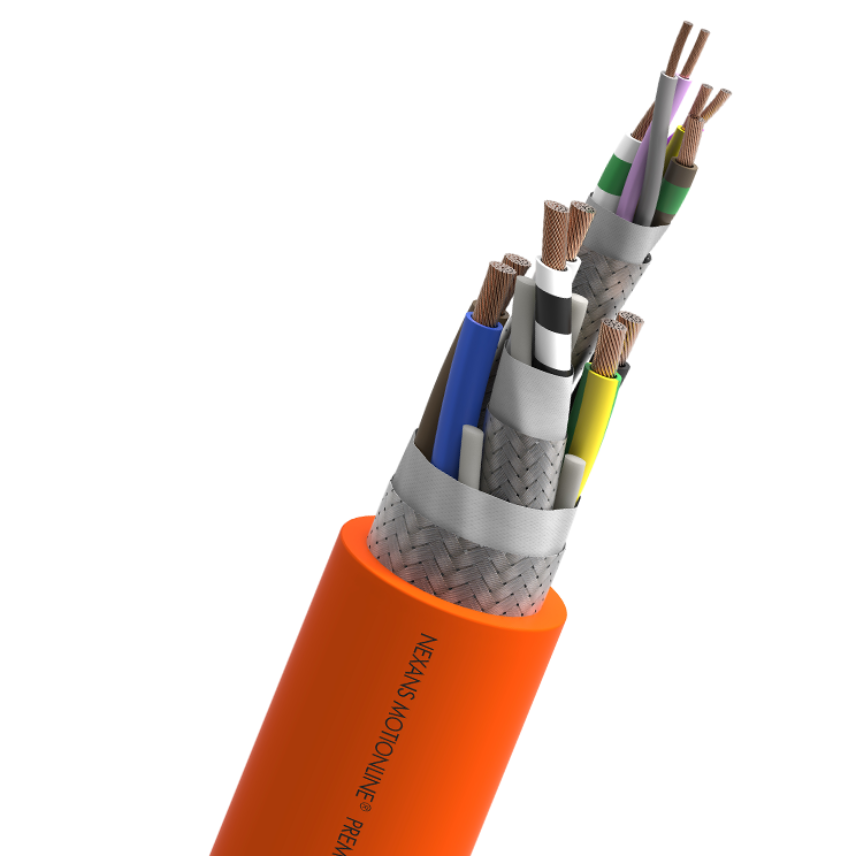

Hybridleitungen für Servomotoren für extrem dynamische Anwendungen; MOTIONLINE® PREMIUM
Mehr lesenHYBRID CABLES ACC. TO HEIDENHAIN HMC6® STANDARD (4G1,5+(2x1,0)C+(2x0,24+2x2x0,09)C)C
Nexans ref. 49391760
- Verpackung: Drum (1000m)
- Leitungsaufbau: (4G1,5+(2x1,0)C+(2x0,24+2x2x0,09)C)C
- Aussendurchmesser: 12,4 mm
- Kupferzahl: 127 kg/km
- Nettogewicht ca.: 229 kg/km
HYBRID CABLES ACC. TO HEIDENHAIN HMC6® STANDARD (4G4,0+(2x1,0)C+(2x0,24+2x2x0,09)C)C
Nexans ref. 49391860
- Verpackung: Drum (1000m)
- Leitungsaufbau: (4G4,0+(2x1,0)C+(2x0,24+2x2x0,09)C)C
- Aussendurchmesser: 15,1 mm
- Kupferzahl: 245 kg/km
- Nettogewicht ca.: 365 kg/km
Beschreibung
Beschreibung
Normen
-
ProduktUL and CSA approval
Hybrid cables for servo motors for extremely dynamic applications; PUR Jacket; screened, resistant to oils and coolants, notch resistant, flame retardant, resistant to hydrolysis and microbes, PVC- and halogen-free.
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitermaterial
Blanker, biegefester Kupferlitzenleiter
Isolierung
TPM mit besonders niedriger Kapazität
Isolationsfarbe
Power: Blu-Br-Blk-Gn/Ye; Brake: Wht-Wht/Blk; Supply: Br/Gn - Wht/Gn; Communication: Gry - Pnk - Vio - Ye
Verseilung
Leistungsadern mit Steueradern und Füllern verseilt
Einzeln geschirmt
Signal shield: Tinned copper braid, coverage >=80%
Schirm
Verzinntes Kupfergeflecht, Bedeckung ≥ 80%
Innenmantel
TPE-Mischung, optimiert für den Einsatz in Schleppketten
Außenmantel
PUR
Mantelfarbe
Orange RAL 2003
Halogenfrei
Ja
Elektrische Eigenschaften
Elektrische Eigenschaften
Rated Voltage Uo/U
0.6/1 kV
Prüfspannung
4000 V
Mechanische Eigenschaften
Mechanische Eigenschaften
Biegezyklen
5 Mio.
Maximum acceleration
50 m/s²
Übertragungsgeschwindigkeit
300 m/min
Anwendungsmerkmale
Anwendungsmerkmale
Einsatzbereich
Dynamic
Minimaler Biegeradius bewegt
7,5 (xD)
Betriebstemperatur
-30 ... 80 °C
Lagertemperatur, Bereich
-50 ... 80 °C
Ölbeständig
DIN EN 50363-10-2 & DIN EN 60811-404
Flammwidrig
IEC 60332-1-2; UL 1581 FT1
