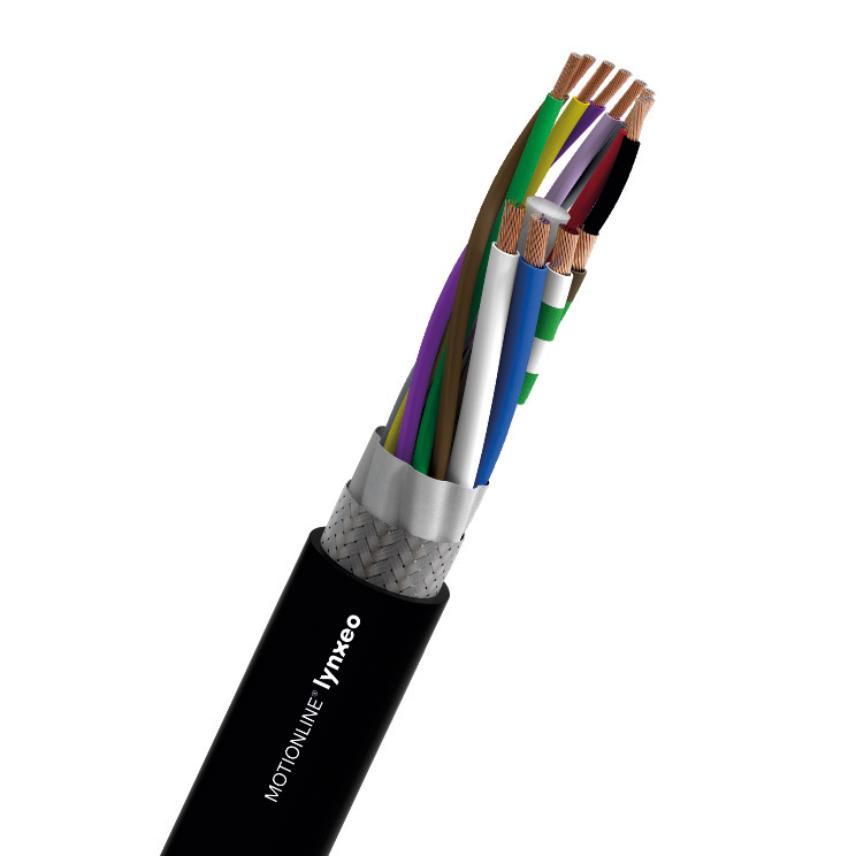

MEASURING SYSTEMS CABLES ACC. TO HEIDENHAIN STANDARD
MEASURING SYSTEMS CABLES ACC. TO HEIDENHAIN STANDARD
Measuring systems cables according to Heidenhain standard for dynamic applications, PUR jacket, shielded, resistant to oils, flame retardant, halogen-free
Mehr lesen13-MY (3x(2x0.14)C+2x(1)C)C
Nexans ref. 10554327 - Land ref. 13-MY17Z08P
- Verpackung: Cut to length (m)
- Leitungsaufbau: (3x(2x0.14)C+2x(1)C)C
- Mantelfarbe: Schwarz
- Außendurchmesser, nom.: 9,1 mm
- Kupferzahl: 72 kg/km
- Nettogewicht ca.: 72 kg/km
13-MY (3x(2x0.14)C+2x(0.5)C)C
Nexans ref. 10554330 - Land ref. 13-MY21Z08P
- Verpackung: Cut to length (m)
- Leitungsaufbau: (3x(2x0.14)C+2x(0.5)C)C
- Mantelfarbe: Schwarz
- Außendurchmesser, nom.: 8,3 mm
- Kupferzahl: 64 kg/km
- Nettogewicht ca.: 129 kg/km
13-MY (3x(2x0.14)C+2x(0.5)C)C Green
Nexans ref. 10554333 - Land ref. 13-MY21Z08P-V2
- Verpackung: Cut to length (m)
- Leitungsaufbau: (3x(2x0.14)C+2x(0.5)C)C
- Mantelfarbe: Grün RAL 6018
- Außendurchmesser, nom.: 8,3 mm
- Kupferzahl: 64 kg/km
- Nettogewicht ca.: 129 kg/km
13-MY (4x2x0.14+4x0.5)C Black
Nexans ref. 10554274 - Land ref. 13-MY21Z12P-N1
- Verpackung: Cut to length (m)
- Leitungsaufbau: (4x2x0.14+4x0.5)C
- Mantelfarbe: Schwarz
- Außendurchmesser, nom.: 8,5 mm
- Kupferzahl: 53 kg/km
- Nettogewicht ca.: 83 kg/km
13-MY (4x2x0.14+4x0.5)C Green
Nexans ref. 10554277 - Land ref. 13-MY21Z12P-V1
- Verpackung: Cut to length (m)
- Leitungsaufbau: (4x2x0.14+4x0.5)C
- Mantelfarbe: Grün RAL 6018
- Außendurchmesser, nom.: 8,5 mm
- Kupferzahl: 53 kg/km
- Nettogewicht ca.: 83 kg/km
13-MY (4x2x0.14+4x0.5+(4x0.14)C)C
Nexans ref. 10554279 - Land ref. 13-MY21Z16P-N1
- Verpackung: Cut to length (m)
- Leitungsaufbau: (4x2x0.14+4x0.5+(4x0.14)C)C
- Mantelfarbe: Schwarz
- Außendurchmesser, nom.: 8,3 mm
- Kupferzahl: 75 kg/km
- Nettogewicht ca.: 75 kg/km
Beschreibung
Beschreibung
Normen
-
ProduktUL and CSA approval
Normative References:
UL-CSA approval
Oil resistance:
IEC 50363-10-2
Flame retardant:
IEC 60332-1-2
FT1
UL 1581
EN 50265-2-1
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitermaterial
Kupfer verzinnt
Isolierung
TPE-E
Isolationsfarbe
See Tab
Taping
Soft tape
Shielding
Verzinntes Kupfergeflecht, Bedeckung ≥ 85%
Außenmantel
PUR
Halogenfrei
Ja
Elektrische Eigenschaften
Elektrische Eigenschaften
Rated Voltage Uo/U
30 V
Prüfspannung
1500 V
Mechanische Eigenschaften
Mechanische Eigenschaften
Maximum acceleration
20 m/s²
Biegezyklen
5 Mio.
Übertragungsgeschwindigkeit
240 m/min
Anwendungsmerkmale
Anwendungsmerkmale
Einsatzbereich
Dynamic
Minimaler Biegeradius bewegt
10 (xD)
Lagertemperatur, Bereich
-40 ... 80 °C
Betriebstemperatur
-30 ... 80 °C
Ölbeständig
EN 50363-10-2
Flammwidrig
IEC/EN 60332-1-2; FT1; UL 1581 FT1
