MEASURING SYSTEMS PVC ACC. TO BOSCH REXROTH
MEASURING SYSTEMS PVC ACC. TO BOSCH REXROTH

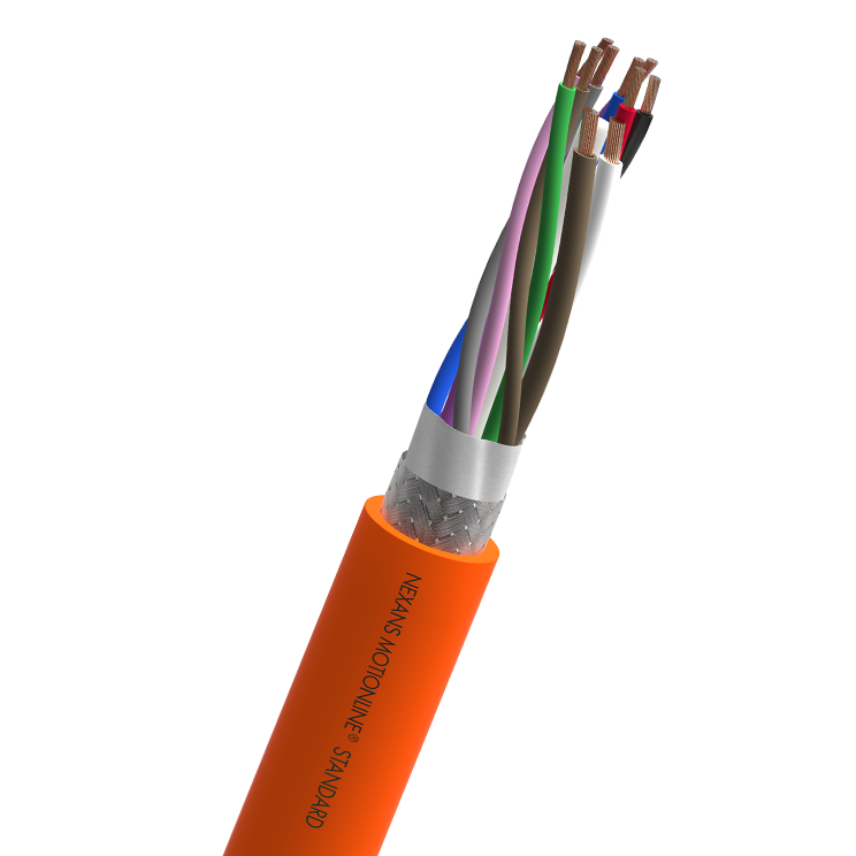

Measuring systems cables according to BOSCH REXROTH standard for dynamic applications, PVC jacket, shielded, resistant to oils, flame retardant
Mehr lesen13-MYI (4x2x0,25+2x1)C
Nexans ref. 10554387 - Land ref. 13-MYI17Z10R-A1
- Verpackung: Cut to length (m)
- Leitungsaufbau: (4x2x0.25+2x1)C
- Außendurchmesser, nom.: 8,8 mm
- Kupferzahl: 74 kg/km
- Nettogewicht ca.: 120 kg/km
13-MYI (2x1+3x(2x0,25)+3x0,25)C
Nexans ref. 13-MYI17Z11R - Land ref. 13-MYI17Z11R
- Verpackung: Drum (1000m)
- Leitungsaufbau: (2x1+3x(2x0.25)C+3x0.25)C
- Außendurchmesser, nom.: 9,2 mm
- Kupferzahl: 77 kg/km
- Nettogewicht ca.: 120 kg/km
13-MYI (4x1+4x(2x0,14)C+4x0,14)C
Nexans ref. 13-MYI17Z16R-A1 - Land ref. 13-MYI17Z16R-A1
- Verpackung: Drum (1000m)
- Leitungsaufbau: (4x1+4x(2x0.14)C+4x0.14)C
- Außendurchmesser, nom.: 9,5 mm
- Kupferzahl: 91 kg/km
- Nettogewicht ca.: 157 kg/km
13-MYI (9x0,50)C
Nexans ref. 13-MYI21X09R-A1 - Land ref. 13-MYI21X09R-A1
- Verpackung: Drum (1000m)
- Leitungsaufbau: (9x0.5)C
- Außendurchmesser, nom.: 8,8 mm
- Kupferzahl: 75 kg/km
- Nettogewicht ca.: 115 kg/km
13-MYI (4x2x0,25+2x0,50)C
Nexans ref. 13-MYI21Z10R-A1 - Land ref. 13-MYI21Z10R-A1
- Verpackung: Drum (1000m)
- Leitungsaufbau: (4x2x0.25+2x0.5)C
- Außendurchmesser, nom.: 8,5 mm
- Kupferzahl: 70 kg/km
- Nettogewicht ca.: 100 kg/km
Beschreibung
Beschreibung
Normen
-
ProduktUL and CSA approval
Normative Reference
UL Recognized / CSA
AWM 80°C - 300V
AWM 75°C - 300V FT1
Oil Resistance:
EN 50363-4-1
Flame Retardant
IEC 60332-1-2
FT1
UL 1581
EN 50265-2-1
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitermaterial
Stranded tinned copper
Isolierung
Polyolefin
Isolationsfarbe
See Tab
Verseilung
Detailliertes Datenblatt auf Anfrage erhältlich
Taping
Soft tape
Shielding
Verzinntes Kupfergeflecht, Bedeckung ≥ 85%
Außenmantel
PVC
Mantelfarbe
Orange RAL 2003
Elektrische Eigenschaften
Elektrische Eigenschaften
Rated Voltage Uo/U
300 V
Prüfspannung
1500 V
Mechanische Eigenschaften
Mechanische Eigenschaften
Maximum acceleration
10 m/s²
Biegezyklen
5 Mio.
Übertragungsgeschwindigkeit
180 m/min
Anwendungsmerkmale
Anwendungsmerkmale
Einsatzbereich
Dynamic
Minimaler Biegeradius bewegt
10 (xD)
Betriebstemperatur
-20 ... 80 °C
Lagertemperatur, Bereich
-40 ... 80 °C
Ölbeständig
EN 50363-4-1
Flammwidrig
IEC/EN 60332-1-2; FT1; UL 1581 FT1
