STUDY 86891 - NSA 935 306 YK
Beschreibung
Beschreibung
Normen
-
InternationalNSA 935306 YK

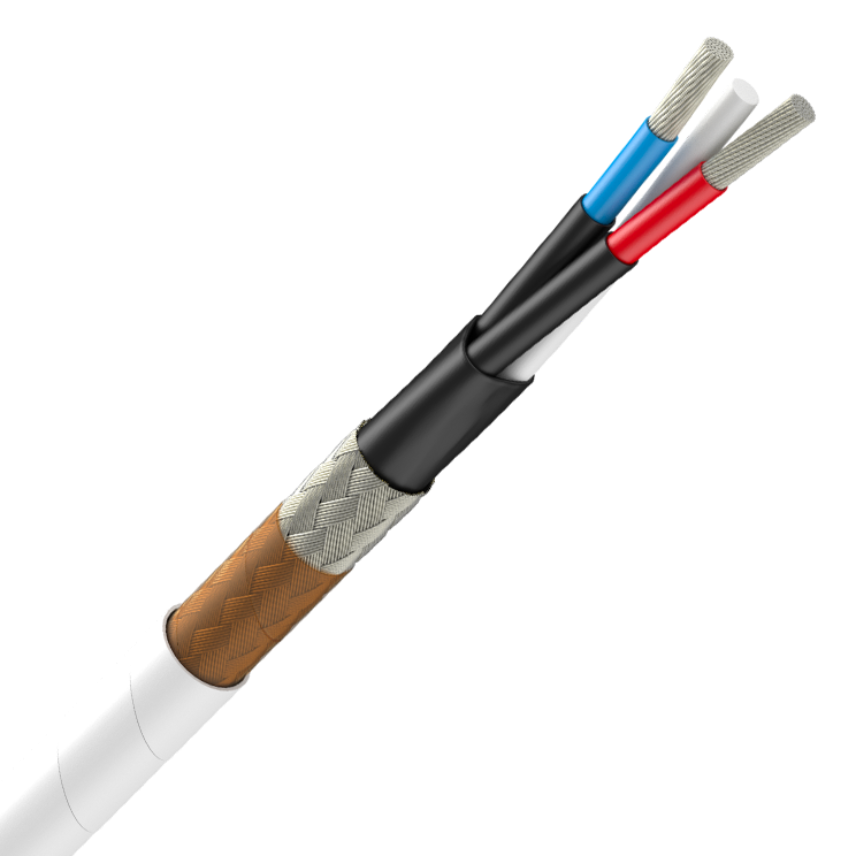

Construction
- 2 CORES
19 x 0.17 mm
Silver plated copper clad steel
Insulation :
Extrusion PTFE 1.40 ± 0.05 mm
Semi-conductor tape
∅ nom. = 1.58 mm
- GLASS FIBER FILLERS
- SEMI-CONDUCTOR TAPE
- SHIELD
Nickel plated copper
Kr>70%
∅ = 0.12 mm
- JACKET
Polyimide tape(s)
PTFE tape(s)
∅ Max. = 4.35 mm
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Aderkennzeichnung
Red, Blue
Mantelfarbe
Weiss
Elektrische Eigenschaften
Elektrische Eigenschaften
Betriebsspannung
600 V
Minimaler Isolationswiderstand
1000 MOhm.km
Nominal capacitance between cores
100 pF/m
Nominal capacitance between cores and shield
200 pF/m
Triboelectrical noise at 2 Hz
Displacement 40 mm pk-pk ≤10 pC
Triboelectrical noise from 5 to 50 Hz
Displacement 5 mm pk-pk ≤1 pC
Triboelectrical noise from 10 to 70 Hz
Displacement 2 mm pk-pk ≤0.15 pC
Anwendungsmerkmale
Anwendungsmerkmale
Betriebstemperatur
-55 ... 260 °C
Elektromagnetisch geschirmt
Ja
Flammwidrig
FAR/JAR part 25 sec 25.869 (a)(4) Appendix F part 1 (3)
Ölbeständig
Very good resistance to aircraft fluids
Ressourcen
Ressourcen
Dokumentation
Verkauf & Lieferung Informationen
IDENTIFICATION
Color of core : Red, Blue
Color of Jacket : White
