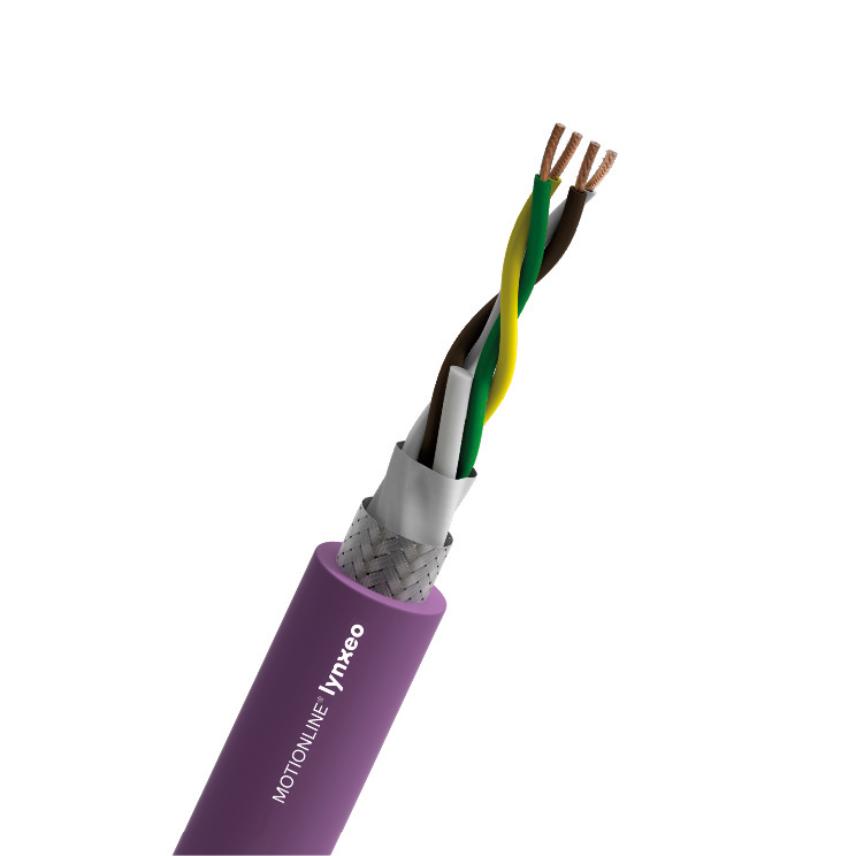

CAN BUS PUR CABLES
CAN BUS PUR CABLES
CAN-BUS cables with PUR jacket for dynamic applications, shielded, flame retardant, oil resistant
Lire plusCAN BUS PUR (2x2x0.34)C
Réf. Nexans 10553023 - Réf. pays 13-DRX22P02P-W1
- Conditionnement: Cut to length (m)
Description
Description
Normes
-
ProduitUL and CSA approval
Applications
Interconnecting fieldbus cable for dynamic application
BUS cables to connect Controller Area Network components
Standards
CAN standard and customers requirements
Core Identification
White brown + Yellow/Green
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Structure
(2x2x0.34)C
Nature de l'âme
Cuivre nu
Isolation
Foam-skin
Couleur d'isolation
White-Brown + Green-Yellow
Taping
Polyester
Tresse
≥85% tinned copper braid coverage
Gaine extérieure
PUR
Couleur de la gaine
Violet RAL 4001
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Diamètre externe nominal (mm)
7,6 mm
Poids en cuivre
47 kg/km
Masse approximative
68 kg/km
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
300 V
Tension d'essai
1500 V
Impédance caractéristique
120 Ohm
Caractéristiques de transmission
Caractéristiques de transmission
Attenuation at 1 MHz
1,3 dB/100m
Attenuation at 5 MHz
3,1 dB/100m
Attenuation at 10 MHz
4,3 dB/100m
Attenuation at 20 MHz
6,4 dB/100m
Caractéristiques mécaniques
Caractéristiques mécaniques
Maximum acceleration
20 m/s²
Speed
240 m/min
Bending cycles
5 Mio.
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Application
Dynamic
Rayon de courbure minimum en utilisation dynamique
10 (xD)
Température ambiante d'utilisation, plage
-20 ... 80 °C
Température de stockage, plage
-30 ... 80 °C
Résistance aux huiles
EN 50363-10-2
Non propagateur de la flamme
IEC/EN 60332-1-2; FT1; UL 1581 FT1
