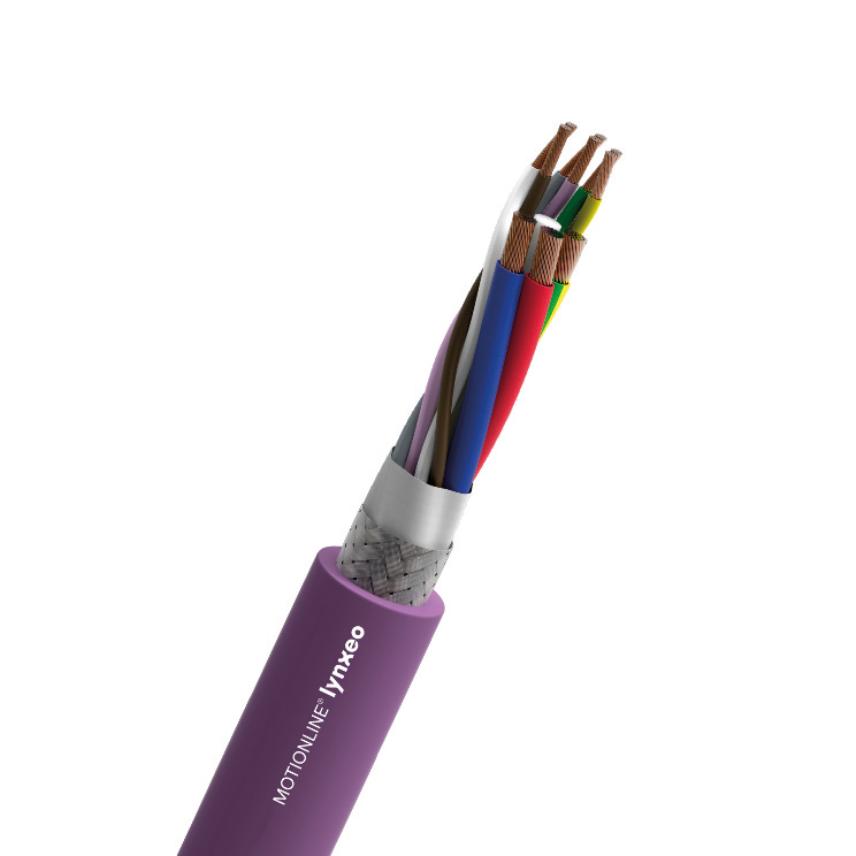

INTERBUS HYBRID PVC CABLES
INTERBUS HYBRID PVC CABLES
Interbus hybrid cables wih PVC jacket for dynamic applications, shielded, flame retardant
Lire plusINTERBUS PVC (3x2x0,25+3G1)C
Réf. Nexans 13-DRX17Z09R - Réf. pays 13-DRX17Z09R
- Conditionnement: Drum (1000m)
Description
Description
Normes
-
ProduitUL and CSA approval
Applications
Interbus cables connect sensors and actors with all standard equipment in automation.
Our product range fulfill the special requirement of:
- Standard for fix installation or few bending
- For use in chain
- HFFR (Halogen Free & Flame Retardant)
- Direct burial
- Food industry
- Marine and submarine
- Railway systems
Design
Insulation colour code
Section 0.25 mm²: DIN 47100
Section 1 mm²: Blue - Red - Green/yellow
Normative references
UL recognized / CSA approval
AWM 80°C - 30V
AWM 75°C - 30V FT1
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Structure
(3x2x0,25+3G1)C
Nature de l'âme
Cuivre nu
Isolation
Polyolefin
Taping
Non woven tape
Tresse
≥85% tinned copper braid coverage
Gaine extérieure
PVC
Couleur de la gaine
Violet RAL 4001
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Diamètre externe nominal (mm)
8,2 mm
Poids en cuivre
50 kg/km
Masse approximative
105 kg/km
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
30 V
Impédance caractéristique
100 Ohm
Tension d'essai
1500 V
Caractéristiques de transmission
Caractéristiques de transmission
Attenuation at 256 kHz
1,5 dB/100m
Attenuation at 722 kHz
2,4 dB/100m
Affaiblissement à 1 MHz
2,7 dB/100m
Attenuation at 4 MHz
5,2 dB/100m
Attenuation at 10 MHz
8,4 dB/100m
Attenuation at 16 MHz
11,2 dB/100m
Attenuation at 20 MHz
11,9 dB/100m
Near End Cross Talk @ 722 kHz
61 dB/100m
Near End Cross Talk @ 1 MHz
59 dB/100m
Near End Cross Talk @ 2 MHz
55 dB/100m
Near End Cross Talk @ 4 MHz
50 dB/100m
Near End Cross Talk @ 8 MHz
46 dB/100m
Near End Cross Talk @ 10 MHz
44 dB/100m
Near End Cross Talk @ 16 MHz
41 dB/100m
Near End Cross Talk @ 20 MHz
40 dB/100m
Vitesse de propagation
66 %
Caractéristiques mécaniques
Caractéristiques mécaniques
Bending cycles
1 Mio.
Speed
60 m/min
Maximum acceleration
2 m/s²
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Application
Dynamic
Rayon de courbure minimum en utilisation dynamique
10 (xD)
Température ambiante d'utilisation, plage
-20 ... 80 °C
Température de stockage, plage
-30 ... 80 °C
Non propagateur de la flamme
IEC/EN 60332-1-2; FT1; UL 1581 FT1
