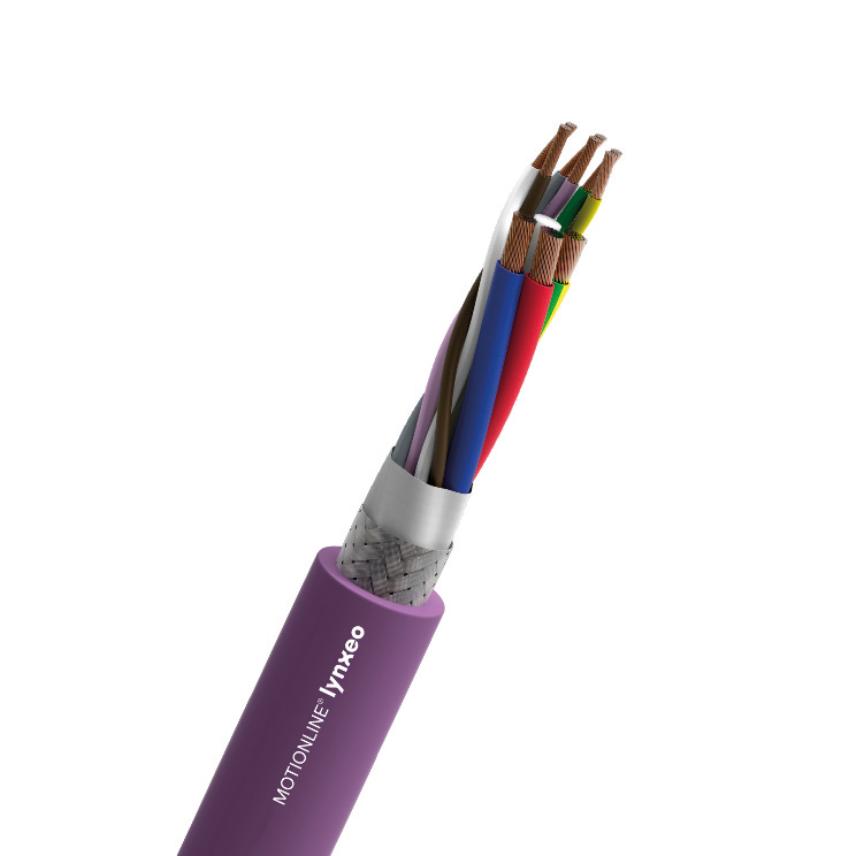

INTERBUS HYBRID PUR CABLES
INTERBUS HYBRID PUR CABLES

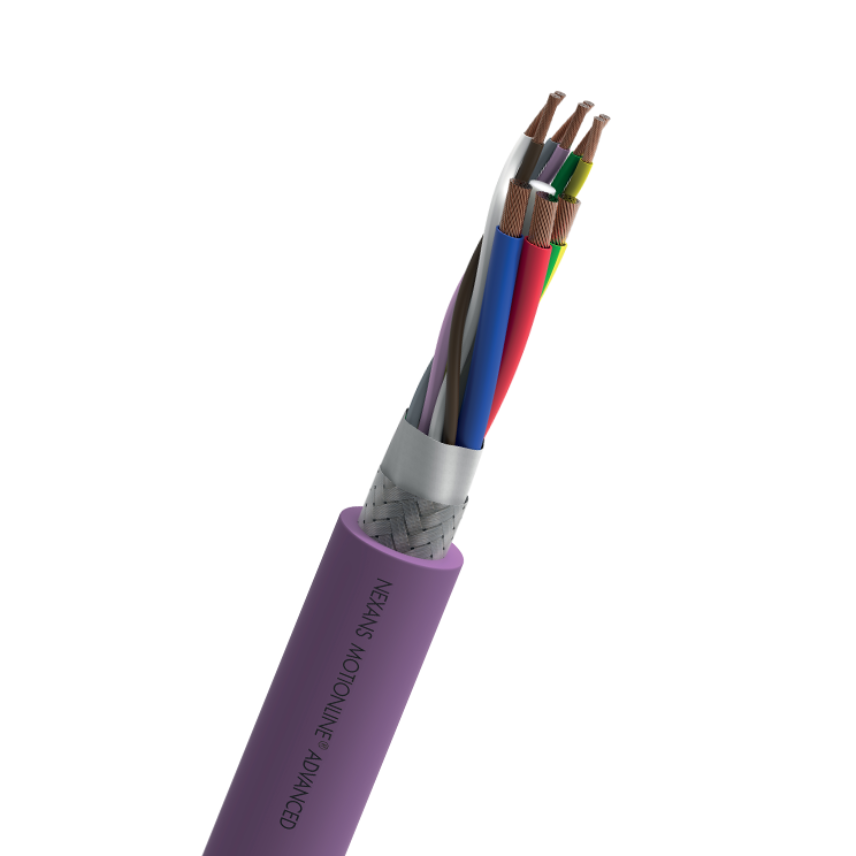

Interbus cable with PUR jacket for dynamic applications, shielded, oil resistant, flame retardant
Lire plusINTERBUS PUR (3x2x0,25+3G1)C
Réf. Nexans 10553019 - Réf. pays 13-DRX17Z09P
- Conditionnement: Cut to length (m)
Description
Description
Normes
-
ProduitUL and CSA approval
Applications
Interbus cables connect sensors and actors with all standard equipment in automation.
Our product range fulfill the special requirement of:
- Standard for fix installation or few bending
- For use in chain
- HFFR (Halogen Free & Flame Retardant)
- Direct burial
- Food industry
- Marine and submarine
- Railway systems
Design
Insulation colour code
Section 0.25 mm²: DIN 47100
Section 1 mm²: Blue - Red - Green/yellow
D.C. Resistance
Section 0.25 mm²: 80 Ohm/km
Section 1 mm²: 19.5 Ohm/km
Insulation resistance
Section 0.25 mm²: 5000 MOhm/km
Section 1 mm²: 5 MOhm/km
Normative references
UL recognized / CSA approval
AWM 80°C-30V
AWM 75°C-30V FT1
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Structure
(3x2x0,25+3G1)C
Nature de l'âme
Cuivre nu
Isolation
Polyolefin
Couleur d'isolation
DIN 47100
Matière du bourrage
Textile
Taping
Non woven tape
Tresse
≥85% tinned copper braid coverage
Separator
Non woven tape
Gaine extérieure
PUR
Couleur de la gaine
Violet RAL 4001
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Diamètre externe nominal (mm)
8,2 mm
Poids en cuivre
50 kg/km
Masse approximative
105 kg/km
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
30 V
Impédance caractéristique
100 Ohm
Tension d'essai
1500 V
Caractéristiques de transmission
Caractéristiques de transmission
Attenuation at 256 kHz
1,5 dB/100m
Attenuation at 722 kHz
2,4 dB/100m
Affaiblissement à 1 MHz
2,7 dB/100m
Attenuation at 4 MHz
5,2 dB/100m
Attenuation at 10 MHz
8,4 dB/100m
Attenuation at 16 MHz
11,2 dB/100m
Attenuation at 20 MHz
11,9 dB/100m
Near End Cross Talk @ 722 kHz
61 dB/100m
Near End Cross Talk @ 1 MHz
59 dB/100m
Near End Cross Talk @ 2 MHz
55 dB/100m
Near End Cross Talk @ 4 MHz
50 dB/100m
Near End Cross Talk @ 8 MHz
46 dB/100m
Near End Cross Talk @ 10 MHz
44 dB/100m
Near End Cross Talk @ 16 MHz
41 dB/100m
Near End Cross Talk @ 20 MHz
40 dB/100m
Vitesse de propagation
66 %
Caractéristiques mécaniques
Caractéristiques mécaniques
Bending cycles
5 Mio.
Maximum acceleration
20 m/s²
Speed
240 m/min
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Application
Dynamic
Rayon de courbure minimum en utilisation dynamique
10 (xD)
Température ambiante d'utilisation, plage
-20 ... 80 °C
Température de stockage, plage
-30 ... 80 °C
Résistance aux huiles
EN 50363-10-2
Non propagateur de la flamme
IEC/EN 60332-1-2; FT1; UL 1581 FT1
