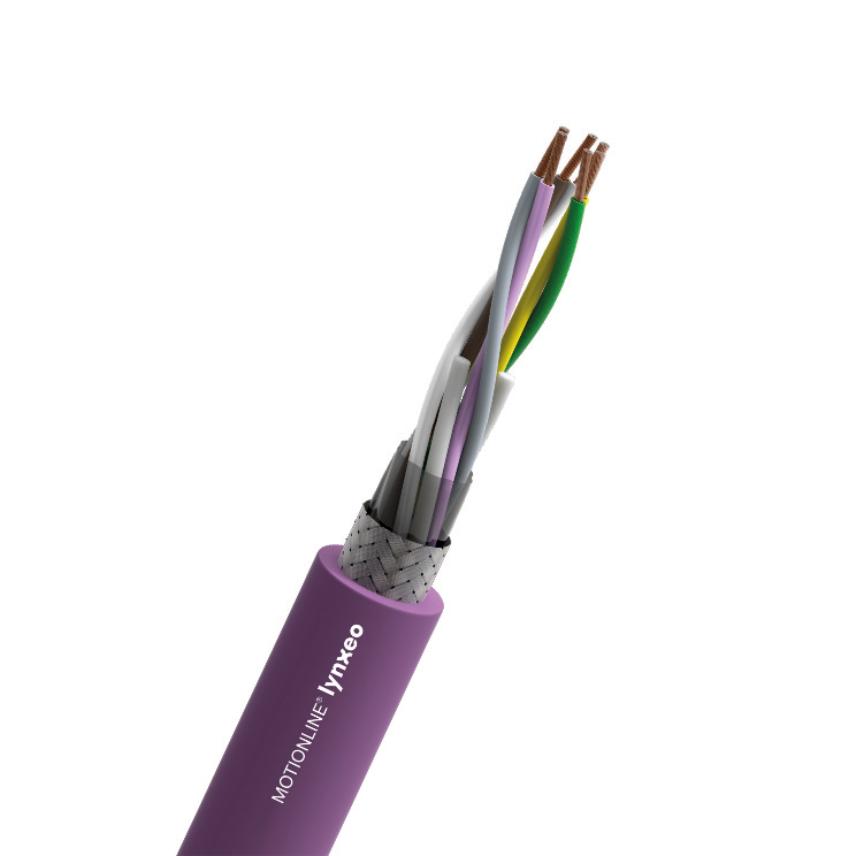

INTERBUS PVC CABLE
INTERBUS PVC CABLE
Interbus cable with PVC jacket for dynamic applications, shielded, flame retardant
Lire plusINTERBUS PVC (3x2x0,22)C
Réf. Nexans 10552894 - Réf. pays 13-DRX24P03R
- Conditionnement: Cut to length (m)
Description
Description
Normes
-
ProduitUL and CSA approval
Applications
Interbus cables connect sensors and actors with all standard equipment in automation.
Our product range fulfill the special requirement of:
- Standard for fix installation or few bending
- For use in chain
- HFFR (Halogen Free & Flame Retardant)
- Direct burial
- Food industry
- Marine and submarine
- Railway systems
Standards
According Interbus requirements
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Structure
(3x2x0.22)C
Isolation
Polyolefin
Couleur d'isolation
DIN 47100
Taping
Polyester
Tresse
≥85% tinned copper braid coverage
Gaine extérieure
PVC
Couleur de la gaine
Violet RAL 4001
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Diamètre extérieur
7 mm
Poids en cuivre
27 kg/km
Masse approximative
62 kg/km
Caractéristiques électriques
Caractéristiques électriques
Tension de service
30 V
Impédance caractéristique
100 Ohm
Tension d'essai
1500 V
Caractéristiques de transmission
Caractéristiques de transmission
Attenuation at 256 kHz
1,5 dB/100m
Attenuation at 722 kHz
2,4 dB/100m
Affaiblissement à 1 MHz
2,7 dB/100m
Attenuation at 4 MHz
5,2 dB/100m
Attenuation at 10 MHz
8,4 dB/100m
Attenuation at 16 MHz
11,2 dB/100m
Attenuation at 20 MHz
11,9 dB/100m
Near End Cross Talk @ 722 kHz
61 dB/100m
Near End Cross Talk @ 1 MHz
59 dB/100m
Near End Cross Talk @ 2 MHz
55 dB/100m
Near End Cross Talk @ 4 MHz
50 dB/100m
Near End Cross Talk @ 8 MHz
46 dB/100m
Near End Cross Talk @ 10 MHz
44 dB/100m
Near End Cross Talk @ 16 MHz
41 dB/100m
Near End Cross Talk @ 20 MHz
40 dB/100m
Vitesse de propagation
66 %
Caractéristiques mécaniques
Caractéristiques mécaniques
Bending cycles
1 Mio.
Speed
60 m/min
Maximum acceleration
2 m/s²
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Rayon de courbure minimum en utilisation dynamique
10 (xD)
Application
Dynamic
Température ambiante d'utilisation, plage
-20 ... 80 °C
Température de stockage, plage
-30 ... 80 °C
Résistance aux huiles
EN 50363-4-1
Non propagateur de la flamme
IEC/EN 60332-1-2; FT1; UL 1581 FT1
