PROFIBUS HYBRID PUR CABLE
PROFIBUS HYBRID PUR CABLE

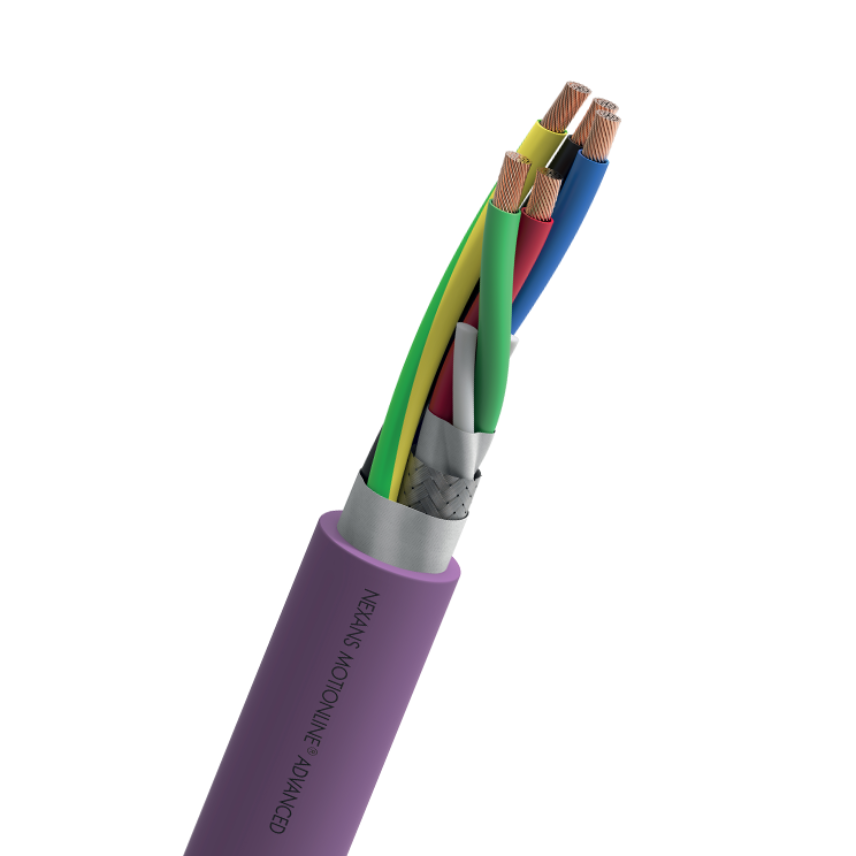

Profibus hybrid cable with PUR jacket for drag chain applications, shielded, oil resistant, flame retardant
Lire plusPROFIBUS PUR 1x2x0.64/2.55+3G0.75
Réf. Nexans 13-DRX19Z05P - Réf. pays 13-DRX19Z05P
- Conditionnement: Drum (1000m)
Description
Description
Normes
-
ProduitUL and CSA approval
Applications
Bus cable family facilitating interconnections for L2 BUS components.
Normative references
UL recognized / CSA approval
AWM 870°C - 30V
AWM 75°C - 30V FT1
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Structure
(1x2x0.64/2.55)C+3G0.75
Isolation
Polyolefin
Matière du bourrage
Thermoplastic material
Taping
Aluminium / Polyester tape
Tresse
Cuivre étamé - couverture 80%
Separator
Non woven tape
Gaine extérieure
PUR
Couleur de la gaine
Violet RAL 4001
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Diamètre externe nominal (mm)
9,5 mm
Poids en cuivre
50 kg/km
Masse approximative
114 kg/km
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
30 V
Tension d'essai
500 V
Impédance caractéristique
150 Ohm
Caractéristiques de transmission
Caractéristiques de transmission
Affaiblissement à 9,6 kHz
3 dB/1000m
Affaiblissement à 38,4 kHz
4,5 dB/1000m
Affaiblissement à 4 MHz
25 dB/1000m
Affaiblissement à 16 MHz
49 dB/1000m
Caractéristiques mécaniques
Caractéristiques mécaniques
Bending cycles
5 Mio.
Speed
240 m/min
Maximum acceleration
20 m/s²
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Application
Dynamic
Rayon de courbure minimum en utilisation dynamique
10 (xD)
Température ambiante d'utilisation, plage
-20 ... 80 °C
Température de stockage, plage
-30 ... 80 °C
Résistance aux huiles
EN 50363-10-2
Non propagateur de la flamme
IEC/EN 60332-1-2; FT1; UL 1581 FT1
