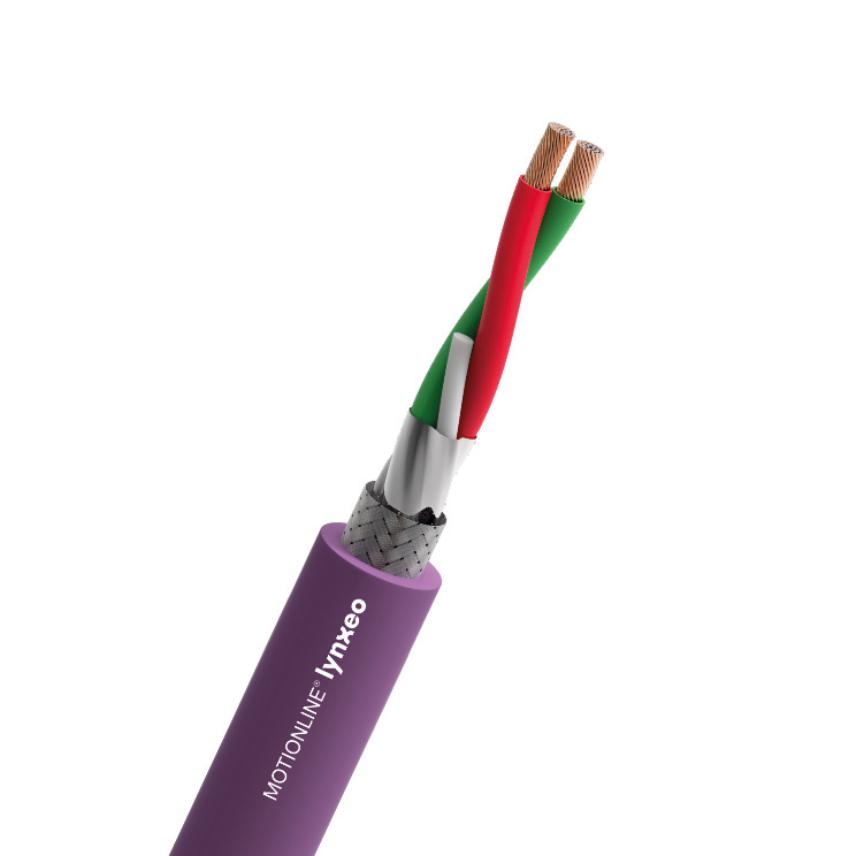

PROFIBUS PVC CABLES
PROFIBUS PVC CABLES
Profibus cables with PVC jacket for fixed installation, shielded, flame retardant
Lire plusPROFIBUS PVC 1x2x0,64/2,55
Réf. Nexans 10552823 - Réf. pays 13-DRX22X02R
- Conditionnement: Cut to length (m)
- Diamètre extérieur: 7,8 mm
- Masse approximative: 62 kg/km
PROFIBUS PVC 1x2x0,64/2,55
Réf. Nexans 13-DRY22X02R - Réf. pays 13-DRY22X02R
- Conditionnement: Drum (1000m)
- Diamètre extérieur: 8 mm
- Masse approximative: 95 kg/km
Description
Description
Normes
-
ProduitUL and CSA approval
Applications
Bus cable family facilitating interconnections for L2 BUS components.
Normative references
UL/CSA
Flame retardant IEC 60332-1-2; FT1; UL 1581; EN 50265-2-1
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Structure
(1x2x0,64/2,55)C
Nature de l'âme
Cuivre nu
Isolation
Foam-skin
Couleur d'isolation
Green - Red
Matière du bourrage
Thermoplastic material
Taping
Aluminium / Polyester tape
Gaine interne
Thermoplastique
Tresse
Cuivre étamé - couverture 80%
Gaine extérieure
PVC
Couleur de la gaine
Violet RAL 4001
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Poids en cuivre
27 kg/km
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
30 V
Tension d'essai
500 V
Impédance caractéristique
150 Ohm
Caractéristiques de transmission
Caractéristiques de transmission
Affaiblissement à 9,6 kHz
2,5 dB/1000m
Affaiblissement à 38,4 kHz
4 dB/1000m
Affaiblissement à 4 MHz
22 dB/1000m
Affaiblissement à 16 MHz
42 dB/1000m
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Application
Static
Rayon de courbure en utilisation statique
7,5 (xD)
Température ambiante d'utilisation, plage
-20 ... 80 °C
Température de stockage, plage
-30 ... 80 °C
Non propagateur de la flamme
IEC/EN 60332-1-2; FT1; UL 1581 FT1
