PROFIBUS PUR CABLE
PROFIBUS PUR CABLE

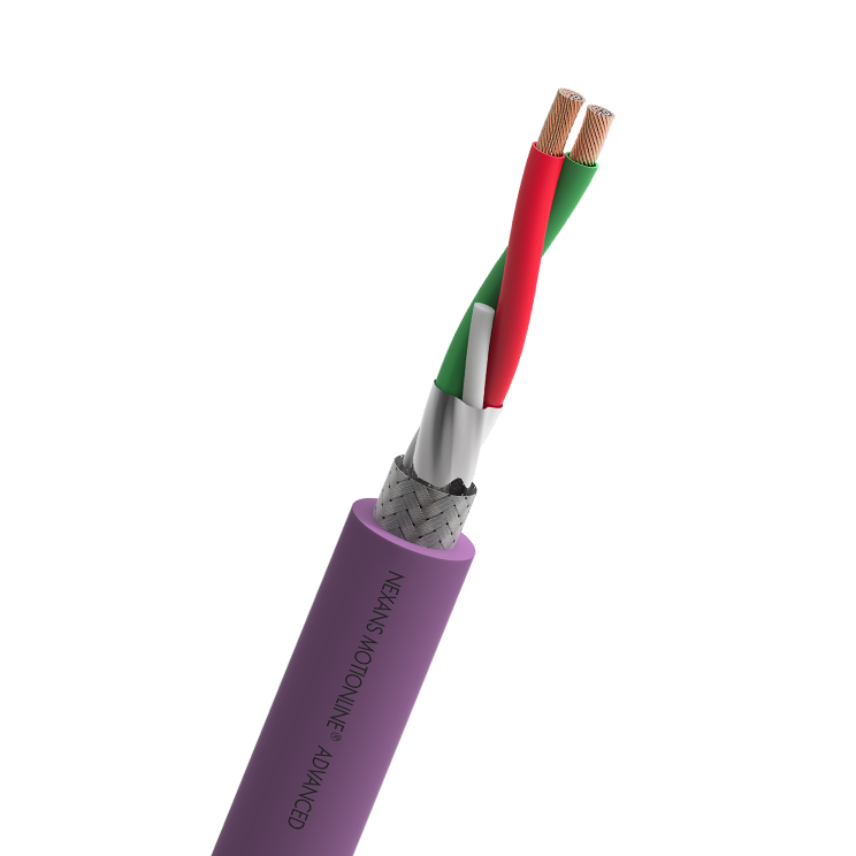

Profibus cable with PUR jacket for drag chain applications, shielded, oil resistant, flame retardant MOTIONLINE® ADVANCED
Lire plusPROFIBUS PUR 1x2x0.64/2.55
Réf. Produit 10552895 - Réf. pays 13-DRX24X02P
- Conditionnement: Longueur à la coupe (m)
Description
Description
Normes
-
ProduitEN 60158; UL and CSA approval
Applications
Bus cable family facilitating interconnections for L2 BUS components.
Normative references
Oil resistant
IEC 50363-10-2
Flame retardant
IEC 60332-1-2; FT1; UL 1581; EN 50265-2-1
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Structure
(1x2x0,64/2,55)C
Nature de l'âme
Cuivre nu
Isolation
Polyoléfine
Couleur d'isolation
Green - Red
Matière du bourrage
matériau thermoplastique
Taping
Aluminium / Polyester tape
Tresse
Cuivre étamé - couverture 80%
Separator
Non woven tape
Couleur de la gaine
Violet RAL 4001
Gaine extérieure
PUR (polyuréthane)
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Poids en cuivre
27 kg/km
Diamètre extérieur
7,8 mm
Masse approximative
62 kg/km
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
30 V
Tension d'essai
500 V
Impédance caractéristique
150 Ohm
Caractéristiques de transmission
Caractéristiques de transmission
Affaiblissement à 9,6 kHz
3 dB/1000m
Affaiblissement à 38,4 kHz
4,5 dB/1000m
Affaiblissement à 4 MHz
25 dB/1000m
Affaiblissement à 16 MHz
49 dB/1000m
Caractéristiques mécaniques
Caractéristiques mécaniques
Bending cycles
5 Mio.
Speed
240 m/min
Maximum acceleration
20 m/s²
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Application
Dynamic
Rayon de courbure minimum en utilisation dynamique
10 (xD)
Température ambiante d'utilisation, plage
-20 ... 80 °C
Température de stockage, plage
-30 ... 80 °C
Résistance aux huiles
EN 50363-10-2
Non propagateur de la flamme
IEC/EN 60332-1-2; FT1; UL 1581 FT1
