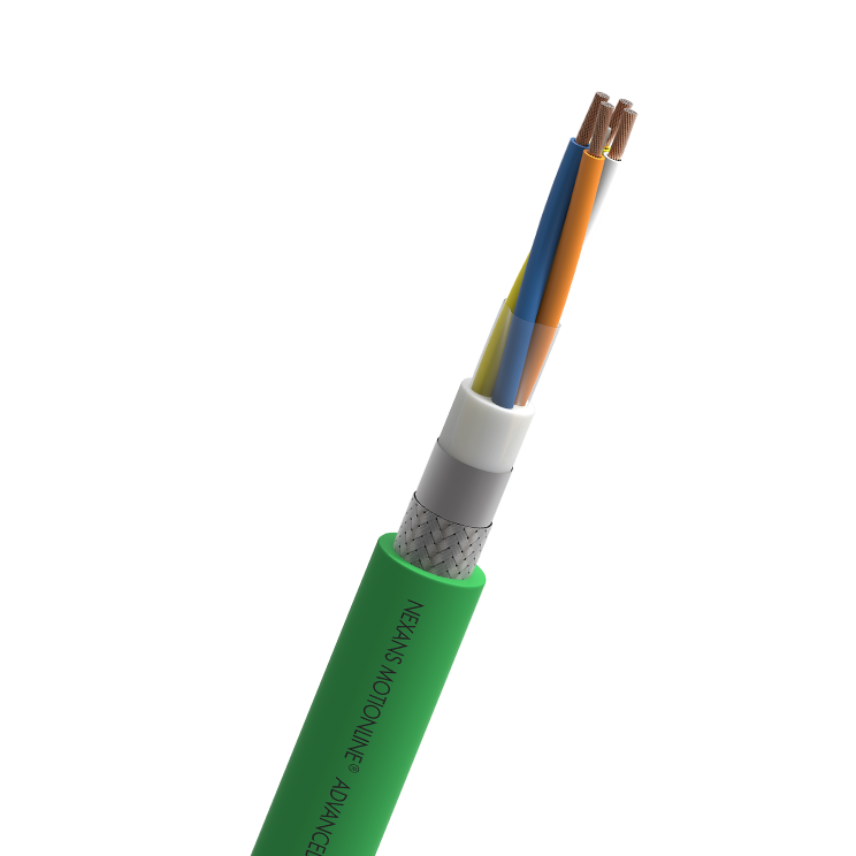

PROFINET TYPE B CABLE (100 OHM)
PROFINET TYPE B CABLE (100 OHM)
For dynamic applications MOTIONLINE® STANDARD
Lire plus
Description
Description
Normes
-
ProduitUL and CSA approval
For standard dynamic application, screened cables, PVC sheath, resistant to oils and coolants, flame retardant, Industry 4.0 ready.
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Structure
(1x4xAWG22/7)C
Nature de l'âme
Bending-resistant conductor with bare copper wires
Isolation
Polyolefin
Assemblage
Star quad, stranded
Couleur d'isolation
White, Orange, Blue, Yellow
Gaine interne
Halogen free polymer compound
Taping
Plastic aluminium tape
Ecran
Tinned copper braid, coverage ≥ 80%
Gaine extérieure
PVC
Couleur de la gaine
Green RAL 6018
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Diamètre extérieur
6,9 mm
Poids en cuivre
22 kg/km
Masse approximative
67 kg/km
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
30 V
Tension d'essai
500 V
Impédance caractéristique
100 Ohm
Caractéristiques mécaniques
Caractéristiques mécaniques
Bending cycles
1 Mio.
Speed
120 m/min
Maximum acceleration
2 m/s²
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Application
Dynamic
Rayon de courbure minimum en utilisation dynamique
15 (xD)
Température ambiante d'utilisation, plage
-15 ... 80 °C
Température de stockage, plage
-40 ... 80 °C
Non propagateur de la flamme
IEC 60332-1-2; UL 1581 FT1
Résistance aux huiles
EN 50363-4-1
