PROFINET TYPE C CABLES
PROFINET TYPE C CABLES

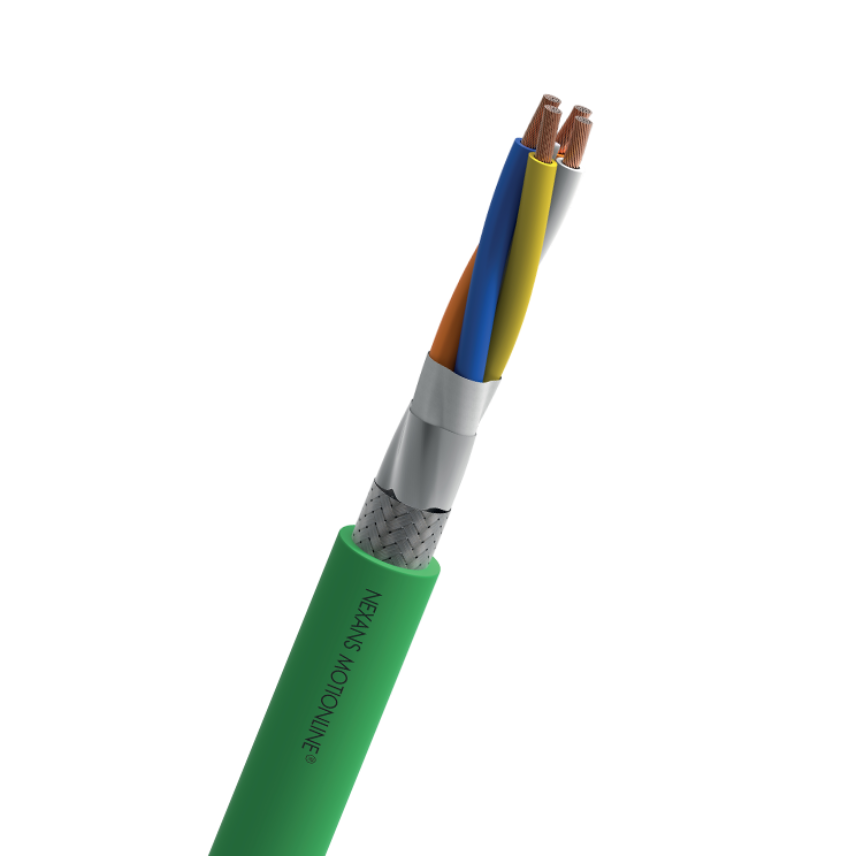

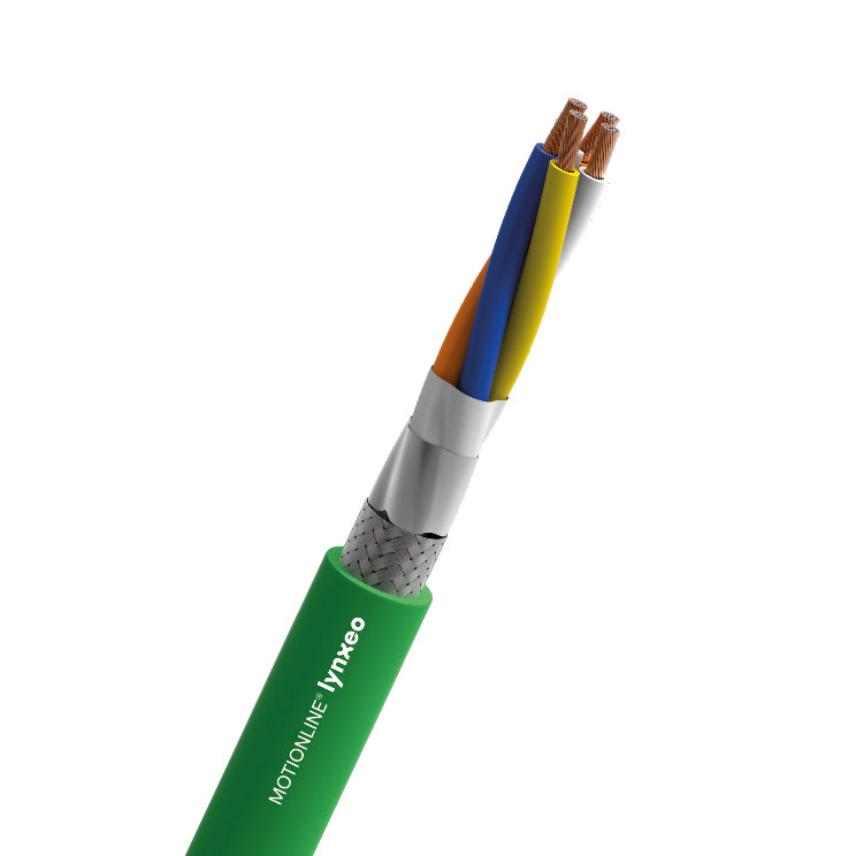

Profinet cable with pur jacket for drag chain applications, shielded, oil resistant MOTIONLINE® ADVANCED
Lire plusPROFINET TYPE C 1x(4xAWG22/7)C
Réf. Produit 10552821 - Réf. pays 13-DRX22Q01P-V1
- Conditionnement: Longueur à la coupe (m)
Description
Description
Normes
-
ProduitUL and CSA approval
Profinet cable with pur jacket for drag chain applications, shielded, oil resistant
Application
Profinet cables are designed for Data networks in industrial environments.
Profinet Type C cables are made for dynamic applications
Construction
- Conductor: bare copper AWG22/7
- Insulation: Polyolefin compound
Four insulated conductors twisted to a quad. - Inner jacket - Bedding TPE-O
- Screen: ALU/PET foil
Alu outside - Tinned copper braid
- Jacket: See products
Environment
Designed to reduce the environmental impact, Nexans cables are compliant with RoHS 2011/65 Directive and European Reach 1907/2006/EC regulation.
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Structure
1x(4xAWG22/7)
Nature de l'âme
Cuivre nu
Isolation
Polyoléfine
Couleur d'isolation
White, Orange, Blue, Yellow
Gaine interne
TPE-O
Taping
Polyester / Alu tape (Alu outside)
Tresse
Cuivre étamé - couverture 80%
Separator
Non woven tape
Gaine extérieure
Polyurethane compound
Couleur de la gaine
Vert foncé - RAL 6018
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Diamètre externe nominal (mm)
6,6 mm
Poids en cuivre
28 kg/km
Masse approximative
72 kg/km
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
30 V
Tension d'essai
2500 V
Impédance caractéristique
100 Ohm
Caractéristiques de transmission
Caractéristiques de transmission
Affaiblissement maximal à 1 MHz
3,2 dB/1000m
Attenuation at 4 MHz
6,5 dB/100m
Affaiblissement maximal à 10 MHz
9.9 dB/100m
Attenuation, max. 16 MHz
12.3 dB/100m
Attenuation, max. 20 MHz
13.8 dB/100m
Affaiblissement maximal à 100 MHz
33,00 dB/100m
Caractéristiques mécaniques
Caractéristiques mécaniques
Bending cycles
3 Mio.
Speed
200 m/min
Maximum acceleration
4 m/s²
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Application
Dynamic
Rayon de courbure minimum en utilisation dynamique
15 (xD)
Température ambiante d'utilisation, plage
-30 ... 80 °C
Température de stockage, plage
-40 ... 80 °C
Non propagateur de la flamme
IEC 60332-1
Résistance aux huiles
EN 60811-2-1
