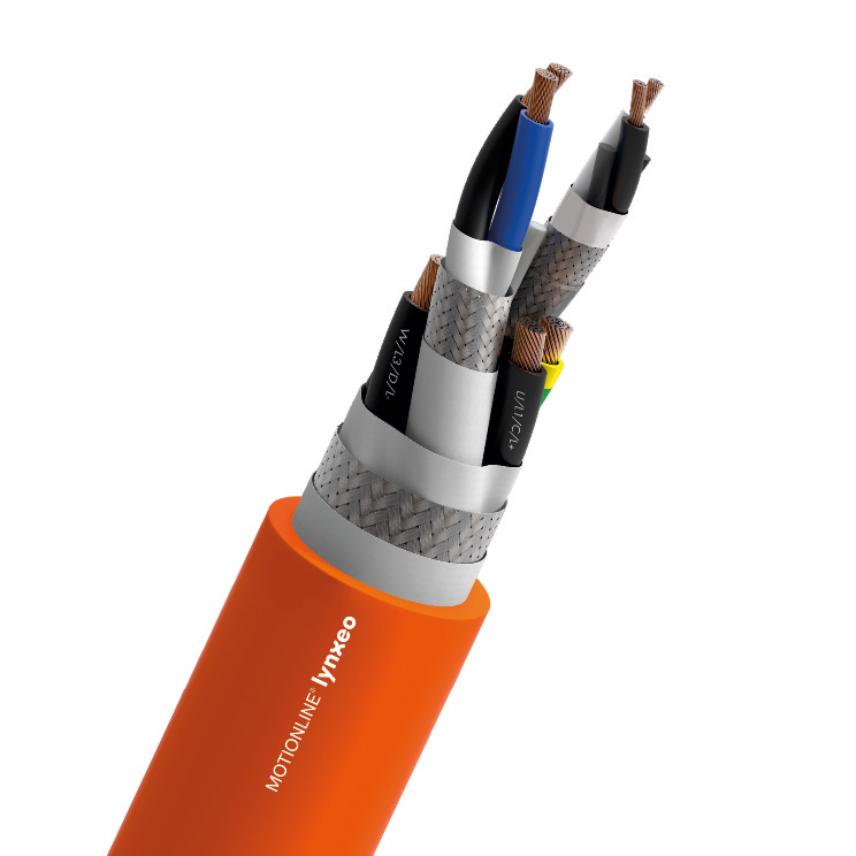

HYBRID CABLES ACC. TO SICK HIPERFACE DSL® STANDARD PUR
HYBRID CABLES ACC. TO SICK HIPERFACE DSL® STANDARD PUR
For extremely dynamic application MOTIONLINE® PREMIUM
Lire plusHYBRID CABLE DSL PUR (4G0.5+(2x0.35)C+(2xAWG26)C)C
Réf. Produit 13-DSL20Z08P-A1 - Réf. pays 13-DSL20Z08P-A1
- Conditionnement: Touret (1000m)
- Structure: (4G0.5+(2x0.35)C+(2xAWG26)C)C
- Diamètre extérieur: 9,7 mm
- Poids en cuivre: 86 kg/km
- Masse approximative: 134 kg/km
HYBRID CABLE DSL PUR (4G0.75+(2x0.35)C+(2xAWG26)C)C
Réf. Produit 13-DSL19Z08P-A1 - Réf. pays 13-DSL19Z08P-A1
- Conditionnement: Touret (1000m)
- Structure: (4G0.75+(2x0.35)C+(2xAWG26)C)C
- Diamètre extérieur: 10 mm
- Poids en cuivre: 97 kg/km
- Masse approximative: 151 kg/km
HYBRID CABLE DSL PUR (4G1.0+(2x0.75)C+(2xAWG22)C)C
Réf. Produit 13-DSL18Z08P-A1 - Réf. pays 13-DSL18Z08P-A1
- Conditionnement: Touret (1000m)
- Structure: (4G1.0+(2x0.75)C+(2xAWG22)C)C
- Diamètre extérieur: 12,5 mm
- Poids en cuivre: 142 kg/km
- Masse approximative: 225 kg/km
HYBRID CABLE DSL PUR (4G1.5+(2x1.00)C+(2xAWG22)C)C
Réf. Produit 13-DSL16Z08P-A1 - Réf. pays 13-DSL16Z08P-A1
- Conditionnement: Touret (1000m)
- Structure: (4G1.5+(2x1.00)C+(2xAWG22)C)C
- Diamètre extérieur: 13,3 mm
- Poids en cuivre: 170 kg/km
- Masse approximative: 267 kg/km
HYBRID CABLE DSL PUR (4G10.0+(2x1.50)C+(2xAWG22)C)C
Réf. Produit 13-DSL07Z08P-A1 - Réf. pays 13-DSL07Z08P-A1
- Conditionnement: Touret (1000m)
- Structure: (4G10.0+(2x1.50)C+(2xAWG22)C)C
- Diamètre extérieur: 21,2 mm
- Poids en cuivre: 572 kg/km
- Masse approximative: 786 kg/km
HYBRID CABLE DSL PUR (4G16.0+(2x1.50)C+(2xAWG22)C)C
Réf. Produit 13-DSL05Z08P-A1 - Réf. pays 13-DSL05Z08P-A1
- Conditionnement: Touret (1000m)
- Structure: (4G16.0+(2x1.50)C+(2xAWG22)C)C
- Diamètre extérieur: 23,4 mm
- Poids en cuivre: 827 kg/km
- Masse approximative: 1129 kg/km
HYBRID CABLE DSL PUR (4G2.5+(2x1.00)C+(2xAWG22)C)C
Réf. Produit 13-DSL13Z08P-A1 - Réf. pays 13-DSL13Z08P-A1
- Conditionnement: Touret (1000m)
- Structure: (4G2.5+(2x1.00)C+(2xAWG22)C)C
- Diamètre extérieur: 14,3 mm
- Poids en cuivre: 213 kg/km
- Masse approximative: 315 kg/km
HYBRID CABLE DSL PUR (4G4.0+(2x1.50)C+(2xAWG22)C)C
Réf. Produit 13-DSL11Z08P-A1 - Réf. pays 13-DSL11Z08P-A1
- Conditionnement: Touret (1000m)
- Structure: (4G4.0+(2x1.50)C+(2xAWG22)C)C
- Diamètre extérieur: 16,2 mm
- Poids en cuivre: 286 kg/km
- Masse approximative: 430 kg/km
HYBRID CABLE DSL PUR (4G6.0+(2x1.50)C+(2xAWG22)C)C
Réf. Produit 13-DSL09Z08P-A1 - Réf. pays 13-DSL09Z08P-A1
- Conditionnement: Touret (1000m)
- Structure: (4G6.0+(2x1.50)C+(2xAWG22)C)C
- Diamètre extérieur: 18 mm
- Poids en cuivre: 375 kg/km
- Masse approximative: 555 kg/km
Description
Description
Normes
-
ProduitUL and CSA approval
Hybrid cable according with DSL standard for extremely dynamic application, PUR jacket shielded, oil resistant, flame retardant, halogen free
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Nature de l'âme
Cuivre nu
Isolation
Polypropylene
Couleur d'isolation
DSL: Blue-White; Signal: Black num. 5 + Black num. 6; Power: Black num. 1-3 + Y/G
Assemblage
power cores and control pairs stranded with filler
Tresse
≥85% tinned copper braid coverage
Gaine extérieure
PUR (polyuréthane)
Couleur de la gaine
Orange RAL 2003
Sans halogène
Oui
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
0.6/1 kV
Tension d'essai
4000 V
Caractéristiques mécaniques
Caractéristiques mécaniques
Bending cycles
10 Mio.
Speed
300 m/min
Maximum acceleration
50 m/s²
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Application
Dynamic
Rayon de courbure minimum en utilisation dynamique
7,5 (xD)
Température ambiante d'utilisation, plage
-30 ... 80 °C
Température de stockage, plage
-50 ... 80 °C
Résistance aux huiles
EN 50363-10-2
Non propagateur de la flamme
IEC/EN 60332-1-2; FT1; UL 1581 FT1
Sans silicone
Oui
