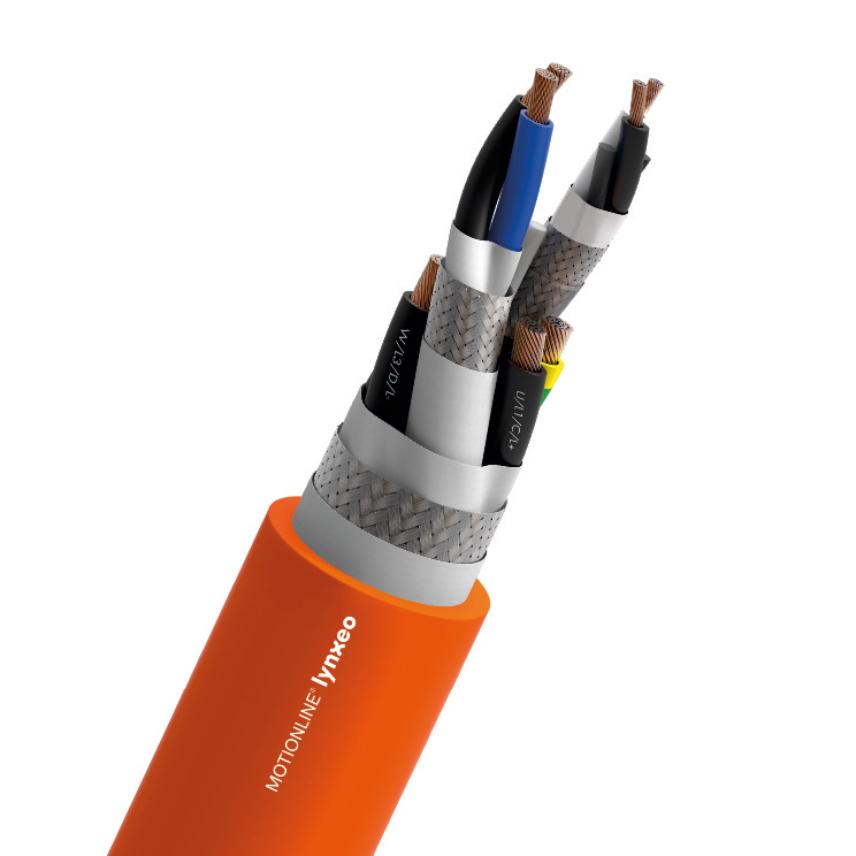

HYBRID CABLES ACC. TO SICK HIPERFACE DSL® STANDARD PUR
HYBRID CABLES ACC. TO SICK HIPERFACE DSL® STANDARD PUR
Hybrid cables for servo motors for extremely dynamic applications MOTIONLINE® PREMIUM
Lire plusDescription
Description
Normes
-
ProduitUL and CSA approval
Hybrid cables for servo motors for extremely dynamic applications; PUR Jacket; screened, resistant to oils and coolants, notch resistant, flame retardant, resistant to hydrolysis and microbes, PVC- and halogen-free.
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Structure
(4G0.75+(2x0.35)C+(2xAWG26)C)C
Nature de l'âme
Bending-resistant conductor with bare copper wires
Isolation
TPM with very low capacitance
Couleur d'isolation
Power: 3 black cores with marking U/L1/C/L+ // V/L2 // W/L3/D/L- // 1 core green-yellow; Control pair 1:black - white with numbers 5+6; Control pair 2: white and blue
Assemblage
power cores and control pairs stranded with filler
Ecran individuel
Signal shield: Tinned copper braid, coverage >=80%
Ecran
Tinned copper braid coverage > 85%
Gaine interne
TPE compound, optimized for drag chain use
Gaine extérieure
PUR (polyuréthane)
Couleur de la gaine
Orange RAL 2003
Sans halogène
Oui
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Diamètre extérieur
- mm
Poids en cuivre
- kg/km
Masse approximative
- kg/km
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
0.6/1 kV
Tension d'essai
4000 V
Caractéristiques mécaniques
Caractéristiques mécaniques
Bending cycles
5 Mio.
Maximum acceleration
50 m/s²
Speed
300 m/min
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Application
Dynamic
Rayon de courbure minimum en utilisation dynamique
7,5 (xD)
Température ambiante d'utilisation, plage
-30 ... 80 °C
Température de stockage, plage
-50 ... 80 °C
Résistance aux huiles
DIN EN 50363-10-2 & DIN EN 60811-404
Non propagateur de la flamme
IEC 60332-1-2; UL 1581 FT1
